Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C, ГРСИ 50326-12
Номер госреестра:
50326-12
Наименование СИ:
Нивелиры оптико-механические с компенсатором
Обозначение типа:
Nikon AE-7, Nikon AE-7C
Производитель:
Фирма "Nikon-Trimble Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47075
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C
Назначение средства измерений
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C предна-
значены для измерения превышений методом геометрического нивелирования по вертикаль-
ным рейкам.
Описание средства измерений
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C – геоде-
зические приборы, принцип действия которых основан на автоматической установке визир-
ной оси в горизонтальное положение с помощью маятникового оптико-механического ком-
пенсатора с воздушным демпфером.
Конструктивно нивелир типа Nikon AE-7, Nikon AE-7C представляет собой влагоза-
щищенный корпус с размещенными в нем оптикой и компенсатором, соединенный с несъем-
ной подставкой (трегером с тремя подъемными винтами). Нивелиры приводятся в рабочее по-
ложение подъемными винтами по круглому установочному уровню. Зеркало с пентапризмой
позволяет видеть прямое изображение пузырька круглого уровня во время установки и визи-
рования. Точное наведение на нивелирную рейку в горизонтальной плоскости осуществляется
с помощью бесконечного наводящего двустороннего винта. Взятие отсчета по рейке выполня-
ется визуально. Нивелиры могут оснащаться микрометрической насадкой для повышения
точности проводимых нивелировочных работ. Отличие между нивелирами состоит в том, что
нивелир Nikon AE-7C имеет горизонтальный лимб для угловых измерений.
Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с ком-
пенсатором Nikon AE-7, Nikon AE-7C не производится; ограничение доступа к узлам обеспе-
чено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специ-
альных ключей.

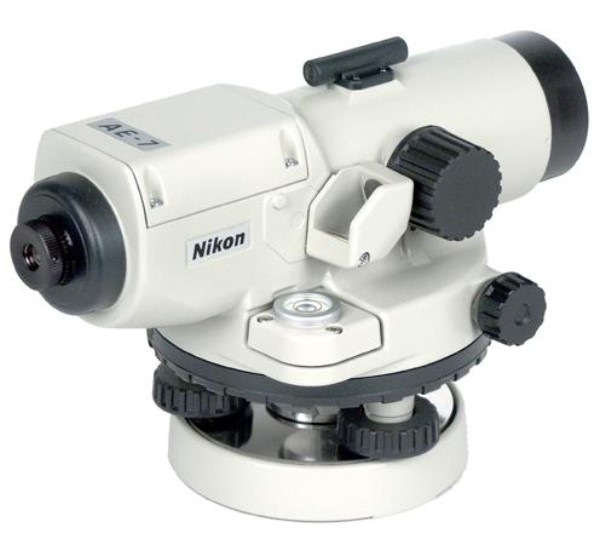

Общий вид нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C
Лист № 2
всего листов 3
Метрологические и технические характеристики
Наименование характеристики
ДопустимаяСКПизмеренияпревышенияна 1км двойногохода, мм:
Диапазон измерений горизонтальных углов, …
º
:
Цена деления горизонтального лимба, …
º
:
Увеличение зрительной трубы, крат, не менее:
Диаметр входного зрачка зрительной трубы, мм, не менее:
Наименьшее расстояние визирования, м, не более:
Угловое поле зрения зрительной трубы, …
º …’,
не менее:
Цена деления круглого установочного уровня, …
’
/ 2мм:
Диапазон работы компенсатора, …
’,
не менее:
Допустимая СКП установки линии визирования, …
"
:
Систематическая погрешность компенсатора, …", не более:
Коэффициент нитяного дальномера
Значение постоянного слагаемого нитяного дальномера, м:
Диапазон рабочих температур,
ºС
:
Габаритные размеры, ДхВхШ, мм, не более:
Масса,
кг,
не более:
Значение
Nikon AE-7 Nikon AE-7C
±1,0 (±0,45 с микрометром)
-360
- 1
30
40
0,3
1 30
10
± 16
±0,35
±0,3
100 ± 1%
0
от – 20 до + 50
220х136х142
1,7
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C.
Комплектность средства измерений
Наименование
Нивелир оптико-механический с компенсатором
Набор инструментов для юстировки
Транспортировочный футляр
Нитяной отвес
Чехол для защиты от осадков
Руководство по эксплуатации на русском языке
Методика поверки
Количество, ед.
1
1
1
1
1
1
1
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить
возможности использования нивелиров Nikon AE-7, Nikon AE-7C:
НаименованиеКоличество, ед.
Микрометрическая насадка 1
Поверка
осуществляется по МП АПМ 23-11 «Нивелиры оптико-механические с компенсатором Nikon
AE-7, Nikon AE-7C. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Лист № 3
всего листов 3
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Нивелиры оптико-механические с
компенсатором Nikon AE-7, Nikon AE-7C. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам
оптико-механическим Nikon AE-7, Nikon AE-7C
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «Nikon-Trimble Co., Ltd.», Япония.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление геодезической и картографической деятельности
Изготовитель
«Nikon-Trimble Co., Ltd.», Япония,
Technoport Mitsuiseimei, Building 16-2, Minamikamata 2-
chome, Ota-ku, Tokyo, 144-0035, Japan
Tel. +1 3-5710-2592
E-mail:
Заявитель
ООО «ГеоСервис»
127238, г. Москва, Нижнелихоборский 3-й пр., д. 3А
Тел.: +7 (495) 783-56-39
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииЕ.Р. Петросян
м. п.«____» ___________ 2012 г.
