Системы контроля и измерений параметров волоконно-оптических линий связи FiberWatch, ГРСИ 50283-12
Номер госреестра:
50283-12
Наименование СИ:
Системы контроля и измерений параметров волоконно-оптических линий связи
Обозначение типа:
FiberWatch
Производитель:
Компания "NTest, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47038
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля и измерений параметров волоконно-оптических линий связи
FiberWatch
Назначение средства измерений
Системы контроля и измерений параметров волоконно-оптических линий связи
FiberWatch (далее – системы FiberWatch) предназначены для автоматизированного обнаруже-
ния и измерений длины (расстояния) до мест неоднородности в оптическом кабеле, возник-
ших в результате неисправности в волоконно-оптических линиях связи (ВОЛС).
Описание средства измерений
Система FiberWatch состоит из:
- сервера системы;
- удаленных устройств тестирования оптических волокон (устройства RTU);
- оптических коммутаторов или устройств доступа для тестирования оптических во-
локон.
Принцип действия системы FiberWatch основан на том, что сервер системы
FiberWatch, направляет RTU данные о конфигурации оцениваемой сети и принимает от RTU
результаты измерений. В состав устройств RTU входят модули оптического рефлектометра
серии FW-RTUV-OTDR, осуществляющие функцию удаленного доступа к оптическому во-
локну. RTU с модулем оптического рефлектометра проводит измерение длины до мест неод-
нородностей методом обратного рассеяния в одномодовых оптических волокнах оптических
кабелей по средствам зондирования волоконно-оптической линии последовательностью ко-
ротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сиг-
нала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В
результате обработки этих сигналов формируется рефлектограмма зондируемого оптического
волокна, показывающая распределение ослабления по его длине и индицирующая наличие
стыков и обрывов.
В случае если результаты измерений превышают предустановленные пороги, RTU со-
общает об этом, и сервер системы генерирует аварийный сигнал, уведомление об аварии по-
сылается конкретным пользователям.
Модули оптического рефлектометра серии FW-RTUV-OTDR выпускаются в модифи-
кациях, представленных в таблице 2, и различающихся рабочими длинами волн, динамиче-
скими диапазонами измерений ослабления и мертвыми зонами при измерении ослабления и
положений неоднородностей.
Конструктивно системы FiberWatch выполнены в прямоугольных корпусах. Количе-
ство элементов системы FiberWatch определяется структурой оцениваемой сети. Управление
системой FiberWatch осуществляется с помощью персонального компьютера, программное
обеспечение которого позволяет проводить измерения параметров и сохранение результатов
измерений в виде протоколов.
Внешний вид системы FiberWatch, места пломбировки и нанесения знака утвержде-
ния типа представлены на рисунках 1, 2.
Лист № 2
всего листов 6

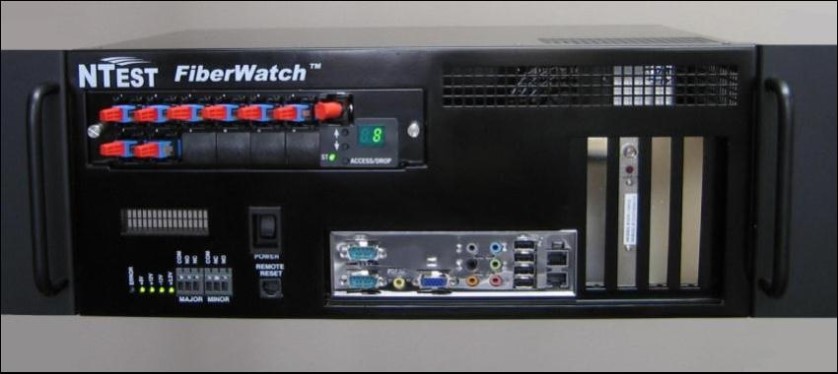

Рисунок 1 - Общий вид системы FiberWatch

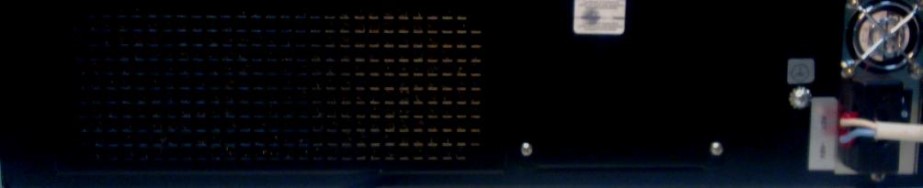

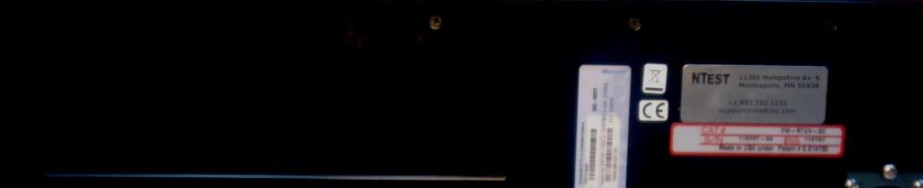

Рисунок 2 - Корпус системы FiberWatch – вид сзади:
1 - место пломбирования; 2 - место нанесения маркировки
Программное обеспечение
Программное обеспечение (ПО), входящее в состав системы FiberWatch, выполняет
функции отображения на экране клиентского компьютера информации в удобном для опера-
тора виде, а также задания условий измерения. ПО разделено на две части. Метрологически
значимая часть ПО прошита в памяти системы FiberWatch. Интерфейсная часть ПО запускает-
ся на сервере системы и служит для отображения, обработки и сохранения результатов изме-
рений. ПО защищено паролем.
Для ограничения доступа внутрь корпуса системы FiberWatch производится его плом-
бирование.
12
Лист № 3
всего листов 6
SerialOtdrTest
4.5.2006.1500
MD5
Метрологически значимая часть ПО системы FiberWatch представляет программный
продукт «FiberWatch™ Software». Идентификационные данные (признаки) метрологически
значимой части ПО указаны в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Алгоритм вычисле-
ния цифрового
идентификатора
программного
обеспечения
FiberWatch™
Software
Цифровой идентифи-
катор программного
обеспечения
(контрольная сумма
исполняемого кода)
14B22BEBDC0FCF2A
B6101FBB6CD9DB9A
Метрологически значимая часть ПО размещается в энергонезависимой памяти в ап-
паратной части системы FiberWatch, запись которой осуществляется в процессе производства.
Доступ к нему исключён конструкцией аппаратной части системы FiberWatch.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики модификаций модулей оптического
рефлектометра серий FW-RTUV-OTDR, входящих в состав устройств RTU, приведены в таб-
лицах 2, 3.
Таблица 2
Модификация модуля
оптического
рефлектометра
Рабочие длины волн,
нм
FW-RTUV-OTDR-1335
FW-RTUV-OTDR-1535
FW-RTUV-OTDR-3535
FW-RTUV-OTDR-1340
FW-RTUV-OTDR-1540
FW-RTUV-OTDR-1640
FW-RTUV-OTDR-3540
FW-RTUV-OTDR-5640
FW-RTUV-OTDR-3564
FW-RTUV-OTDR-1542
FW-RTUV-OTDR-1343
FW-RTUV-OTDR-1545
FW-RTUV-OTDR-1643
FW-RTUV-OTDR-3545
FW-RTUV-OTDR-5643
FW-RTUV-OTDR-1645
FW-RTUV-OTDR-5645
FW-RTUV-OTDR-3565
FW-RTUV-OTDR-1550
FW-RTUV-OTDR-1650
FW-RTUV-OTDR-6540А
FW-RTUV-OTDR-6540Р
1310±20
1550±20
(1310/1550)±20
1310±20
1550±20
1625±15
(1310/1550)±20
(1550/1625)±(20/15)
(1310/1550/1625)±20
1550±20
1310±20
1550±20
1625±15
(1310/1550)±20
(1550/1625)±(20/15)
1625±15
(1550/1625)±(20/15)
(1310/1550/1625)±20
1550±20
1625±15
1650±5
1650±5
Динамический диа-
пазон измерений ос-
лабления (при усред-
нении 3 мин, по
уровню 98 % от мак-
симума шумов), дБ
35
34
35/34
38
38
38
38
38
38
40
41
43
41
41/43
43/41
43
43
43
48
48
38
38
Мертвая
зона при
измере-
нии ос-
лабления,
м
9
9
9/9
8
6
6
8/6
6/6
8/6/6
10
10
10
10
10/10
10/10
10
10/10
10/10/10
10
10
6
7,5
Мертвая зо-
на при изме-
рении поло-
жения неод-
нородности,
м
4
3,5
4/3,5
4
3
3
4/3
3/3
4/3/3
5
5
5
5
5/5
5/5
5
5/5
5/5/5
5
5
3
2,5
Лист № 4
всего листов 6
0,1
48
0 - 45
до 90 (без конденсации)
Таблица 3. Общие метрологические и технические характеристики модулей оптического реф-
лектометра серий FW-RTUV-OTDR, входящих в состав устройств RTU
Характеристика
Диапазоны измеряемых длин, км
Пределы допускаемой абсолютной погрешности
при измерении ослабления, дБ
Пределы допускаемой абсолютной погрешности
при измерении длины, м
Длительность зондирующих импульсов, нс
Значения характеристики
0 - 4
0 - 8
0 - 16
0 - 32
0 - 64
0 - 128
0 - 256
± 0,04·A,
где А – значение вносимого ослабления (дБ)
±
(1 + 2,5 · 10
-5
·L+
d
), где
L – измеряемая длина, м;
d
- дискретность отсчета в измеряемом диапа-
зоне длин, м.
5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000,
10000, 20000, 30000
0,001
220 ± 22
50 ± 0,5
480 × 250 × 160
15,0
Минимальная дискретность отсчета при измере-
нии ослабления, дБ
Минимальная дискретность отсчета при измере-
нии длины, м
Напряжение питания, В:
- от сетевого адаптера
- от сети переменного тока
напряжением
частотой, Гц
Габаритные размеры (Д × Ш × В), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при темпера-
туре 20
°
С, %, не более
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде
наклейки на корпус прибора методом наклеивания.
Комплектность средства измерений
Состав комплекта системы FiberWatch представлен в таблице 4.
Таблица 4
Наименование
Система FiberWatch
Количество
1
Руководство по эксплуатации1
Поверка
осуществляется по документу: Р 50.2.071-2009 «Государственная система обеспечения един-
ства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических
системах передачи РЭСМ-ВС
Лист № 5
всего листов 6
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения: от 10
-10
до
10
-2
Вт;
Длины волн источников излучения (калибровки): 850
±
5, 1310
±
10, 1490
±
5, 1550
±
10,
1625
±
5 нм,
Пределы допускаемого значения основной относительной погрешности измерений
средней мощности на длинах волн калибровки
±
2,5 %.
2 Рабочий эталон единицы длины и ослабления в световоде.
Основные метрологические характеристики:
Диапазон воспроизводимых длин от 0,06 до 500 км;
Основная абсолютная погрешность при воспроизведении длины: ±(0,2 +1·10
-5
·L) м,
где L – измеряемая длина, м,
Диапазон измерений вносимого ослабления от 0 до 20 дБ;
Основная абсолютная погрешность измерений ослабления: ± 0,015·А, где А - изме-
ряемое ослабление, дБ.
Сведения о методиках (методах) измерений
Методика измерений указана в документе «Системы контроля и измерений парамет-
ров волоконно-оптических линий связи FiberWatch. Руководство по эксплуатации», раздел 1
«Система удаленного тестирования волокна (RFTS) FiberWatch™».
Нормативные документы, устанавливающие требования к системам контроля и изме-
рений параметров волоконно-оптических линий связи FiberWatch
1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-
оптических систем связи и передачи информации».
2 Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Реф-
лектометры оптические. Методика поверки»
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требования.
Изготовитель
Компания «NTest, Inc.», США
11201 Hampshire Ave S. Minneapolis, MN 55438, USA
Тел/факс: +1 952 252-1221, +1 952 445-4082.
E-mail: support@ ntestinc.com,
.
Заявитель
ООО «Сайрус Системс Технологии»
Адрес: 107140, Москва, улица Верхняя Красносельская, дом 2/1, строение 1
Тел/факс: (495) 937-59-59.
E-mail:
,
.
Лист № 6
всего листов 6
Испытательный центр
Государственный центр испытаний средств измерений федерального государственно-
го унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государст-
венного центра испытаний (испытательной, измерительной лаборатории) средств измерений
№ 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69471-17 | Система измерений массы нефти по резервной схеме учета на ПСП "Нижнекамск" МН "НПС "Калейкино"-Нижнекамский НПЗ" | Нет данных | АО "Нефтеавтоматика", г.Уфа | 1 год | Перейти |
| 20504-00 | Системы учета расхода воды с вихревыми преобразователями | С-1В | НПП "МонтажАвтоматикаСервис", г.Нефтекамск | 2 года | Перейти |
| 9069-11 | Приборы контроля изоляции | Ф4106 | ПАО "Уманский завод "Мегомметр", Украина, г.Умань | 1 год | Перейти |
| 35023-07 | Системы автоматизированного учета расхода ресурсов | АРМ \"Ресурс | ЗАО НВП "Болид", г.Королев | 4 года | Перейти |
| 41535-09 | Система измерений количества и показателей качества нестабильного газового конденсата на участке 1А Ачимовских отложений Уренгойского газоконденсатного месторождения ЗАО "Ачимгаз" | Нет данных | ЗАО НИЦ "Инкомсистем", г.Казань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
