Трансформаторы комбинированные KOTEF 245, ГРСИ 50232-12
Номер госреестра:
50232-12
Наименование СИ:
Трансформаторы комбинированные
Обозначение типа:
KOTEF 245
Производитель:
Фирма "AREVA T&D Messwandler GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. зав.№ 477036 … 477041
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46960
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы комбинированные KOTEF 245
Назначение средства измерений
ТрансформаторыкомбинированныеKOTEF245(далее–трансформаторы)
предназначены для передачи сигнала измерительной информации средствам измерений,
устройствам защиты, автоматики, сигнализации и управления в электрических установках
переменного тока промышленной частоты.
Описание средства измерений
Метрологические и технические характеристики
Таблица 1 – Характеристики трансформаторов комбинированных KOTEF 245
Значение
Характеристики
Для трансформатора напряжения
Номинальное напряжение первичной обмотки, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение основной вторичной обмотки, В
220/√3
252
100/√3
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы относятся кклассумасштабныхизмерительныхпреобразователей
электрических величин.

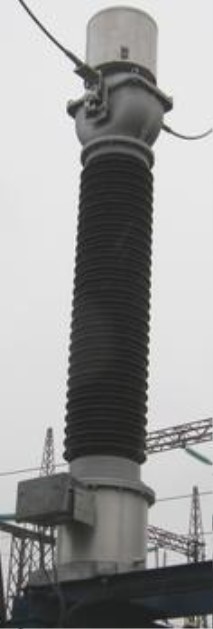

Конструктивно трансформаторы комбинированные KOTEF 245
представляет собой трансформатор тока и индуктивный трансформатор
напряжения, изготовленные как единый блок с общим фарфоровым
изолятором. Детали трансформатора тока находятся в головной части, а
трансформатора напряжения – в баке у основания.
Внутренняя изоляция – бумажно-масляная. Температурные
изменения объема масла компенсируются с помощью расширительных
камер из нержавеющей стали. Изменение состояния в системе
компенсациирегистрируетсяиндикаторомуровнямасла,
расположенном напротивсмотровогоокна в головной части
трансформатора. На основании трансформатора установлено устройство
для взятия проб масла.
Наружная изоляция обеспечивается с помощью алюмооксидного
фарфора с глазурью коричневого цвета.
Кожух головной части трансформатора тока и кожух бака
трансформатора напряжения изготавливаются из коррозионно-стойкого
алюминиевого сплава.
Заземляемый вывод первичной обмотки и выводы вторичных
обмоток помещены в клеммную коробку, закрываемую пломбируемой
крышкой, размещенную на корпусе у основания трансформатора. На
основании трансформаторов размещена табличка технических данных
из анодированного алюминия.
Рабочееположениетрансформатороввпространстве–
вертикальное.
лист № 2
всего листов 3
2
30
Климатическое исполнение и категория размещения по
ГОСТ 15150-69
Значение
100
0,2
6Р
100
800
1/1/1-0-0
1000
5
2
3
0,2S; 0,5
10Р
30
5
20
Характеристики
Номинальное напряжение дополнительной
вторичной обмотки, В
Класс точности основной вторичной обмотки
Класс точности дополнительной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В·А
Номинальная мощность дополнительной
вторичной обмотки, В·А
Схема и группа соединения обмоток
Для трансформатора тока
Номинальный первичный ток, А
Номинальный вторичный ток, А
Количество вторичных обмоток для измерений и учета
Количество вторичных обмоток для защиты
Классы точности вторичных обмоток для измерений и учета
Классы точности вторичных обмоток для защиты
Номинальная вторичная нагрузка обмоток для измерений и
учета, В∙А
Номинальная вторичная нагрузка обмоток для защиты, В∙А
Номинальный коэффициент безопасности вторичных обмоток
для измерений и учета, не более
Номинальная предельная кратность вторичных обмоток для
защиты, не менее
Общие
Номинальная частота, Гц
Габаритные размеры, мм, (высота×диаметр)
Масса, кг
50
4190×900
1294
УХЛ1
в диапазоне рабочих
температур от минус 45 до
плюс 40 °С
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспортов.
Комплектность средства измерений
Трансформатор комбинированный KOTEF 245
Паспорт
6 шт. (Зав. №№ 477036, 477037, 477038,
477039, 477040, 477041)
6 экз.
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки» и
по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
лист № 3
всего листов 3
3
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам комбинированным KOTEF 245
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
3. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
4. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
5. Техническая документация фирмы «AREVA T&D Messwandler GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществление торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
Фирма «AREVA T&D Messwandler GmbH», Германия.
Адрес: Bauernallee 27 D-19288 Ludwigslust, Germany.
Тел.: +49 38 74 45 40; Факс: +49 38 74 45 44 16
Web-сайт:
Заявитель
ООО «М-ПРО», г. Санкт-Петербург.
Адрес: 199004, г. Санкт-Петербург, 5-я линия В.О., д. 42, лит. А, пом.26Н.
Тел.: (812) 318-11-95Факс: (812) 318-11-95
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииЕ.Р. Петросян
«»2012 г.
