Номер госреестра:
50199-12
Наименование СИ:
Комплект эталонных антенн
Обозначение типа:
EMCO 3121D
Производитель:
Фирма "ETS Lindgren", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ SN 00101550
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46917
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплект эталонных антенн EMCO 3121D
Назначение средства измерений
Комплект эталонных антенн EMCO 3121D предназначен для высокоточных измерений
напряженности электрического поля в диапазоне частот от 30 до 1000 МГц, калибровки и
поверки измерительных антенн.
Описание средства измерений
Комплект эталонных антенн EMCO 3121D представляет собой набор из четырех
дипольных антенн DB-1, DB-2, DB-3, DB-4.
Каждая антенна состоит из штатива, выход которого заканчивается высокочастотным
соединителем N типа, а вход ─ симметрируюшим устройством с резьбовыми отверстиями для
соединения с цилиндрическими электродами, образующими вибраторы.
Принцип действия дипольныхантенн DB-1,DB-2,DB-3,DB-4 состоитв
преобразовании напряженности переменного электрического поля в переменное напряжение на
выходе антенны.
Элементы антенн, влияющие на их метрологические характеристики, достаточно
защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

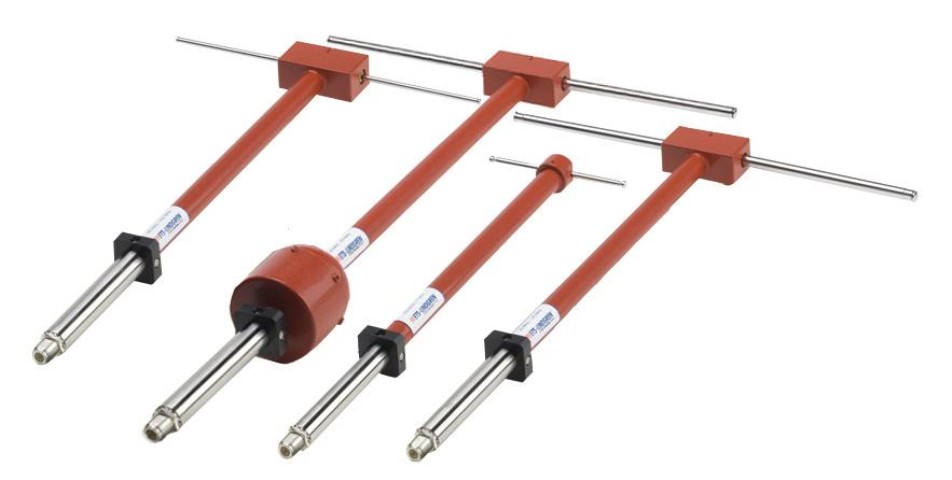

Рисунок 1 ─ Внешний вид комплекта эталонных антенн EMCO 3121D
лист № 2
всего листов 3
Рисунок 2 ─ Устройство дипольных антенн DB-1, DB-2, DB-3, DB-4
Метрологические и технические характеристики
Диапазон рабочих частот, МГц
– антенны DB-1от 30 до 60;
– антенны DB-2 от 60 до 140;
– антенны DB-3 от 140 до 400;
– антенны DB-4 от 400 до 1000.
Диапазон изменений коэффициента калибровки, дБ (1 м
-1
)
– антенны DB-1от минус 2 до 5;
– антенны DB-2 от 2,5 до 12;
– антенны DB-3 от 11 до 22;
– антенны DB-4 от 20 до 30.
Пределы допускаемой погрешности коэффициента калибровки, дБ± 1,0.
Номинальное выходное сопротивление, Ом 50.
КСВН на выходе штатного кабеля антенны
относительно волнового сопротивления 50 Ом, не более2,0.
Тип разъема N.
Масса комплекта без укладки, кг, не более 3,0.
Габаритные размеры комплекта в укладке
(длина х ширина х высота), мм, не более750х500х240.
Рабочие условия применения:
– температура окружающего воздуха,
°
Сот 5 до 40;
– относительная влажность воздуха при 25
°
С, % до 90;
– атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800)
.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист документа «Комплект эталонных
антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ типографским способом.
штанга
электроды (2)
вибратор
симметрирующее устройство
лист № 3
всего листов 3
Комплектность средства измерений
Наименование
Комплект эталонных антенн EMCO 3121D в укладке
Руководство по эксплуатации
Методика поверки
Обозначение
─
EMCO 3121D РЭ
EMCO 3121D МП
Количество
1
1
1
Поверка
осуществляется в соответствии с документом «Комплект эталонных антенн EMCO 3121D.
Методика поверки» EMCO 3121D МП, утвержденным руководителем ГЦИ СИ ФГУП
«ВНИИФТРИ» 27 февраля 2012 года.
Основные средства поверки
Государственный первичный эталон единицы напряженности электрического поля в
диапазоне частот 0,0003 ─ 1000 МГц. ГЭТ 45. СКО случайной погрешности S
0
= 0,5 10
-2
, НСП
1,5 10
-2
при Р = 0,99; пределы допускаемой погрешности измерения КСВН на частотах до
1000 МГц ± 4 %.
Сведения о методиках (методах) измерений
«Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO
3121D РЭ.
Нормативные документы, устанавливающие требования к комплекту эталонных антенн
EMCO 3121D
ГОСТ8.560-94Государственнаяповерочнаясхемадлясредствизмерений
напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям
Единицы величин, эталоны единиц величин, стандартные образцы и средства
измерений, к которым установлены обязательные требования.
Изготовитель
Фирма «ETS Lindgren», США
1301, Arrow point Drive, Cedar Park, TX 78613 USA. Телефон: 512.531.6400. Email: support@ets-
lindgren.com.
Заявитель
Государственный региональный центр стандартизации метрологии и испытаний в
Нижегородской области (ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ»,
ГЦИ СИ ФГУП «ВНИИФТРИ». Адрес: 141750, Московская обл., Солнечногорский район,
п/о Менделеево. Телефон/факс: (495) 744 81 12. E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» действителен до 01.11.2013 г,
Госреестр № 30002-08 от 04.12.2008г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»____________2012 г.
