Untitled document

Приложение к свидетельству № 46896

об утверждении типа средств измерений

лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы модели ASOMA 682T-HP-EX, ASOMA 682T-HP

Назначение средства измерений

Анализаторы серы модели ASOMA 682T-HP-EX, ASOMA 682T-HP (далее – анализато-

ры) предназначены для определения массовой доли общей серы в потоке нефти, нефтепро-

дуктов.

Описание средства измерений

Принцип действия анализаторов серы модели ASOMA 682T-HP-EX и ASOMA 682T-HP

основан на поглощении рентгеновского излучения атомами серы и измерении интенсивности

рентгеновского излучения детектором, находящемся на противоположной от источника из-

лучения стороне проточной измерительной ячейки. Интенсивность сигнала обратно пропор-

циональна содержанию серы. Влияние на интенсивность сигнала других атомов, входящих в

состав жидких углеводородов, учитывается и компенсируется встроенным программным

обеспечением. Ослабление излучения при его прохождении через ячейку преобразуется с

учетом поправки на плотность пробы - в массовую долю соединений серы. Необходимые для

расчета данные о плотности пробы вводятся через аналоговый вход от внешнего прецизион-

ного плотномера. Это позволяет проводить измерения в потоке при рабочих давлении и тем-

пературе.

Программирование режимов работы и мониторинг состояния осуществляется с помо-

щью сенсорного дисплея, размещенного снаружи или внутри корпуса, и не требует специа-

лизированного программного обеспечения.

Проточная кювета представляет собой отрезок трубы из нержавеющей стали с соответ-

ствующими "окнами", имеющими специальное покрытие, предохраняющее от эрозии. Окна,

расположенные одно против другого и находящиеся на одной линии с источником и детек-

тором, хорошо пропускают рентгеновское излучение и выдерживают высокое давление и

температуру. Уникальная конструкция проточной ячейки позволяет отказаться от специаль-

ной системы пробоподготовки.

В анализаторе предусмотрен ввод сигнала от плотномера для автоматической коррек-

тировки детектируемого рентгеновского излучения при изменении плотности продукта.

Плотномер может поставляться вместе с системой по отдельному заказу.

Анализаторы серы модели ASOMA 682T-HP и ASOMA 682T-HP-EX обеспечивают не-

прерывное определение серы при давлении в потоке до 7 МПа и температуре до 200

С. Ана-

лизаторы могут работать как самостоятельно, так и в составе автоматизированной системой

управления для обеспечения оперативных измерений в режиме реального времени.

Анализаторы имеют несколько программируемых аналоговых и дискретных выходов,

а также могут быть снабжены интерфейсами Ethernet, Profibus или Modbus.

Анализаторы состоят из: проточной кюветы, головки с рентгеновской трубкой, голов-

ки с детектором и соответствующей электроники. Сигнал от детектора поступает в контрол-

лер, где корректируется в соответствии с изменением плотности, после чего используется

для расчета массовой концентрации серы по калибровочному уравнению.

Линия пробоотбора анализаторов изготовлена из материала, совместимого с анализи-

руемым продуктом. По окончании анализа продукт возвращается в технологический процесс

не загрязненным и не претерпевшим каких-либо изменений.

Анализаторы серы модели ASOMA 682T-HP и ASOMA 682T-HP-EX имеют взрывоза-

щищенное исполнение с маркировкой 1Expx[ia]IICT4 и 1Exd[ia]IIAT4 соответственно.

Лист № 2

Всего листов 4

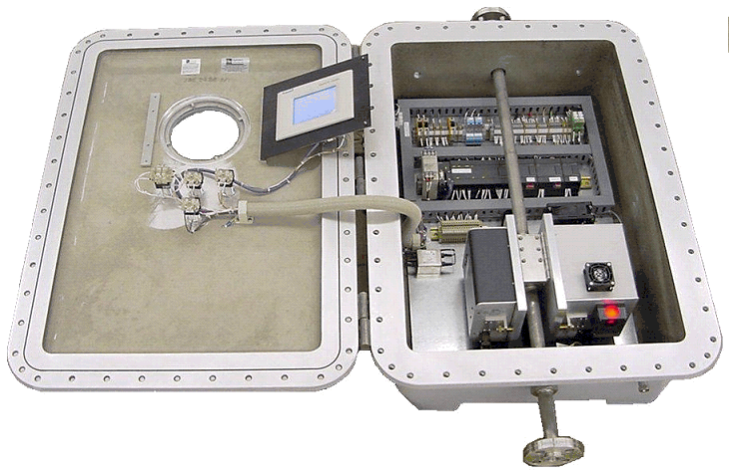

Рис. 1. Фотография общего вида анализаторы серы моделей ASOMA 682T-HP (вверху) и

ASOMA 682T-HP-EX (внизу).

Программное обеспечение

Идентификационные данные программного обеспечения

Идентификаци-Номер версииЦифровой идентифи- Алгоритм вычисле-

Наименованиеонное наимено- (идентификаци- катор программногония цифрового

программного вание про-онный номер) обеспечения (кон- идентификатора

обеспечения граммногопрограммноготрольная сумма ис-программного обес-

обеспечения обеспечения полняемого кода) печения

682T-HPR_1d3b2fec80218d3e8a2

rev_1.9A_Asoma f383ab4cffc6e

HMI1.9AMD5 Hash

Лист № 3

Всего листов 4

Степень защиты ПО соответствует уровню «С» в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алго-

ритма без возможности изменения.

Метрологически незначимая часть состоит из ПО, которое используется для обеспече-

ния наилучшей наглядности отображения информации.

Защита ПО осуществляется посредством записи защитного бита при программирова-

нии микропроцессора в процессе производства анализаторов. Защитный бит запрещает чте-

ние кода микропрограммы, поэтому модификация программного обеспечения (умышленная

или неумышленная) невозможна. Снять защитный бит можно только при полной очистке

памяти микропроцессора вместе с программой находящейся в его памяти.

Программное обеспечение не влияет на метрологические характеристики.

1,5

0,04 – 6

0,1 – 6

300

2160х800х377

Метрологические и технические характеристики

Диапазон показаний массовой доли серы, %

Диапазон измерений массовой доли серы, %

Предел допускаемого значения приведенного среднего квадратичного от-

клонения результата измерений, %, в диапазоне массовой доли (0,1 – 0,3) %

Предел допускаемого значения относительного среднего квадратичного от-

клонения результата измерений, %, в диапазоне массовой доли (св. 0,3 – 6) %

Время выхода на режим, мин, не более

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

Масса, кг, не более:

– модель ASOMA 682T-HP-EX

– модель ASOMA 682T-HP

350

300

от 15 до 40

от минус 15 до 40

Условия эксплуатации:

Температура окружающей среды,

– стандартное исполнение

– с устройством внутреннего обогрева (опция)

при температуре потока до 50

– стандартное исполнение

– с устройством внутреннего обогрева (опция)

Относительная влажность при температуре 25

С, %

от 15 до 50

от минус 15 до 50

Знак утверждения типа

Знак утверждения типа наносится на шильдик с индивидуальным номером прибора и

может дублироваться на лицевой панели прибора, а также на титульный лист Руководства по

эксплуатации анализатора.

Комплектность средства измерений

Анализатор ASOMA 682T-HP или анализатор ASOMA 682T-HP-EX.

Запорные клапаны с ручным или электромагнитным приводом.

Руководство по эксплуатации на русском языке.

Методика поверки.

Для обеспечения работоспособности анализатора в течение длительного времени до-

полнительно могут поставляться следующие запасные части.

P/NОписание

ASM-9201-1 запасная головка детектора

ASM-9202-1запасная головка рентгеновской трубки

DP-0082контроллер

DP-0083модуль 4-канального аналогового выхода

Лист № 4

Всего листов 4

P/N

DP-0084

DP-0085A

DP-30004

PS-0088

Описание

модуль 4 канального аналогового входа

сенсорный экран

4-канальный модуль термопары

источник питания 24 В, 5 А

Поверка

осуществляется по документу МП 50181-12 "Инструкция. Анализаторы серы модели

ASOMA 682T-HP-EX, ASOMA 682T-HP". Методика поверки", разработанным и утвержден-

ным ГЦИ СИ ФГУП "ВНИИМС" в 2012 году и входящим в комплект поставки.

Основные средства поверки: анализаторы рентгенофлуоресцентные лабораторные с

приведенным (в диапазоне массовой доли от 0,1 % до 0,3 %) и относительным (в диапазоне

массовой доли св.0,3 % до 6 %) средним квадратическим отклонением не более 1,5 %, ста-

бильные во времени пробы нефти и нефтепродуктов.

Сведения о методиках (методах) измерений

ГОСТ Р 51947-2002 "Нефть и нефтепродукты. Определение серы методом энергодисперси-

онной рентгенофлуоресцентной спектроскопии".

Нормативные документы, устанавливающие требования к анализаторам серы модели

682T-HP-EX, 682T-HP

Техническая документация фирмы–изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

– при осуществлении торговли и товарообменных операций;

– при выполнении работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Феде-

рации обязательным требованиям.

Изготовитель

Фирма "AMETEK Process Instruments", США

Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA.

Заявитель

Фирма "Artvik, Inc", США

Адрес: 30 East, 20th Street, Suite 401, New York, NY 10003, USA

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС", г. Москва

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail:

office@vniims.ru

, адрес в Интернет:

www.vniims.ru

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииЕ.Р. Петросян

"_____" ___________ 2012 г.
