Номер госреестра:

50171-12

Наименование СИ:

Системы измерений количества жидкости и газа

Обозначение типа:

R-AT-MM/FS

Производитель:

ЗАО "Аргоси", г.Москва

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.06.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46877

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений количества жидкости и газа R-AT-MM/FS

Назначение средства измерений

Системы измерений количества жидкости и газа R-AT-MM/FS (модификации R-AT-

MM/FS/D и R-AT-MM/FS/PD), далее – системы, предназначены для измерений массы нефти,

воды и объема свободного нефтяного газа добываемых из нефтяных скважин совместно с се-

параторными установками, в соответствии с ГОСТ Р 8.615-2005.

Описание средства измерений

Принцип действия систем основан на измерениях массы жидкости и объема газа,

предварительноразделенныхсепаратором,счетчиками-расходомерамимассовыми

(кориолисовыми расходомерами) и объемными расходомерами соответственно.

Двухфазный поток смеси жидкости и газа, поступающий из скважины, при помощи

сепаратора разделяется на газ и жидкость. После сепарирования продукция скважин попадает

в измерительные линии, при этом средства измерения (СИ) входящие в состав измерительных

линий, производят измерения параметров сепарированной продукции скважин и передают

измеренные значения в контроллер измерительный, который обрабатывает полученную

информацию в соответствии с заданными алгоритмами (заложенными в его программное

обеспечение) и индицирует полученную информацию на дисплее, а также выдает ее на

интерфейсные выходы согласно протоколу обмена.

Количественные характеристики (масса жидкости, объем газа и объемная доля воды)

потока измеряются кориолисовыми расходомерами и расходомерами газа ультразвуковыми,

установленными на жидкостной линии и газовой после устройства разделения фаз (сепара-

тора) и устройства измерения объемной доли воды. Результаты измерений передаются в уст-

ройство обработки информации.

Системы эксплуатируются совместно с сепараторными установками (сепараторные

установки в комплект поставки не входят).

Система обеспечивает:

- прямые измерения массового расхода и массы сырой нефти;

- прямые измерения объемного расхода и объема свободного нефтяного газа,

выделившегося в результате сепарации, с приведением к стандартным условиям;

- прямые или косвенные измерения объемной доли воды в сырой нефти.

В зависимости от исполнения, в состав системы могут входить от одного до четырех

расходомеров жидкости и газа применяемые в составе измерительных линий.

Измерительная линия сырой нефти, в которой производятся измерения:

- массы сырой нефти - счетчиками-расходомерами массовыми Micro Motion,

модификации F, CMF (номер в Госреестре СИ РФ 45115-10), или расходомерами массовыми

Promass (номер в Госреестре СИ РФ 15201-11), или счетчиками-расходомерами массовыми

кориолисовыми ROTAMASS, модификации RCCТ, RCCS/RCCF, RCCS/RCCR, модели 30-39

(номер в Госреестре СИ РФ 27054-09);

- содержания воды – влагомером сырой нефти ВСН-АТ (номер в Госреестре СИ РФ

42678-09) или влагомером сырой нефти ВСН-2 (номер в Госреестре СИ РФ 24604-07);

- температуры и давления сырой нефти.

Измерительная линия газовой фазы продукции скважин, в которой производятся

измерения:

- объемного расхода и объема нефтяного газа, выделившегося в результате

сепарации – счетчиками газа ультразвуковыми FLOWSIC 600 (номер в Госреестре СИ РФ

43981-11);

- температуры и давления нефтяного газа, выделившегося в результате сепарации.

Лист № 2

всего листов 4

Модификация R-AT-MM/FS/РD (в отличие от модификации R-AT-MM/FS/D) имеет

встроенное устройство, позволяющее измерять объемную долю воды в нефти. В качестве уст-

ройства определения объемной доли воды, используются первичные преобразователи влагоме-

ров ВСН-АТ или ВСН-2, образуя совместно с контроллером измерительным измерительный ка-

нал объемной доли воды в нефти.

В качестве устройства обработки информации применяются контроллер измерительный

АТ-8000 (номер в Госреестре СИ РФ 42676-09) или контроллер измерительный R-AT-MM

(номер в Госреестре СИ РФ 43692-10), который размещается в отдельном шкафу. Для

ограничения доступа, шкаф запирается на ключ. Доступ к программному обеспечению устройства

обработки защищен паролем. Устройство обработки информации обеспечивает обработку

измерительной информации, получаемой от измерительных приборов, входящих в состав

системы, формирование отчетов измерений, управление процессом измерений и передачу

результатов измерений в компьютерную сеть.

В системе предусмотрена многоступенчатая защита от несанкционированного

доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные

пароли и программные средства для защиты файлов и баз данных, предупредительные

сообщения об испорченной или скорректированной информации, ведение журналов действий

пользователя). Схемы пломбировки СИ в составе системы соответствуют МИ 3002-2006.

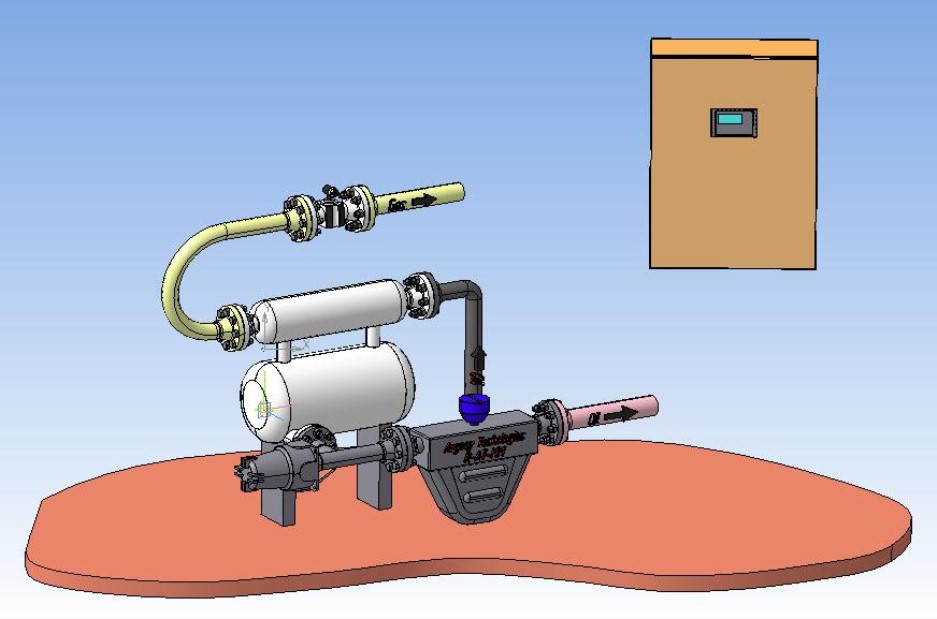

3D изображение системы

Программное обеспечение

Обработка сигналов контроллером измерительным R-AT-MM илиАТ-8000,

выполняется с помощью программного обеспечения (ПО) «Система измерений количества

жидкости и газа R-AT-MM». Идентификационные данные программного обеспечения

приведены в таблице 1.

Лист № 3

всего листов 4

Таблица 1

Наименование ПО

Идентификаци-

онное наимено-

вание ПО

Номер вер-

сии ПО

(алгоритма)

Цифровой иден-

тификатор ПО

(контрольная

сумма)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

DebitCalcV0.1MD5

Система измерений количества 3a0442256a3abe0f

жидкости и газа R-AT-MM 64a7c4e927160bd3

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню С в соответствии с МИ 3286-2010.

от 6 до 130 000.

±5.

от 4 до 250.

±2,5.

±6.

±15.

По методике измерений.

от 30 до 90;

от минус 40 до плюс 60.

от 0 до 16 (160);

от 5 до 90.

380

; 220

;

24.

150.

Метрологические и технические характеристики

Диапазон измерений объемного расхода свободного нефтяного газа

(приведенного к стандартным условиям), м

/ч
