Установки измерительные групповые автоматизированные Спутник-АТ-М2, ГРСИ 50169-12

Смотреть ГРСИ
50168-12

Номер госреестра:

50169-12

Наименование СИ:

Установки измерительные групповые автоматизированные

Обозначение типа:

Спутник-АТ-М2

Производитель:

ЗАО "Аргоси", г.Москва

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.06.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46875

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные групповые автоматизированные «Спутник-АТ-М2»

Назначение средства измерений

Установки измерительные групповые автоматизированные «Спутник-АТ-М2», далее

– установки, предназначены для измерений массы нефти, воды и объема свободного нефтяно-

го газа, полученных в результате сепарации продукции нефтяных скважин, в соответствии с

ГОСТ Р 8.615-2005.

Описание средства измерений

Установки реализуются путём модернизации находящихся в эксплуатации

автоматизированных групповых замерных установок типа «Спутник», БИУС (далее -

установки-реципиенты).

Принцип действия установок основан на непрерывных или дискретных измерениях

расходов и количества компонентов, полученных в результате сепарации продукции

нефтяных скважин, счетчиками-расходомерами массовыми (кориолисовыми расходомерами) и

объемными расходомерами соответственно.

Двухфазный поток смеси жидкости и газа, поступающий из скважины, при помощи

сепаратора разделяется на газ и жидкость. После сепарирования продукция скважин попадает

в измерительные линии, при этом средства измерения (СИ) входящие в состав измерительных

линий, производят измерения параметров сепарированной продукции скважин и передают

измеренные значения в контроллер измерительный, который обрабатывает полученную

информацию в соответствии с заданными алгоритмами (заложенными в его программное

обеспечение) и индицирует полученную информацию на дисплее, а также выдает ее на

интерфейсные выходы согласно протоколу обмена.

Количественные характеристики (масса жидкости, объем свободного нефтяного газа и

объемная доля воды) потока измеряются кориолисовым расходомером и счетчиком газа ультра-

звуковым, установленными на жидкостной линии и газовой после устройства разделения фаз

(сепаратора) и влагомера сырой нефти. Результаты измерений передаются в контроллер изме-

рительный.

Установки обеспечивают:

- прямые измерения массового расхода и массы сырой нефти;

- прямые измерения объемного расхода и объема газа, выделившегося в результате

сепарации, с приведением к стандартным условиям;

- прямые или косвенные измерения объемной доли воды в сырой нефти.

В состав установки входят:

— блок технологический (далее - БТ);

— блок аппаратурный (далее - БА);

— комплект средств жизнеобеспечения.

Основные составляющие БТ - распределительный и измерительный модули.

Распределительный модуль включает в себя входные трубопроводы, байпасный

трубопровод, выходной коллектор и переключатель скважин многоходовой, с помощью

которого продукция скважин, подключённых к входным трубопроводам установки, по из-

мерительному трубопроводу поочерёдно (по команде БА) подаётся на вход сепаратора и да-

лее на измерительную систему R-AT-MM/FS.

Измерительная система R-AT-MM/FS состоит из измерительных линии параметров

продукции нефтяных и газоконденсатных скважин и запорно-регулирующей арматуры.

Измерительная линия сырой нефти, в которой производятся измерения:

- массы сырой нефти - счетчиками-расходомерами массовыми Micro Motion,

модификации F, CMF (номер в Госреестре СИ РФ 45115-10), или расходомерами массовыми

Promass (номер в Госреестре СИ РФ 15201-11), или счетчиками-расходомерами массовыми

Лист № 2

всего листов 5

кориолисовыми ROTAMASS, модификации RCCТ, RCCS/RCCF, RCCS/RCCR, модели 30-39

(номер в Госреестре СИ РФ 27054-09);

- содержания воды – влагомером сырой нефти ВСН-АТ (номер в Госреестре СИ РФ

42678-09) или влагомером сырой нефти ВСН-2 (номер в Госреестре СИ РФ 24604-07);

- температуры и давления сырой нефти.

Измерительная линия газовой фазы продукции скважин, в которой производятся

измерения:

- объемного расхода и объема нефтяного газа, выделившегося в результате сепара-

ции – счетчиками газа ультразвуковыми FLOWSIC 600 (номер в Госреестре СИ РФ 43981-11);

- температуры и давления нефтяного газа, выделившегося в результате сепарации.

В состав БА входят контроллер измерительный АТ-8000 (номер в Госреестре СИ РФ

42676-09) или контроллер измерительный R-AT-MM (номер в Госреестре СИ РФ 43692-10) и

блок силового управления установки-реципиента.

Для ограничения доступа, шкаф запирается на ключ. Доступ к программному

обеспечению устройства обработки защищен паролем. Устройство обработки информации

обеспечивает обработку измерительной информации, получаемой от СИ, входящих в состав

установок, формирование отчетов измерений, управление процессом измерений и передачу

результатов измерений в компьютерную сеть.

В установке предусмотрена многоступенчатая защита от несанкционированного

доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные

пароли и программные средства для защиты файлов и баз данных, предупредительные

сообщения об испорченной или скорректированной информации, ведение журналов действий

пользователя). Схемы пломбировки СИ в составе установки соответствуют МИ 3002-2006.

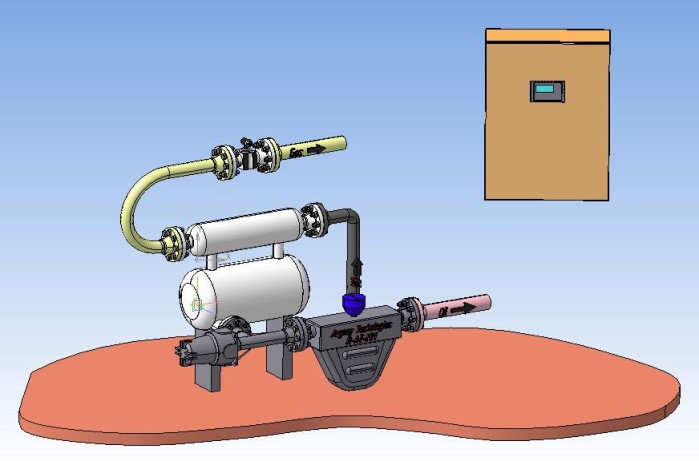

3D изображение измерительной части установки

Программное обеспечение

Обработка сигналов контроллером измерительным R-AT-MM илиАТ-8000,

выполняется с помощью программного обеспечения (ПО) «Система измерений количества

жидкости и газа R-AT-MM». Идентификационные данные программного обеспечения

приведены в таблице 1.

Лист № 3

всего листов 5

Таблица 1

Наименование ПО

Идентификаци-

онное наимено-

вание ПО

Номер вер-

сии ПО (ал-

Цифровой иден-

тификатор ПО

горитма)

(контрольная

сумма)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

Система измерений количест-

ва жидкости и газа R-AT-MM

DebitCalcV0.1

3a0442256a3abe0f

64a7c4e927160bd3

MD5

УровеньзащитыПОотнепреднамеренныхипреднамеренныхизменений

соответствует уровню С в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

от 6 до 130 000.

±5.

от 4 до 250.

±2,5.

±6.

±15.

По Методике измерений.

от 30 до 90;

от минус 40 до плюс 60.

от 0 до 16 (160);

от 5 до 90.

Диапазон измерений объемного расхода свободного нефтяного га-

за (приведенного к стандартным условиям), м

/ч
