Нутромеры микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB, ГРСИ 50110-12
Номер госреестра:
50110-12
Наименование СИ:
Нутромеры микрометрические
Обозначение типа:
Micromar 44 F, Micromar 44 Cms, Micromar 44 CB
Производитель:
Фирма "Mahr GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46804
об утверждении типа средств измерений
Лист 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB
Назначение средства измерений
Нутромеры микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB (да-
лее по тексту - нутромеры) предназначены для измерений внутренних размеров деталей в ла-
бораториях и цехах машиностроения, приборостроения и других отраслей промышленности.
Описание средства измерений
Нутромеры состоят из съемного измерительного наконечника и микрометрической
головки с неподвижным измерительным наконечником. Для получения требуемых диапазо-
нов измерений нутромер может комплектоваться удлинителями, которые представляют собой
стальные стержни с резьбовыми муфтами на концах для соединения с нутромером.
Принцип действия двухточечных нутромеров основан на применении винтовых мик-
рометрических пар, которые преобразовывают вращательное движение микрометрического
винта в поступательное движение измерительного наконечника.
Нутромеры Micromar 44 F, Micromar 44 CB поставляются отдельными приборами,
нутромеры Micromar 44 Cms поставляются в наборе с удлинителями 44 Сv.

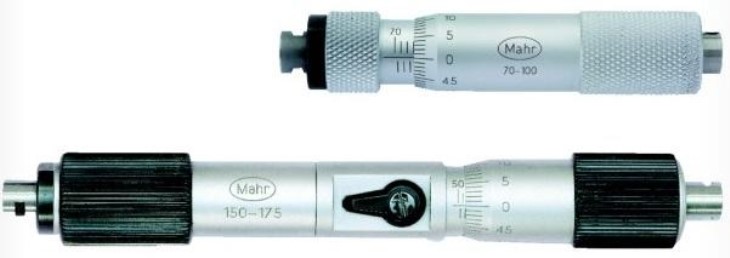

Рисунок 1 - Общий вид нутромеров микрометрических Micromar 44 F
с диапазонами измерений 70-100 и 150-175.

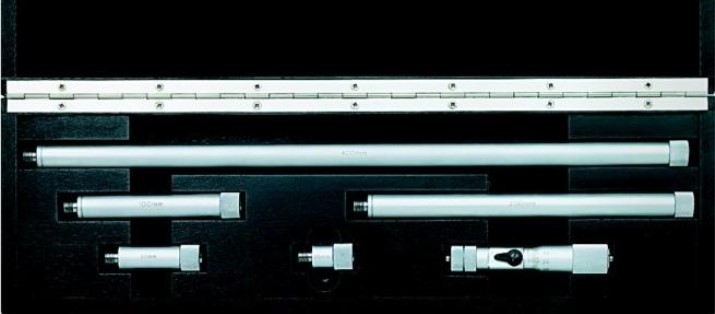

Рисунок 2 - Общий вид нутромеров микрометрических Micromar 44 Cms
в наборе с удлинителями 44 Cv.
Лист 2
Всего листов 3

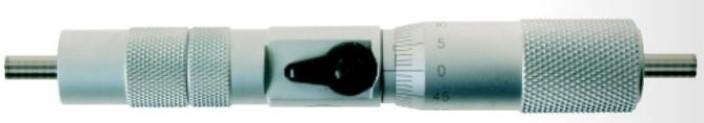

Рисунок 3 - Общий вид нутромеров микрометрических Micromar 44 CB.
Метрологические и технические характеристики
Диапазоны измерений, цена деления шкалы микрометрической пары, пределы допус-
каемой абсолютной погрешности нутромеров Micromar 44 F, Micromar 44 Cms, Micromar 44
CB при температуре (20 ± 4) °С и относительной влажности воздуха до 80 % приведены ниже
в соответствующих таблицах:
Micromar 44 F
Диапазон измерений,
мм
от 30 до 40 вкл.
от 40 до 50 вкл.
от 50 до 70 вкл.
от 70 до 100 вкл.
от 100 до 125 вкл.
от 125 до 150 вкл.
от 150 до 175 вкл.
от 175 до 200 вкл.
Цена деления
шкалы, мм
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
Пределы допускаемой абсо-
лютной погрешности, мкм
±4
±4
±5
±5
±6
±6
±7
±7
Шаг резьбы микро-
винта, мм
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
от 100 до 900 вкл.
Micromar 44 Cms
Диапазон измере-
ний, мм
Пределы допускаемой абсо-
лютной погрешности, мкм
Цена де-Шаг резьбы
ления, мм микровинта, мм
Удлинители 44
Cv, длина в мм
от 100 до 150 вкл.
от 100 до 300 вкл.
от 100 до 500 вкл.
0,010,5
± (4 + 10
×
10
-6
×
l),0,010,5
где l - измеряемый 0,01 0,5
размер, мм
0,01 0,5
25
25/50/100
25/50/100/200
25/50/100/
200/400
0,01
0,5
Цена деления,
мм
0,01
0,01
0,01
Шаг резьбы
микровинта, мм
0,5
0,5
0,5
Micromar 44 CB
Диапазон измере-
ний, мм
от 150 до 175 вкл.
от 175 до 200 вкл.
от 250 до 275 вкл.
от 275 до 300 вкл.
Пределы допускаемой абсолютной
погрешности, мкм
Базовая часть ±6
Базовая часть в сочетании с любым из
удлинителей ± (4 + 10
×
10
-6
×
l),
где l - измеряемый размер, мм
Масса нутромеров, кг, не более 3
Диапазон рабочих температур от 10 до 35 ºС, относительная влажность воздуха не
более 80 %.
Знак утверждения типа
Знак утверждения типа наносится на наружную поверхность крышки футляра методом
наклейки и на паспорт типографским способом.
Лист 3
Всего листов 3
Комплектность средства измерений
Наименование
нутромер в соответствии с заказом
футляр
набор удлинителей (для Micromar 44 Cms)
паспорт
методика поверки
Количество
1 шт.
1 шт.
1 компл.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 50110-12 «Нутромеры микрометрические
Micromar 44 F, Micromar 44 Cms, Micromar 44 CB. Методика поверки», разработанным и ут-
вержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки
нутромеров.
Основные средства поверки:
- прибор универсальный для измерений длины с пределом допускаемой погрешности
0,45 мкм на всем диапазоне измерений;
- меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87.
Сведения о методиках (методах) измерений
Сведения о методах измерений изложены в разделах 4, 5 и 6 документа «Нутромеры
микрометрические Micromar 44 F, Micromar 44 Cms, Micromar 44 CB. Паспорт».
Нормативные и технические документы, устанавливающие требования к нутромерам
микрометрическим Micromar 44 F, Micromar 44 Cms, Micromar 44 CB
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины
в диапазоне 1·10
-6
…50 м и длин волн в диапазоне 0,2…50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Mahr GmbH, Германия.
P.O. Box 100254, 73702, Reutlinger Strasse 48, 73728 Esslingen
Ph +49 711 9312600; Fax +49 711 9312725;
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«___»_______________ 2012г.
