Номер госреестра:
50099-12
Наименование СИ:
Контроллеры
Обозначение типа:
Дон-Турбо
Производитель:
ООО НПО "Турбулентность-Дон", с.Чалтырь
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46790
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры «Дон - Турбо»
Назначение средства измерений
Контроллеры «Дон-Турбо» (далее – контроллеры) предназначены для измерения уни-
фицированных электрических сигналов первичных измерительных преобразователей (датчи-
ков) в виде сопротивления, силы и напряжения постоянного тока, частотно-импульсных сиг-
налов путем преобразования данных сигналов в цифровой код с целью дальнейшего вычисле-
ния значений энергетических параметров в системе сбора и обработки информации верхнего
уровня, а также для формирования управляющих аналоговых и дискретных сигналов на осно-ве
измерений параметров технологических процессов.
Описание средства измерений
Принцип действия контроллеров основан на преобразовании аналоговых и дискретных
сигналов измерительной информации, поступающих от первичных измерительных преобразо-
вателей в соответствующие им значения цифрового кода, последующей обработке и выработке
управляющих воздействий в виде дискретных и аналоговых сигналов. Дополнительно обеспе-
чивается возможность питания внешних датчиков непосредственно от контроллера.
Контроллеры обеспечивают возможность искробезопасного ввода аналоговых сигна-
лов от датчиков с унифицированными выходными сигналами тока, напряжения, сопротивле-
ния. Опционально контроллеры могут обеспечивать возможность ввода и обработки дискрет-
ных (частотных и/или импульсных) сигналов, либо сигналов от датчиков типа «сухой кон-
такт», а также вывода унифицированных аналоговых сигналов постоянного тока и напряже-
ния, полученных в результате цифро-аналогового преобразования.
Контроллеры являются многоканальными изделиями. Наличие и количество каналов
каждого вида определяется при заказе контроллера на предприятии-изготовителе в зависимо-
сти от количества и назначения первичных измерительных преобразователей, назначения и
конфигурации системы верхнего уровня.
Конструктивно контроллеры представляют собой отдельный блок, смонтированный
внутри внешней оболочки. Блок контроллера – электронные платы и источники автономного
питания, размещенные в металлическом корпусе. Внешняя оболочка – металлический корпус,
обеспечивающий необходимую защиту от влаги и пыли (IP 65) и взрывозащиту в зависимости
от исполнения:
- исполнение ТУАС.426469.001 с маркировкой взрывозащиты 1 Ex ib IIA T5 имеет
обычный металлический корпус;
- исполнение ТУАС.426469.001-01 с маркировкой взрывозащиты 1 Ex d[ib] IIB T5
имеет взрывонепроницаемый корпус.
Контроллеры обеспечивают индикацию результатов измерений на встроенном жидко-
кристаллическом дисплее, сохранение измерительной информации за последние 365 суток, а
также хранение архива часовых записей глубиной не менее 1 года.
Контроллеры применяются в качестве главного и подчиненных контроллеров нижнего
уровня при построении распределенных и локальных измерительных систем, в том числе ав-
томатизированных систем учета энергоносителей на промышленных объектах и объектах
коммунального хозяйства (газорегуляторных пунктах, газораспределительных станциях, у
различных потребителей энергоресурсов), а также систем телеметрии и телемеханики.
Контроллеры обеспечивают подключение внешних устройств по интерфейсам RS485,
RS232 с использованием протоколов обмена данными, поддерживаемыми подключаемым обо-
рудованием, обмен информацией с ЭВМ верхнего уровня посредством интерфейса RS-485,
USB, по каналам беспроводной связи GSM/GPRS, IRDA. Контроллеры имеют возможность ис-
пользования карт памяти SD/MMC, USB Flash, смарт-карт стандарта ISO7816. Расширение спи-
ска поддерживаемых устройств производится путем создания драйвера устройства.
Лист № 2
всего листов 5

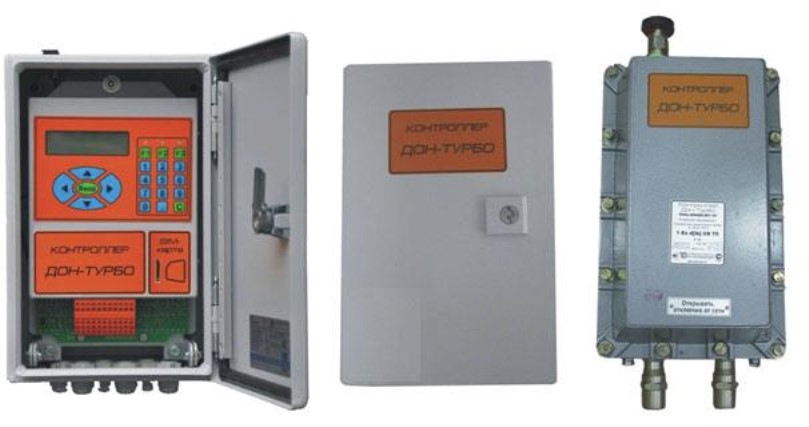

На рисунке 1 приведен общий вид контроллера «Дон-Турбо».
Рисунок 1 - Общий вид контроллера «Дон-Турбо»

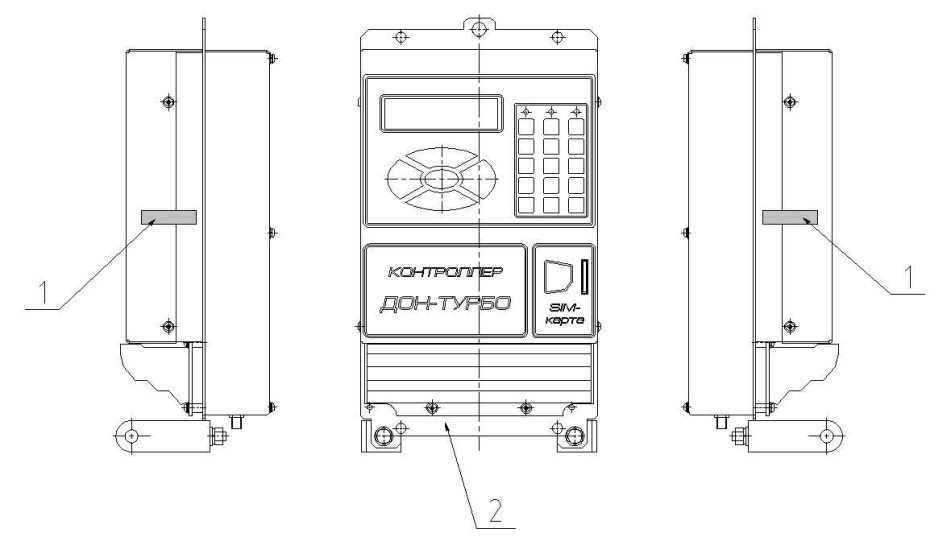

На рисунке 2 приведена схема пломбирования с обозначением мест для нанесения
пломб в целях предотвращения несанкционированного вмешательства.
1 - пломба в виде наклейки из легкоразрушаемого материала;
2 – блок контроллера
Рисунок 2 - Trial пломбирования контроллера
Программное обеспечение (ПО) контроллеров по аппаратному обеспечению является встро-
енным. Преобразование измеряемых величин и обработка измерительных данных выполняет-
ся с использованием внутренних аппаратных и программных средств. ПО хранится в энерго-
независимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская
оболочка для программирования или изменения ПО.
Лист № 3
всего листов 5
Идентификационные данные ПО контроллера приведены в таблице 1.
Наименование ПО
20.12.2011
1.1
MD5
Таблица 1
Идентифи-
кационное
наименова-
ние ПО
Номер версии
(идентифика-
ционный но-
мер) ПО
Алгоритм вычис-
ления цифрового
идентификатора
ПО
Программное обес-
печение «Дон-Турбо»
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
ACFD425E6128781E
676291F3E43D1754
Недопустимое влияние на метрологически значимую часть контроллера через интер-
фейс пользователя и интерфейс связи отсутствует. Программное обеспечение контроллера не
оказывает влияния на метрологические характеристики средств измерений.
Защита программного обеспечения контроллера от преднамеренных и непреднаме-
ренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные
средства защиты в достаточной мере исключают возможность несанкционированной модифи-
кации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически
значимой части ПО контроллера и измеренных данных.
лов*
ного сигнала
ходного сиг-
ность)
каемой приве-
Метрологические и технические характеристики
Основные метрологические и технические характеристики каналов контроллеров
приведены в таблице 2.
Таблица 2
Количест- Диапазон вход-
Диапазон вы- Пределы допус-
Вид измерительного канала*во кана-
(разрядность)
н
ала
(
р
а
зря
д
-ден
н
ой погреш-
ности
тока
от 0 до 5 мА
24 бит± 0,2 %
сопротивления
Ввод сигналов постоянного
от
4 до 20 мА24 б
и
т± 0,2 %
от 0 до 20 мА
Ввод сигналов напряжения до 12 от 0 до 5 В
постоянного тока от 0 до 10 В
Ввод сигналов электрического
от 0 до
1000 Ом24 б
и
т± 0,2 %
Ввод сигналов частотыдо 2от 1 Гц до 10 кГц24 бит± 0,2 %
Ввод импульсных сигналов до 10 от 1 до 4,295·10
9
- ± 1
янного тока
от 0 до 20 мА
12 бит± 0,2 %
Вывод сигналов силы посто-
12 битот 4 до 20 мА± 0,2 %
до 4 от 0 до 5 мА
Вывод сигналов напряжения от 0 до 5 В
постоянного тока от 0 до 10 В
* - наличие и количество каналов конкретного контроллера определяется при заказе
10,8 В; 228 А·ч
от 12 до 24 В; 0,15 А (от 6 до 30 В );
5
Параметры питания:
- от встроенной батареи
- от внешнего источника питания
Потребляемая мощность, Вт, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %,
- атмосферное давление, кПа
Масса, кг, не более
от минус 30 до плюс 50
до 95
от 84,0 до 106,7
9 (20)*
Лист № 4
всего листов 5
360х380х160 (500х240х225)*
IP 65
70 000
Габаритные размеры, мм, не более
Степень защиты по ГОСТ 14254
Средняя наработка на отказ, ч, не менее
* - для исполнения ТУАС.426469.001-01
Знак утверждения типа
наносится на информационную табличку, расположенную на боковой (для исполнения ТУ-
АС.426469.001) или лицевой (для исполнения ТУАС.426469.001-01) поверхности внешней
оболочки контроллера методом анодирования и на титульный лист руководства по эксплуата-
ции и паспорта типографским способом.
Комплектность средства измерений
Комплект поставки контроллеров приведен в таблице 3.
Таблица 3
Наименование
Контроллер
Паспорт
Руководство по эксплуатации
ОбозначениеКол-воПримечание
ТУАС.426469.001 1 шт.
ТУАС.426469.001-01
ТУАС.426469.001 ПС1 экз.
ТУАС.426469.001 РЭ1 экз.
Поверка
осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров,
измерительно-вычислительных, управляющих, программно-технических комплексов. Мето-
дика поверки».
Основные средства поверки:
Калибратор универсальный Н4-7 в режимах:
- воспроизведения напряжения постоянного тока в диапазоне от 0 до 20 В, пределы
погрешности ± (0,002 % U + 0,00015 Un), %;
- воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА, пределы по-
грешности ± (0,004 % I + 0,0004 % In), %.
Генератор импульсов точной амплитуды Г5-103, период повторения импульсов от 0,1
мкс до 10,0 с, пределы погрешности ± (1·10
-6
Т);
Частотомер электронно-счетный Ч3-63/1 в режиме счета импульсов.
Магазин сопротивления Р 4831 в диапазоне от 0 до 100 кОм, пределы погрешности
± 0,02 %.
Мультиметр В7-64/1 в режиме измерения напряжения постоянного тока в диапазоне
от 2 до 12,5 В, пределы погрешности ± 0,004 %.
Сведения о методиках (методах) измерений:
Контроллер «Дон-Trial». Руководство по эксплуатации. ТУАС.426469.001 РЭ.
Нормативные и технические документы, устанавливающие требования к средству из-
мерений
1ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических про-
цессов. Общие технические условия.
2ТУ 4012-007-70670506-2011 Аппаратные средства телеметрии серии «Дон-
Турбо». Технические условия. Часть I. Контроллер «Дон-Турбо».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Лист № 5
всего листов 5
Изготовитель
Общество с ограниченной ответственностью научно-производственное объединение
«Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)
346800, Ростовская область, Мясниковский район, с. Чалтырь,
1 км шоссе Ростов-Новошахтинск, стр. № 6/8.
тел./факс: (863) 203-77-80, 203-77-81, e-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного уч-
реждения «Государственный региональный центр стандартизации, метрологии и испытаний в
Ростовской области» (ГЦИ СИ ФБУ «Ростовский ЦСМ»).
Адрес: 344010, г. Ростов-на-Дону, пр. Соколова, 58.
тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииЕ.Р. Петросян
М.п.«___» __________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22682-02 | Контроллеры программируемые логические | SMART, IUC9300 (VME9300), CPCI | Фирма "PEP Modular Computers GmbH", Германия | 2 года | Перейти |
| 37144-08 | Контроллеры цифровые автономные универсальные | ЦАУК | ООО "ЭНИКОМП", г.Новосибирск | 1 год | Перейти |
| 55101-13 | Контроллеры системы обнаружения газа | 10, 12, 880, X40, MCX-32 | Компания "DETCON Inc.", США | 2 года | Перейти |
| 24906-03 | Контроллеры программируемые с резервированием | КПР-1 | ФГУП "Экспериментальный завод научного приборостроения с СКБ РАН" (ЭЗАН), г.Черноголовка | 2 года | Перейти |
| 20908-12 | Контроллеры отказоустойчивые программируемые | TRIDENT | Фирма "Invensys Systems Inc." ("TRICONEX"), США | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
