Приборы для измерений параметров света фар автотранспортных средств CAP2100, CAP2500, ГРСИ 50075-12
Номер госреестра:
50075-12
Наименование СИ:
Приборы для измерений параметров света фар автотранспортных средств
Обозначение типа:
CAP2100, CAP2500
Производитель:
Фирма "CAPELEC", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46762
Об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений параметров света фар автотранспортных средств
CAP2100,CAP2500
Назначение средства измерений
Приборы для измерений параметров света фар автотранспортных средств CAP2100,
CAP2500 предназначеныдля:
ـ измерений углов наклона светотеневой границы пучка ближнего света к плоскости рабо-
чей площадки на которой устанавливается автомобиль (в соответствии с требованиями
ГОСТР 51709–2001);
ـизмерений углового отклонения от нулевого положения в горизонтальном направлении
точки пересечения левого горизонтального и правого наклонного участков светотеневой
границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р
51709–2001)
ـ измерений силы света и проверки технического состояния фар автотранспортных
средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-
99, ГОСТР 41.20-99, ГОСТР 41.31-99.
Описание средства измерений
Действие приборов для измерений параметров света фар автотранспортных средств
CAP2100, CAP2500 основано на фокусировке светового пучка от фары автомототранспортного
средства с помощью оптической линзы на неподвижном экране со специальной разметкой, или
подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной
плоскости. Измерение углов наклона светотеневой границы пучка ближнего света или противоту-
манной фары к плоскости рабочей площадки производится с помощью специальной шкалы при
неподвижном экране, либо с помощью кулачкового механизма, совмещенного с оцифрованной
шкалой, приводящего вдвижениеподвижный экран.
Приборы для измерений параметров света фар автотранспортных средств CAP2100,
CAP2500 конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, экран со шкалой (оптической или
электронной) для отсчета углов наклона светотеневой границы пучка. В камере в плоскости экра-
на расположен индикатор силы света от внешних световых приборов автомототранспортных
средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости,
переключатели режимовиндикации силы света;
2. Нижнейплатформынаколесахили металлических роликах;
3. Вертикальной направляющей стойки с подвижным элементом крепления оптической
камерыи фиксатором;
4. Тормозного устройства с педалью для фиксации вертикальной направляющей стойки
прибораввыбранной точкеотносительно автомототранспортногосредства;
5. Ориентирующего устройства, состоящего из подвижного элемента крепления на вер-
тикальной направляющей стойке прибора, с помощью которого на стойке размещается приспо-
соблениеориентирующееприборпо отношению кфарамавтомобиля - лазерный визир.
Лист № 2
Всего листов 4

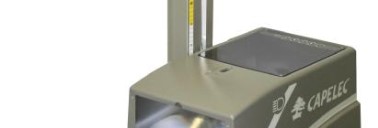

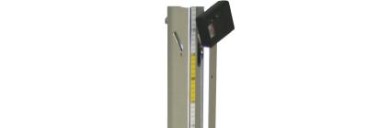

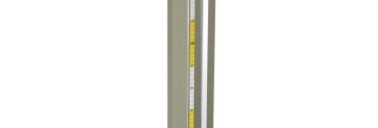

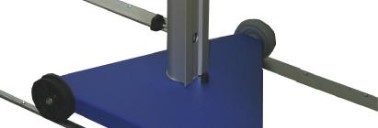

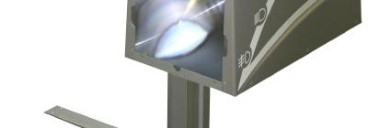

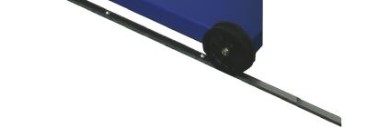

Общий вид приборов дляизмеренийпараметровсветафаравтотранспортных средств
CAP2100, CAP2500
Метрологические и технические характеристики
±
0,2
Характеристика
Значение ха-
рактеристики
от плюс 2 до
минус 4
Диапазон измерения углов наклона светотеневой границы светового пучка
фары в вертикальной плоскости, %
Пределы основной погрешности измерения углов наклона светотеневой гра-
ницы светового пучка фары в вертикальной плоскости, %
Максимальная высота измерения, мм
Минимальная высота измерения, мм
Диапазон измерения силы света, кд
Пределы допускаемой относительной погрешности измерений силы света, %
Напряжение питания, В
Габаритные размеры (ДхШхВ), мм, не более
Рабочий диапазон температур,
°
С
Масса прибора, кг, не более
£
1150
³
250
0
¸
125000
±
10
9
590×670×1550
от плюс 5 до
плюс 40
25
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на корпус приборов для измерений параметров света фар автотранспортных средств
CAP2100, CAP2500 методом наклеивания и на титульный лист руководства по эксплуатации
методом печати.
Комплектность средства измерений:
- прибор дляизмерений параметровсветафар автотранспортных средств;
- комплект принадлежностей иприспособлений;
- руководствопоэксплуатации;
- методикаповерки.
Поверка
осуществляется по документу МП АПМ 11-12 «Приборы для измерений параметров света фар
автотранспортных средств CAP2100, CAP2500. Методика поверки», утверждённому ГЦИ СИ
ООО «Автопрогресс–М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
№Наименование и типОсновные технические
п/псредства поверкихарактеристики
1.Теодолит
2.Плита поверочная
3.Рулетка измерительная металлическая
4.Секундомер
5.Груз
6.Люксметр
7.Источник света
4Т30П, ПГ
±
30
²
, ГОСТ 10529-96
(1600×1000) мм, Кл 1, ГОСТ 10905-86
(0÷ 3000) мм, кл. 3, ГОСТ 7502-89
Кл. точности 1,0, ТУ 25 1894 003-90
Набор (10mg-5 kg) M1 по ГОСТ 7328-2001
«ТКА-Люкс/Эталон» (1 ÷ 50000) лк, предел
основной относительной погрешности из-
мерения освещённости ±2 %
Фара категории R2, HS1, или SB по ГОСТ
Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99,
ГОСТ Р 41.20-99, ГОСТ Р 41.31-99
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Приборы для измерений параметров
света фар автотранспортных средств CAP2100, CAP2500. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к прибо-
рамдляизмерений параметров светафар автотранспортных средств CAP2100, CAP2500
1.«Технический регламент о безопасности колесных транспортных средств», утвер-
жденныйпостановлениемПравительстваРФот 10 сентября 2009 г. №720;
2.ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к тех-
ническомусостояниюи методыпроверки»;
3.Приказ Министерства промышленности Российской Федерации от 06 декабря
2011 г. № 1677;
4.Техническаядокументация «CAPELEC», Франция.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение измерений, предусмотренных законодательством Российской Федера-
ции о техническом регулировании.
Лист № 4
Всего листов 4
Изготовитель
«CAPELEC», Франция.
1130, rue des Marels - Parc Euréka,
34000 MONTPELLIER - FRANCE
Phone: + (33) 467 156 156, fax: + (33) 467 224 224
E-mail:
Заявитель
ООО «Колумб»
119991, г. Москва, ГСП-1, 5-й Донской пр., д.15
Тел.: +7 (495) 955-51-94, Факс: +7 (495) 955-51-95
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииЕ. Р. Петросян
м. п.«____» ___________ 2012 г.
