Микроскопы измерительные оптические OLYMPUS STM6, STM6-LM, ГРСИ 50074-12
Номер госреестра:
50074-12
Наименование СИ:
Микроскопы измерительные оптические
Обозначение типа:
OLYMPUS STM6, STM6-LM
Производитель:
Фирма "OLYMPUS Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46761
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскопы измерительные оптические OLYMPUS STM6, STM6-LM
Назначение средства измерений
Микроскопы измерительные оптические OLYMPUS STM6, STM6-LM (далее - мик-
роскопы) предназначены для измерений линейных размеров деталей.
Описание средства измерений
Принцип действия микроскопов основан на оптическом визирном методе, при этом
перекрестие окуляра поочередно наводится на края измеряемого объекта (посредством пере-
мещения предметного столика). Перемещения предметного столика измеряются системой, со-
стоящей из оптической измерительной линейки и счетчика.
Микроскопы состоят из оптического микроскопа, осветителя, блока питания и пульта
управления.
Оптический микроскоп состоит из: рамы, на которой установлены подвижный столик
и вертикальная стойка; к вертикальной стойке крепятся тубус с окулярами, осветитель, объек-
тивы и жидкокристаллический дисплей; вдоль координатных осей X, Y, Z монтируются опти-
ческие линейки и счетчики (на базе для координат X, Y и стойке для координаты Z).
Свет от осветителя направляется на объект (расположенный на предметном столике) с
помощью зеркала и конденсора. Измерения выполняются в проходящем и отраженном свете
(поляризованном и неполяризованном).
Микроскопы выпускаются в модификациях: STM6-LM-F31, STM6-LM-F35, STM6-
F00, STM6-F10, STM6-F21, различающихся типом рамы, количеством возможных перемеще-
ний – по осям X, Y или X, Y, Z; диапазонами и дискретностью перемещений столиков, нали-
чием или отсутствием автоматической фокусировки, габаритными размерами и массой.
Фокусировка производится в ручном (модификации STM6-F00, STM6-F10) и автома-
тическом режиме (модификации STM6-LM-F31, STM6-LM-F35 и STM6-F21-лазерная автофо-
кусировка через объектив). Автоматическая фокусировка используется как для наведения на
объект при измерении по осям X и Y, так и для измерения высоты (по оси Z).
Микроскопы могут укомплектовываться различными столиками и объективами. Сто-
лики отличаются габаритами и диапазонами измерений. Объективы, входящие в состав мик-
роскопов, поставляются наборами из двух серий: MM6-OB - серии иUIS - серии и от-
личаются диапазоном увеличений и рабочей дистанцией. Внешний вид микроскопов пред-
ставлен на рис. 1 и 2.
Лист № 2
всего листов 6

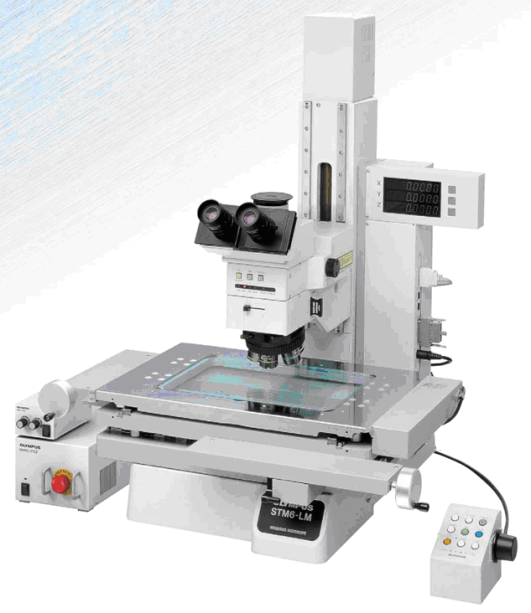

Рисунок 1 - Внешний вид микроскопа измерительного оптического OLYMPUS STM6-LM

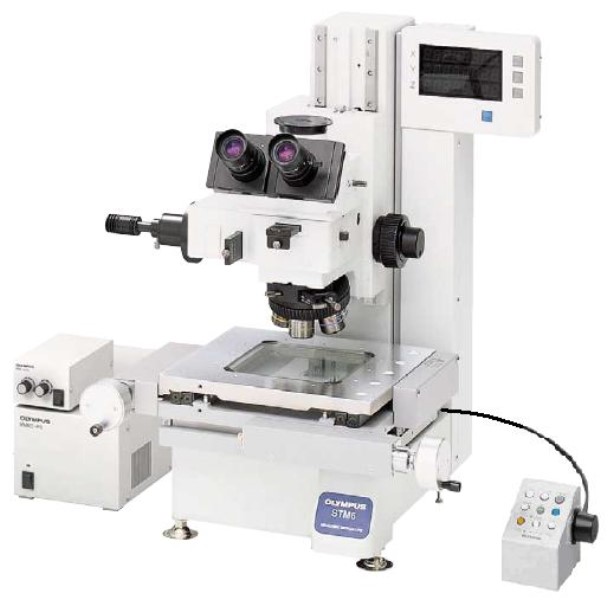

Рисунок 2 - Внешний вид микроскопа измерительного оптического OLYMPUS STM6
Лист № 3
всего листов 6
Программное обеспечение
Микроскопы работают со встроенным программным обеспечением SMM.
Все программное обеспечение метрологически значимо.
Программа «SMM» обеспечивает сбор информации, обработку данных, сохранение и
печать полученных результатов.
Наименование Идентификаци-Номер версииЦифровой иденти- Алгоритм вычисления
программного онное наимено- (идентификаци- фикатор про-цифрового идентифика-
обеспечения вание программ-онный номер)граммного обеспе-тора
ного обеспече-программногочения (контроль-программного обеспе-
ния обеспеченияная сумма испол- чения
няемого кода)
SMMSMM03.04-*Motorola S Format
*-цифровой идентификатор программного обеспечения является построчным.
Влияние программного обеспечения учтено при нормировании метрологических ха-
рактеристик.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
Лист № 4
всего листов 6
Метрологические и технические характеристики
±(3+5·L/D)
№ п/пНаименование характеристики
Таблица 1
Значение характеристики
STM6-LM-F31STM6-LM-F35STM6-F00STM6-F10STM6-F21
Диапазон измерений линейных размеров, мм
X
0-250 0-50, 0-100***
0-150 0-50, 0-100***
0-205*, 0-150**-0-150*, 0-100**
0,1±(3+8·L/205)0,5±(3+8·L/205)-0,5±(3+8·L/150)
0,1 0,5 0,5 0,5/0,10,1
220±22
50±1
80
6
от 17 до 23
от 55 до 75
от 84 до 106,7
791х369х578465x596x430465x592x430465x695x430
175 100
10000
10
1
Y
Z
Пределы допускаемой абсолютной погрешности
измерений линейных размеров, мкм
2X
Y
Z
3Дискретность, мкм
Питание от сети переменного тока с параметрами:
4
-
напряжение, В;
-
частота, Гц
5Потребляемая мощность, Вт, не более
Условия эксплуатации:
-
диапазон температуры окружающего воздуха, °С;
-
диапазон относительной влажности воздуха, %;
-
диапазон атмосферного давления, кПа
7Габаритные размеры, мм, не более
8Масса, кг, не более
9Наработка на отказ, ч, не менее
10Средний срок службы, лет
L - измеряемый линейный размер, мм;
D - диапазон измерений линейных размеров, мм.
* - c объективами UIS - серии
** - c объективами MM6-OB - серии
*** - в зависимости от модели столика
Лист № 5
всего листов 6
Знак утверждения типа
Знак утверждения типа наносится на боковую панель микроскопа в виде наклейки и
на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измерений
№ п/пИндивидуальные аксессуары /Наименование
Таблица 2
Количество, шт.
1
1
1
1
1
1
1
1
1
1
1
1
STM6-LM-F31
1Микроскоп оптический OLYMPUS STM6-LM
2Счетчик перемещения с дискретностью 0,1мкм по XYZ
3Столик с ходом 250 (Х) х150мм (Y)
STM6-LM-F35
4Микроскоп оптический OLYMPUS STM6-LM
5Счетчик перемещения с дискретностью 0,5мкм по XYZ
6Столик с ходом 250 (Х) х150мм (Y)
STM6-F00
7Микроскоп оптический OLYMPUS STM6
8Счетчик перемещения с дискретностью 0,5мкм по XY
9Столик с ходом 50 (Х) х50мм (Y) (Опция 100х50мм)
STM6-F10
10Микроскоп оптический OLYMPUS STM6
11Счетчик перемещения с дискретностью 0,5мкм/ 0,1мкм по XYZ
12Столик с ходом 100 (Х) х50мм (Y) (Опция 100х100мм)
STM6-F21
13Микроскоп оптический OLYMPUS STM6 с моторизацией по оси Z
14Столик с ходом 150 (Х) х100мм (Y) (Опция 100х100мм)
1
1
Таблица 3
Количество, шт.
1
1
№ п/п
Общие аксессуары /
Наименование
1 Объективы 1х-3х-5х-10х (UIS - серии) или 5х-10х-20х-50х- 100х-
150х (MM6-OB - серии)
2Осветитель: оптоволоконный (галогенная или светодиодная под-
светка)
3Комплект ЗИП
4Руководство по эксплуатации
5Методика поверки
1
1
1
Поверка
осуществляется по документу «Микроскоп измерительный оптический OLYMPUS STM6,
STM6-LM. Методика поверки. МП 2512-0014-2012», утвержденному ГЦИ СИ ФГУП «ВНИ-
ИМ им. Д.И. Менделеева» в феврале 2012 г.
Основное средство поверки – комплект мер длины концевых плоскопараллельных
3 разряда с пределами измерения (0 – 100) мм и (0 – 200) мм по МИ 2060-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
«Микроскопы измерительные оптические OLYMPUS STM6. Руководство по эксплуа-
тации».
«Микроскопы измерительные оптические OLYMPUS STM6-LM. Руководство по экс-
плуатации».
Лист № 6
всего листов 6
Нормативные и технические документы, устанавливающие требования к микроскопам
измерительным оптическим OLYMPUS STM6, STM6-LM
1. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-6
...50 м и длин волн в диапазоне 0,2...50 мкм».
2.Техническая документация фирмы «OLYMPUS Corporation», Япония.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Изготовитель
Фирма «OLYMPUS Corporation», Япония
Адрес: Sun-ei Building, 22-2, Nishi Shinjuku 1- chome, Shinjuku-ku, Tokyo, Japan.
Заявитель
ООО «Мелитэк»
Адрес: 117342, Москва,ул. Обручева, дом. 34/63, стр.2
Тел/факс: (495)781-07-85
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», аттестат аккредитации № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.П.«__»_________20__г.
