Анализаторы удельной поверхности и пористости адсорбционные Gemini, ГРСИ 50051-12
Номер госреестра:
50051-12
Наименование СИ:
Анализаторы удельной поверхности и пористости адсорбционные
Обозначение типа:
Gemini
Производитель:
Фирма "Micromeritics Instrument Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46732
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы удельной поверхности и пористости адсорбционные Gemini
Назначение средства измерений
Анализаторы удельной поверхности и пористости адсорбционные Gemini (далее –
анализаторы) предназначены для измерения характеристик сорбционной емкости газовым
объемным методом с использованием физически сорбирующихся газов: удельной
площади поверхности, удельного объема и диаметра пор дисперсных и пористых
материалов.
Описание средства измерений
Принцип действия анализатора основан на адсорбции и десорбции газов на
внешней и внутренней поверхности (в порах) исследуемых образцов дисперсных и
пористых материалов, таких как адсорбенты, катализаторы, носители катализаторов,
высокодисперсные металлические и керамические порошки и другие наноматериалы.
Ванализаторахиспользуетсястатическийобъемныйметоданализас
адаптированной скоростью. То есть скорость поступления газа к образцу определяется
максимальной скоростью, при которой образец может адсорбировать его.
Анализаторпредставляетсобойавтоматическийприбор,состоящийиз
измерительного блока, системы измерения давления и температуры газа, станции
подготовки образцов (дегазации), вакуумного насоса и блока электроники со встроенным
микропроцессором.
Исследуемый образец перед проведением измерений помещают в порт
предварительной подготовки и дегазируют при температуре до 400
о
С в потоке инертного
газа или в вакууме. Затем пробирку с образцом устанавливают на измерительный порт,
охлаждают до 77 К и заполняют сорбирующимся газом, в качестве которого используют
азот, аргон, диоксид углерода и т.д. Молекулы газа адсорбируются на поверхности
анализируемого вещества и, при адсорбции концентрация молекул в газе и,
соответственно, давление газа снижаются. По изменению давления с момента заполнения
и после наступления равновесия (при фиксированной температуре) определяется объем
поглощенного (адсорбированного) газа. Затем давление увеличивают согласно заданной
программе эксперимента и фиксируют следующее равновесное давление. На основании
полученных значений (относительное падение давления в результате адсорбции, объем
поглощенного газа) – изотерм адсорбции и десорбции – рассчитываются следующие
характеристики: удельная площадь поверхности по методам Лэнгмюра и БЭТ (Брунауэра,
Эммета и Теллера), удельный объем пор и средний размер (диаметр) пор.
Анализатор выпускается в пяти модификациях: Gemini 2365, Gemini 2380,
Gemini 2390а, Gemini 2390p, Gemini 2390t, различающихся датчиками давления и
конструкцией измерительного блока.
Программное обеспечение
Анализатор оснащен встроенным программным обеспечением, позволяющим
проводить контроль процесса измерений, осуществлять сбор экспериментальных данных,
обрабатывать и сохранять полученные результаты измерений. Данные по каждому
исследуемому образцу вычисляются автоматически и выводятся на печать, как в
табличной, так и в графической форме.
лист № 2
всего листов 4
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Gemini
Gemini
V1.xx
-
-
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

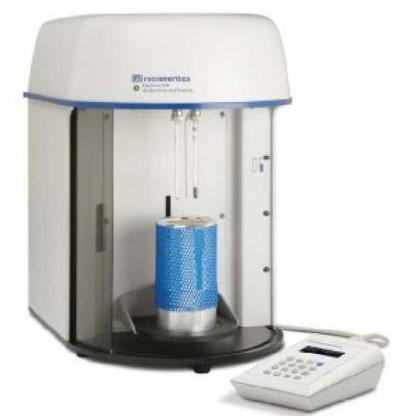

Фотографии внешнего вида анализаторов представлены на рисунке 1.
Рисунок 1
Место нанесения знака поверки
Диапазон измерения удельной площади поверхности, м
2
/г
от 0,01 до 4000
Диапазон измерения диаметра пор, нм
от 2 до 100
± 7,0
Диапазон показаний диаметра пор, нм
от 2 до 400
Метрологические и технические характеристики
Наименование характеристик
1
Значения характеристик
2
Пределы допускаемой относительной погрешности
измерения удельной площади поверхности, % в диапазоне:
от 0,01 до 0,1 м
2
/г
св. 0,1 до 5 м
2
/г
св. 5 до 4000 м
2
/г
± 40
± 5,0
± 2,5
Пределы допускаемой относительной погрешности
измерений диаметра пор, %
лист № 3
всего листов 4
1
2
Диапазон измерения удельного объема пор, см
3
/г
от 4·10
-4
до 2,00
± 10
± 5,0
Пределы допускаемой относительной погрешности
измерений удельного объема пор, %, в диапазоне
от 4·10
-4
до 2·10
-3
см
3
/г вкл.
св. 2·10
-3
до 2,00 см
3
/г вкл.
Параметры источника питания:
Входное напряжение, В
Частота, Гц
220 – 240
50/60
150
740 х 400 х 510
34
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
Температура окружающего воздуха,
°
С
Относительная влажность воздуха, %
от 10 до 35
от 20 до 80
Знак утверждения типа
наносится на боковую панель анализатора методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Наименование
Количество, шт.
Комплектность средства измерений
Анализатор
1
Руководство по эксплуатации
1
Методика поверки МП 13-241-2012
1
Поверка
осуществляется по документу МП 13-241-2012 «ГСИ. Анализатор удельной поверхности
ипористостиадсорбционныйGemini.Методикаповерки»,утвержденному
ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
-стандартныйобразецсорбционныххарактеристикнанопористых
модифицированных силикагелей ГСО 9935-2011;
- стандартный образец зарубежного выпуска с аттестованными значениями
сорбционных характеристик ГСО 9446-2009 (CRM BAM PM-104);
- весы лабораторные электронные I (специального) класса точности по
ГОСТ Р 53228–2008.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам удельной поверхности и пористости адсорбционным Gemini
Техническаядокументацияфирмы-изготовителя«MicromeriticsInstrument
Corporation», США.
лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Анализаторы удельной поверхности и пористости адсорбционные Gemini
применяются вне сферы государственногорегулированияобеспеченияединства
измерений.
Изготовитель
«Micromeritics Instrument Corporation», США, 4356 Communications Dr. Norcross,
GA 30093-901. Tel.: 770.662.3633, fax: 770.662.3696,
.
Заявитель
Общество с ограниченной ответственностью «СИ-ЛАБ» (ООО «СИ-ЛАБ»),
107150, г. Москва, ул. Бойцовая, д.27 офис 217. Тел. (495) 739-58-55, факс (495) 739-58-56,
е-mail:
Е.Р. Петросян
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский
научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000,
г. Екатеринбург, ул. Красноармейская, 4, тел.: (343) 350-26-18, факс: (343) 350-20-39,
e-mail:
.
Аккредитован в соответствии с требованиями Федерального агентства по
техническому регулированию и метрологии и зарегистрирован в Государственном реестре
средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
«___» ______________ 2012 г.
М.п.
