ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Дифрактометры рентгеновские монокристальные D8 QUEST
Назначение средства измерений
Дифрактометры рентгеновские монокристальные D8 QUEST предназначены для
измерения параметров структур монокристаллов с заданными свойствами, определения
формы и структуры элементарной ячейки кристаллов.
QUEST представляют собой
обеспечивающие измерение,
Описание средства измерений
Дифрактометры рентгеновские монокристальные D8
стационарные многоцелевые, автоматизированные приборы,
обработку и регистрацию выходной информации.

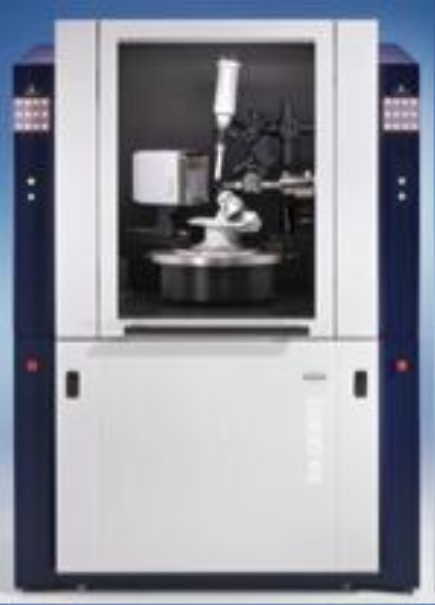

Рисунок 1 - Общий вид дифрактометра рентгеновского монокристального D8 QUEST.

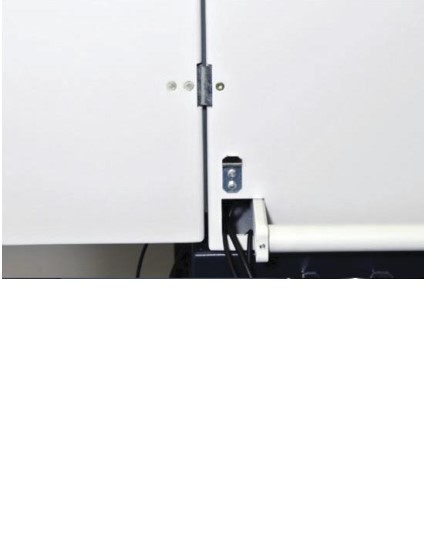

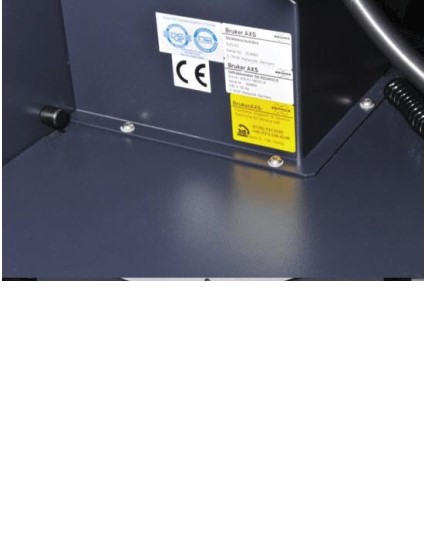

Рисунок 2 – Защита дифрактометров рентгеновских монокристальных D8 QUEST от
несанкционированного доступа.
Лист № 2
Всего листов 5
Защита от несанкционированного доступа осуществляется за счет наличия
опломбированных винтов, защищающих доступ к настройке функциональных блоков
дифрактометра.
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от
атомныхплоскостейкристаллическойрешеткиисследуемоговещества.Дифракция
рентгеновских лучей от кристалла соответствует закону Вульфа-Брегга.
Рентгеновскиелучирассеиваютсянакристаллическойпробе,регистрация
дифракционной картины осуществляется с помощью детектора, позволяющего обеспечить
высокую производительность измерений.
Конструктивнодифрактометрывыполненыввидеотдельныхмодулей,
функционально связанных между собой и управляемых по заданной программе от
компьютера В состав дифрактометров входят источник рентгеновского излучения с
рентгеновскимгенератором,прецизионныйгониометр, высокочувствительный
быстродействующий CCD детектор (charge coupled device – прибор с зарядовой связью)
(детектор APEX II) или быстродействующий CMOS детектор (Complementary metal–oxide–
semiconductor — КМОП — комплементарный металл-оксид-полупроводник), электронный
модуль для сбора и обработки данных, система управления–компьютер и пакет прикладных
программ.
В качестве источника рентгеновского излучения применяется рентгеновская трубка с
молибденовым, медным или серебряным анодами, питание которой осуществляется
рентгеновским генератором высокого напряжения.
В данной модели невозможна установка двух источников рентгеновского излучения,
работающих независимо друг от друга. Пользователь может вручную заменить источник
рентгеновского излучения и получить требуемую длину волны.
Гониометр дифрактометра обеспечивает большую гибкость в выборе взаимного
расположения источника излучения, пробы и детектора.
Высокую точность отсчета угла в дифрактометрах обеспечивают специальные
оптические кодовые датчики.
Для точной установки пробы дифрактометр комплектуется блоком видео-юстировки.
Программное обеспечение
Дифрактометры рентгеновские монокристальные D8 QUEST управляются с помощью
программы Apex2. Программа Apex2 предназначена для работы с низкомолекулярными
соединениями (молекулярная масса менее 1000 а.е.). Данная программа обеспечивает
следующие возможности:
-Установкарежимовизмерения:параметровисточникарентгеновского
излучения, времени измерения и т.д.
-Отображение и обработка дифракционных данных. Включает автоматическое
индицирование дифрактограмм, автоопределение типа элементарной ячейки, разрешение
пиков, масштабирование.
-Прецизионное определение параметров элементарной ячейки
-Редактор отчетов – формирование отчетов о проделанных измерениях, включая
условия проведения экспериментов и параметры элементарной ячейки с указанием
погрешности.
Дляопределенияпараметров элементарнойячейкианализируемогообразца
пользователь использует следующую последовательность действий: позиционирование
образца в визуальным наблюдением через видеокамеру, измерение, определение параметров
элементарной ячейки на основе полученных дифрактограмм.
ДифрактометрырентгеновскиемонокристальныеD8QUESTимеютзащиту
программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень
защиты «С» по МИ 3286-2010.
Лист № 3
Всего листов 5
Наименование
программного
обеспечения
Saint.exe
Идентификаци-
онное наимено-
вание программ-
ного обеспече-
ния
SAINT
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
V8.18C
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
52DE6C71
Алгоритм вычисле-
ния цифрового
идентификатора
программного
обеспечения
Алгоритм элек-
тронной подписи
CRC 32
Метрологические и технические характеристики
(2Тэта), º
Метрологические и технические характеристики дифрактометров рентгеновских
монокристальных D8 QUEST приведены в Таблице 1.
Таблица 1.
Диапазон углового перемещения образца по оси Phi, º360
Диапазон углового перемещения образца по оси Омега, º от минус 270 до плюс 270
Диапазон углового перемещения блока детектирования
от минус 148 до плюс 159
±0,01
Точность позиционирования осей 2Тэта и Омега, º0,005
Воспроизводимость положения осей 2Тэта и Омега, º0,0002
Пределы допускаемой основной абсолютной погрешно-
сти измерения параметров элементарной ячейки, Å
Напряжение питания, В
220 (+10/-15%) или
380 (+10/-15%)
Потребляемая мощность, В·А7000
Габаритные размеры, мм1870 х 1300 х 1140
Масса, кг750 (в зависимости от комплектации)
Время подготовки прибора к работе, час, не более1
Условия эксплуатации
Относительная влажность окружающей среды, %
20 … 80 (при отсутствии конд
е
нса-
ции)
1,0
Оптимальная температура окружающей среды, °C20 … 25
Температура окружающей среды, °C15 … 30
Градиент изменения температуры окружающей среды,
°C/час
Условия хранения и транспортирования
Атмосферное давление, мм рт.ст.375-825
Относительная влажность, %80 (при отсутствии конденсации)
Температура окружающей среды, °Cот минус 20 до + 60
Градиент температуры, °C/час 10
Срок службы, лет, не более 10
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на
титульный лист руководства по эксплуатации в виде компьютерной графики.
Комплектность средства измерений
- Дифрактометр D8 QUEST:
- Источник рентгеновского излучения;
- Блок рентгеновской оптики;
- Коллиматоры;
- Держатель образца;
Лист № 4
Всего листов 5
- Гониометр;
- Детектор рентгеновского излучения;
- Видеокамера.
- Набор юстировочных образцов.
- Компьютер (системный блок, монитор и программное обеспечение).
- Блок внешнего водяного охлаждения.
- Запасные части и расходные материалы.
- Руководство по эксплуатации.
- Методика поверки.
Поверка
осуществляется в соответствии с документом МП 50042-12 «Дифрактометры рентгеновские
монокристальные D8 QUEST. Методика поверки», разработанным и утвержденным ГЦИ СИ
ОАО ФНТЦ «Инверсия» в декабре 2011 г.
Основное средство поверки – стандартный образец Crystal/YLID C11H10O2S,
входящий в комплект поставки, или любой стандартный образец монокристалла,
зарегистрированный в Реестре стандартных образцов Российской Федерации (стандартный
образец №8631-2004 дифракционных свойств кристаллической решетки – оксид алюминия,
или монокристалл корунда ГОСТ 22029-76 или др.).
Сведения о методиках (методах) измерений
Методики измерений приведены в Руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
дифрактометрам рентгеновским монокристальным D8 QUEST
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технические условия»
2. Основные правила обеспечения радиационной безопасности (ОСПОРБ-99) СП
2.6.1.799-99
3. Нормы радиационной безопасности (НРБ-99) СП 2.6.1.758-99
4. СанПиН №2.6.1.1282-03
5. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
1. Осуществление деятельности в области охраны окружающей среды
2.Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта
3. Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям
Изготовитель
«Bruker AXS Inc», США
5465 East Cheryl Parkway, MADISON, WI 53711-5373, USA
Тел.: +1 (608) 276-30-00
Факс: +1 (608) 276-30-06
вебсайт:
e-mail:
Лист № 5
Всего листов 5
Заявитель
ООО «Брукер»
119334, г.Москва, Ленинский проспект, 47, ИОХ им. Зелинского
Тел.: +7 (495) 502-90-06
Факс: +7 (495) 502-90-07
вебсайт:
e-mail:
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия», аттестат аккредитации № 30076-08 от 27.06.2008, 107031,
г.Москва, ул. Рождественка, д.27, тел/факс (495) 608-45-56,
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.П.«»____________ 2012 г.
