Зонды для измерения параметров качества воды Intellisonde, ГРСИ 50006-12
Номер госреестра:
50006-12
Наименование СИ:
Зонды для измерения параметров качества воды
Обозначение типа:
Intellisonde
Производитель:
Фирма "Intellitect Water Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46677
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Зонды для измерения параметров качества воды Intellisonde
Назначение средства измерений
Зонды для измерения параметров качества воды Intellisonde (далее - зонды) применяются
для измерений рН, окислительно-восстановительного потенциала (ОВП), массовой концентра-
ции растворенного кислорода, свободного и общего хлора, удельной электрической проводимо-
сти (УЭП), мутности, массовой концентрации ионов (ионов аммония, фторид-ионов, нитрат-
ионов) и температуры воды.
Описание средства измерений
Принцип работы зондов потенциометрический, основан на измерении потенциалов на
электродах первичных преобразователей
Конструктивно зонд состоит из стержня из нержавеющей стали, стопорного устройства
для фиксации зонда в трубе на определенной глубине, контргайки для обеспечения безопасного
резьбового крепления зонда во втулке диаметром 1,5 дюйма, головки датчика, корпуса/основы
для разъемов и крышки.
Зонды выпускаются пяти моделей, которые отличаются измеряемыми параметрами. Мо-
дель I 1000 предназначена для измерений температуры и мутности воды; модель I 2000 предна-
значена для измерений температуры, мутности, проводимости, массовой концентрации свобод-
ного и общего хлора. Модель I 3000 предназначена для измерения массовой концентрации сво-
бодного и общего хлора, растворенного кислорода, мутности, проводимости и температуры во-
ды. Модель I 4000 предназначена для измерений массовой концентрации свободного и общего
хлора, рН, ОВП, мутности, проводимости и температуры воды. МодельI 5000 предназначе-
на для измерений массовой концентрации свободного и общего хлора, растворенного кислоро-
да, рН, ОВП, мутности, проводимости, массовой концентрации ионов аммония, фторид-ионов,
нитрат-ионов и температуры воды.

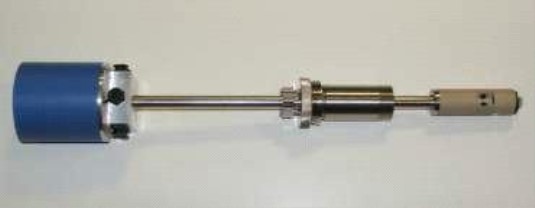

Фотографии внешнего вида зонда представлены на рисунке 1.
Программное обеспечение
Зонд оснащен встроенным программным обеспечением и подключается к персональ-
ному компьютеру через интерфейс Ethernet.
Зонды имеют защиту встроенного программного обеспечения от преднамеренных или
непреднамеренных изменений, реализованную изготовителем на этапе производства путем ус-
тановки системы защиты микроконтроллера от чтения и записи. Вследствие установленной
производителем защиты от чтения и записи провести идентификацию встроенного программ-
ного обеспечения не представляется возможным.
Рисунок 1
Место нанесения знака поверки
лист № 2
всего листов 3
Метрологические и технические характеристики
00I 2000I 3000I 4000I 5
---± 0,2
Наименование характеристики
I 10
Значение характеристики для модели
000
Диапазон измерений рН ---от 0 до 14
Пределы допускаемой абсолютной погрешности
измерений рН
Диапазон измерений ОВП, мВ---
от минус 1000
до 1000
---± 1,5
± 0,5
-± 5,0
± 1,0
-от 0,05 до 5,00
---
----
----± 5
Пределы допускаемой абсолютной погрешности
измерений ОВП, мВ
Диапазон измерений мутности, ЕМФ/NTUот 0,5 до 50
Пределы допускаемой абсолютной погрешности
измерений мутности, ЕМФ/NTU
Диапазоны измерений УЭП, мкСм/см-от 1 до 1000
Пределы допускаемой относительной погрешно-
сти измерений УЭП, %
Диапазон измерений температуры воды,
о
Сот 0 до 50
Пределы допускаемой абсолютной погрешности
измерений температуры воды,
о
С
Диапазон измерений массовой концентрации сво-
бодного и (или) общего хлора, мг/дм
3
Пределы допускаемой относительной погрешно-
сти измерений массовой концентрации свободно--± 10
го и (или) общего хлора, %
Диапазон измерений массовой концентрации рас-от 0,4от 0,4
творенного кислорода, мг/дм
3
до 20,0 до 20,0
Пределы допускаемой относительной погрешно-
сти измерений массовой концентрации раство---± 10-± 10
ренного кислорода, %
Диапазон измерений массовой концентрации ио-от 0,01
нов
*
, г/дм
3
до 1,0
Пределы допускаемой относительной погрешно-
сти измерений массовой концентрации ионов, %
Диапазон показаний скорости потока воды, м/сот 0 до 2
Диапазон показаний цветности, Hazen от 0 до 50
Параметры источника питания:
- источник постоянного тока, напряжение, В24
- встроенная батарея, напряжение, В12
Потребляемая мощность, В·А, не более 6
Габаритные размеры:
- длина, мм, не более600
- диаметр, мм, не более100
Масса, кг, не более 3,5
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот минус 10 до 60
- относительная влажность воздуха, %, не более 80
Средний срок службы, лет, не менее 10
*Примечание: ионов аммония, нитрат-ионов или фторид-ионов в зависимости от комплекта по-
ставки
Знак утверждения типа
наносится на переднюю панель зонда методом наклейки и на титульный лист Руководства по
эксплуатации типографским способом.
лист № 3
всего листов 3
Комплектность средства измерений
Наименование
Зонд Intellisonde с датчиками согласно заказу
Руководство по эксплуатации
Методика поверки МП 12 -241-2012
Количество, шт.
1
1
1
Поверка
осуществляется по документу МП 12-241-2012 «ГСИ. Зонды для измерения параметров каче-
ства воды Intellisonde. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- буферные растворы 2-го разряда по ГОСТ 8.135-2004;
- стандартные образцы удельной электрической проводимости ГСО 7375-97 – ГСО 7378-97;
- стандартные образцы состава газовой смеси O
2
-N
2
ПГС 3713-87, ПГС 3723-87, ПГС 3729-87;
- стандартные образцы мутности ГСО 7271-96;
- стандартные образцы состава ионов ГСО 7269-96, ГСО 7261-96, ГСО 7258-96;
- стандартный образец - имитатор хлора ГСО 7106-94;
- колбы мерные II класса точности по ГОСТ 1770;
- пипетки II класса точности по ГОСТ 29169;
- термометры ртутные стеклянные типа ТЛ-4;
- иономер с возможностью измерений ОВП.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к зондам для из-
мерения параметров качества воды Intellisonde
Техническая документация изготовителя «Intellitect Water Ltd», Великобритания.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области охраны окружающей среды
Изготовитель
«Intellitect Water Ltd», Великобритания, Basepoint Business Centre, Aviation Park West,
Christchurch, Dorset, BH23 6NX, UK, Тел. +44 (0) 1202 651280.
.
Заявитель
Общество с ограниченной ответственностью «Аква-тэк» (ООО «Аква-тэк»), 620034,
г. Екатеринбург,ул.Бебеля,17,тел./факс+7 (343) 373-74-14,e-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «УНИИМ», 620000, г.Екатеринбург, ул.Красноармейская, 4, тел. (343)
350-26-18, факс: (343) 350-20-39, e-mail:
.
Зарегистрирован в Государственном реестре средств измерений под № 30005-11. Атте-
стат аккредитации от 03.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«___» ______________ 2012 г.
