Установки поверочные на базе мерников с накопительной емкостью и устройством переключения потока УПМ \"Вектор, ГРСИ 50002-12
Номер госреестра:
50002-12
Наименование СИ:
Установки поверочные на базе мерников с накопительной емкостью и устройством переключения потока
Обозначение типа:
УПМ \"Вектор
Производитель:
ЗАО "ИПФ "Вектор", г.Тюмень
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 10 шт. с зав.№ 1 … 10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46670
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные на базе мерников с накопительной емкостью
и устройством переключения потока УПМ «Вектор»
Назначение средства измерений
Установки поверочные на базе мерников с накопительной емкостью и устройством пере-
ключения потока УПМ «Вектор», (далее – установки), предназначены для поверки трубопоршне-
вых поверочных установок ТПУ 1-го и 2-го разряда всех типов стационарного и передвижного ис-
полнения.
Описание средства измерений
Принцип работы установки основан на сравнении объема жидкости, прошедшей через
поверяемое средство (ТПУ), с эталонной мерой вместимости.
Конструктивно установка представляет собой функционально объединенные меры вме-
стимости, трубопровод и емкости для хранения воды. Установка размещена в блок-боксе площа-
дью 18 м
2
.
Установка включает в себя:
- гидравлическую систему;
- комплект эталонных мер вместимости;
- шкаф управления.
Гидравлическая система предназначена для создания расхода через ТПУ и хранения
жидкости. Гидравлическая система состоит из емкости-хранилища, пролетной трубы, насосов,
преобразователя расхода, устройства переключения потока, накопительной емкости, запорной ар-
матуры.
Меры вместимости предназначены для измерений объема жидкости при проведении по-
верки ТПУ. В качестве эталонной меры вместимости используются мерники металлические эта-
лонные 1 разряда и набор стеклянной мерной посуды по ГОСТ 1770-74.
Шкаф управления предназначен для управления насосами и устройством переключения
потока.

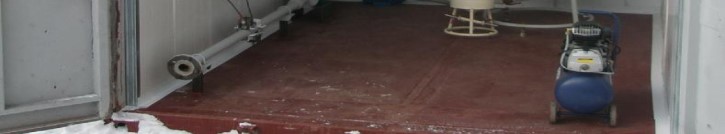

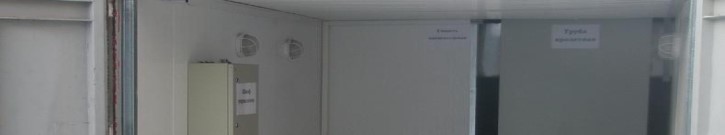

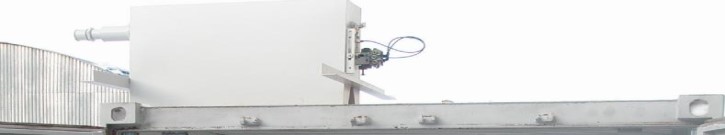

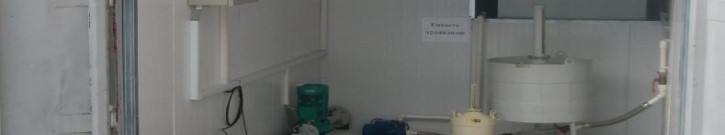

Общий вид Установки УПМ «Вектор»
Лист № 2
Всего листов 3
Метрологические и технические характеристики
6000
1500
Технические и метрологи-
ческие характеристики
вода ГОСТ Р 51232-98
от 1 до 100
от + 10 до + 30
10, 50, 100, 200, 500, 1000
± 0,02
± 2,5
± 0,2
± 0,025
3,0
6,0
220/380 В ± 15 %
15
Наименование параметра
Поверочная жидкость
Диапазон расходов, м
3
/ч
Температура рабочей среды, ºС
Вместимость мерников, дм
3
Пределы допускаемой относительной погрешности
измерения объема жидкости, %
Пределы допускаемой относительной погрешности измерения
расхода, %, не более
Пределы допускаемой абсолютной погрешности измерения тем-
пературы, ºС
Предел допускаемой относительной погрешности установки, %
Номинальная вместимость накопительной емкости, м
3
, не менее
Номинальная вместимость емкости-хранилища, м
3
, не менее
Напряжение сети питания переменного тока частотой (50 ± 1) Гц
Потребляемая мощность, не менее, кВт
Габаритные размеры блок – бокса
(длина х ширина х высота), мм, не более:
6000х3000х2600
Масса составных частей установки, кг, не более:
- блок – бокса
- установки
Срок службы, не менее
10 лет
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом штемпелевания.
Комплектность средства измерений
В состав установки входит:
- насос с частотным регулятором производительностью до 100 м
3
/ч, шт.2
- соединительные трубопроводы и арматура, комп. 1
- устройство переключения потока пропускной способностью до 100 м
3
/ч, шт. 1
- турбинный преобразователь расхода (НОРД-М 40, НОРД-М 65,
PTF 025, PTF 080
)
*
1 -
манометр типа МТИ с ВПИ 1,6 МПа, КТ 1,5, шт. 1 -
термометр ртутный стеклянный лабораторный ТЛ-4 1 -
емкость-хранилище, шт. 1 -
накопительная емкость, шт. 1 -
мерники металлические эталонные 1-го разряда МО-1р
с вместимостью 10, 50, 100, 200, 500, 1000 дм
3
в зависимости от поверяемой ТПУ
*
-мерная посуда (колбы 2000, 500 мл, цилиндр 1000, 100 мл), по ГОСТ 1770-74, шт.4
- шкаф управления, шт. 1
-Руководство по эксплуатации, экз. 1
-Методика поверки, экз. 1
Примечание: *- в соответствии с заказом
Поверка
осуществляется по документу МП 50002-12 «Инструкция ГСИ «Установки поверочные на базе
мерников с накопительной емкостью и устройством переключения потока УПМ «Вектор» Мето-
дика поверки», утверждённому ГЦИ СИ ФБУ «Тюменский ЦСМ» 10 августа 2011 г.
Лист № 3
Всего листов 3
Перечень эталонов, применяемых при поверке:
- весы специального класса точности по ГОСТ Р 53228-2008;
- гири класса точности F1 по ГОСТ 7328-2001;
- термометры стеклянные с ценой деления 0,1
°
С.
- частотомер электронно-счетный с ценой младшего разряда 0,001 с.
Сведения о методиках (методах) измерений
Методика выполнения измерений установкой изложена в МИ 1972-95 «Рекомендация.
ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на
базе весов ОГВ или мерников», утвержденной ФГУП ВНИИР в 1995 г.
Нормативные и технические документы, устанавливающие требования к установке
- ГОСТ 8.470-82 ГСИ Государственная поверочная схема для средств измерений объема
жидкости;
- ГОСТ 8.510-2002 ГСИ Государственная поверочная схема для средств измерений рас-
хода и объема жидкости;
- МИ 1972-95 Рекомендация ГСИ Установки поверочные трубопоршневые. Методика по-
верки поверочными установками на базе весов ОГВ или мерников
-Руководство по эксплуатации «Установка поверочная на базе мерников с накопительной
емкостью и устройством переключения потока УПМ «Вектор»».
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений:
- Эталоны единиц величин.
Изготовитель:
ЗАО «ИПФ Вектор», 625031, Россия, г. Тюмень, ул. Шишкова, 88,
тел. (3452) 388-720, факс 388-727, Е-mail:
.
Испытательный центр
ГЦИ СИ ФБУ «Тюменский ЦСМ». Регистрационный номер 30024-11
625027, г. Тюмень, ул. Минская, д. 88. Тел./Факс 3452-280084 E-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
МП«
»
2012г.
