Номер госреестра:
49997-12
Наименование СИ:
Тестер навигационный
Обозначение типа:
IFR 4000
Производитель:
Фирма "Aeroflex Incorporated", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 103006383
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46621
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестер навигационный IFR 4000
Назначение средства измерений
Тестер навигационный IFR 4000 (далее по тексту – тестер) предназначен для измере-
ний: частоты, выходной мощности, параметров амплитудной и частотной модуляции ВЧ и
УВЧ приемников; коэффициента стоячей волны по напряжению антенн; параметров аварий-
ных передатчиков, работающих в системе КОСПАС/САРАТ; а также имитации систем сле-
пой посадки и навигационных радиомаяков.
Рисунок 1
Примечание: * - место нанесения знака об утверждении типа,
** - место нанесения пломбы (заводская наклейка)
Программное обеспечение
Программное обеспечение (ПО) «IFR4000» предназначено для управления режимами
работы тестера и отображения измерительной информации.
Идентификационные данные (признаки) метрологически значимой части ПО приведе-
ны в таблице 1.
Описание средства измерений
Конструктивно тестер выполнен в виде переносного прибора. Все узлы размещены в
металлическом корпусе, индикация выходных параметров осуществляется на жидкокристал-
лическом дисплее, на передней панели расположены кнопки установки выходных параметров
и режимов работы, в верхней торцевой части тестера выполнены соединительные разъемы.
Принцип действия тестера основан на сравнении параметров выходного (входного)
сигнала с опорным сигналом и выдачей измерительной информации на отображающее уст-
ройство.
Режимы работы тестера:
- генератор высокочастотного сигнала в режимах VOR, LOC, G/S, MARKER, COMM;
- встроенный частотомер;
- встроенный измеритель модуляции.

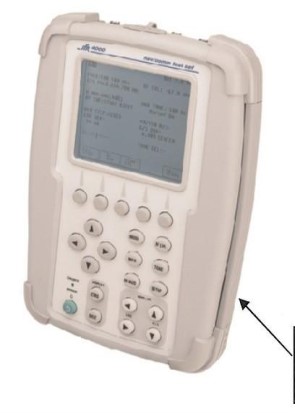

Внешний вид тестера, места наклеек и пломбировки приведены на рисунке 1.
я
*
**
Лист № 2
всего листов 6
Таблица 1
Наименование Идентифика-Номер версииЦифровой идентифи-Алгоритм вы-
ПОционное на- (идентификаци- катор ПО (контроль- числения циф-
именованиеонный номер)ная сумма)рового иденти-
ПО ПО фикатора ПО
IFR4000IFR4000v. 2.135475DEEB7D86AC38Md5
A5C4DF987B113DF8
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики тестера приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение
Генератор высокочастотного сигнала
Диапазон частот в режиме Marker Beacon Channel, МГцот 72 до 78 (с шагом 25 кГц)
Значения фиксированных частот в режиме Marker Beacon Preset,
МГц74,5; 75,0 и 75,5
Диапазон частот в режиме Beacon Variable, МГц от 72 до 78 (с шагом 1 кГц)
Диапазон частот в режиме VOR Channel, МГц от 108,0 до 117,95
(с шагом 50 кГц)
Значения фиксированных частот в режиме VOR Preset, МГц
108,0; 108,05 и 117,95
Диапазон частот в режиме VOR Variable, МГцот 107 до 118 (с шагом 1 кГц)
Диапазон частот в режиме LOC Channel, МГц от 108,0 до111,95
(с шагом 50 кГц)
Значения фиксированных частот в режиме LOC Preset, МГц108,1; 108,15 и 110,15
Диапазон частот в режиме LOC Variable, МГц от 107,0 до 113,0
(с шагом 50 кГц)
Диапазон частот в режиме G/S Channel, МГцот 329,15 до 335,0
(с шагом 50 кГц)
Значения фиксированных частот в режиме G/S Preset, МГц334,25; 334,55 и 334,70
Диапазон частот в режиме G/S Variable, МГц от 327,0 до 337,0
(с шагом 1 кГц)
Диапазон частот в режиме Comm AM Channel, МГцот 10 до 400 с шагом 25 кГц,
от 118 до 156 с шагом 8,33 кГц
Значения фиксированных частот в режиме Comm AM Preset,118,00; 137,00 и 156,00
МГц (VHF Band)
225,00; 312,00; 400,00
(UHF Band)
Диапазон частот в режиме Comm AM Variable, МГцот 10 до 400 (с шагом 1 кГц)
Диапазон частот в режиме Comm FM Channel, МГц от 10 до 400 (с шагом 25 кГц)
Значения фиксированных частот в режиме Comm FM Pre-set, МГц 156; 165 и 174
Диапазон частот в режиме Comm FM Variable, МГцот 10 до 400 (с шагом 1 кГц)
Диапазон установки уровня выходного сигнала на разъеме
ANTENNA в режиме Single Carrier, дБ/мВт:
от 10 до 75 МГцот минус 17 до минус 67 (с
шагом 0,5 дБ)
от 75 до 400 МГцот плюс 13 до минус 67 (с
шагом 0,5 дБ)
Лист № 3
всего листов 6
от 75 до 400 МГц
Значение
±3
0
±2,5
от 0 до минус 76 (с шагом
0,5 дБ)
±3
+13
±2
минус 7
±2
от минус 7 до минус 83
(с шагом 0,5 дБ)
±3
Наименование характеристики
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме ANTENNA в режиме Single Carrier, дБ
Значение уровня выходного сигнала на разъеме ANTENNA в ре-
жиме Dual Mode – LOC, дБ/мВт
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме ANTENNA в режиме Dual Mode – LOC, дБ
Диапазон установки уровня выходного сигнала на разъеме
ANTENNA в режиме Dual Mode - G/S, дБ/мВт
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме ANTENNA в режиме Dual Mode - G/S, дБ
Значение уровня выходного сигнала на разъеме ANTENNA в ре-
жиме Tri-Mode – Marker, дБ/мВт
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме ANTENNA в режиме Tri-Mode - Marker, дБ
Значение уровня выходного сигнала на разъеме ANTENNA в ре-
жиме Tri-Mode – LOC, дБ/мВт
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме ANTENNA в режиме Tri-Mode - LOC, дБ
Диапазон установки уровня выходного сигнала на разъеме
ANTENNA в режиме Tri-Mode - G/S, дБ/мВт
Пределы допускаемой погрешности установки уровня выходно-
го сигнала на разъеме ANTENNA в режиме Tri-Mode - G/S, дБ
Диапазон установки уровня выходного сигнала на разъеме RF I/O
в режиме Single Carrier, дБ/мВт:
от 10 до 75 МГц
от минус 40 до минус 130
(с шагом 0,5 дБ)
от минус 12 до минус 130
(с шагом 0,5 дБ)
±2,5
±2,0
±3
минус 22
±2
от минус 22 до минус 101
(с шагом 0,5 дБ)
±2,5
±0.02
30; 1020; 9960
от 0 до 55
480
± 2
± 25
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме RF I/O в режиме Single Carrier, дБ:
от минус 12 до минус 39,5 дБ/мВт
от минус 40 до минус 94,5 дБ/мВт
от минус 95 до минус 120 дБ/мВт
Значение уровня выходного сигнала на разъеме RF I/O в режиме
Dual Mode – LOC, дБ/мВт
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме RF I/O в режиме Dual Mode - LOC, дБ
Значение уровня выходного сигнала на разъеме RF I/O в режиме
Dual Mode - G/S, дБ/мВт
Пределы допускаемой погрешности установки уровня выходного
сигнала на разъеме RF I/O в режиме Dual Mode - G/S, дБ
Пределы допускаемой относительной погрешности установки
частоты тона, %
Режим VOR
Значения фиксированных частот тона, Гц
Диапазон значений коэффициента амплитудной модуляции, %
Значение девиации частоты на поднесущей частоте 9960 Гц, Гц
Пределы допускаемой относительной погрешности установки ко-
эффициента амплитудной модуляции, %
Пределы допускаемой абсолютной погрешности установки де-
виации частоты, Гц
Режим LOC
Значения фиксированных частот тона, Гц
90; 150; 1020
Лист № 4
всего листов 6
Наименование характеристикиЗначение
Диапазон значений коэффициента амплитудной модуляции, %:
для частот тона 90 и 150 Гцот 0 до 28
для частоты тона 1020 Гцот 0 до 42
Пределы допускаемой относительной погрешности установки ко-
эффициента амплитудной модуляции, %± 2,5
Режим G/S
Значения фиксированых частот тона, Гц90; 150
Диапазон значений коэффициента амплитудной модуляции, % от 0 до 50
Пределы допускаемой относительной погрешности установки ко-
эффициента амплитудной модуляции, %± 2,5
Режим MARKER
Значения фиксированы частот тона, Гц400; 1300; 3000
Диапазон значений коэффициента амплитудной модуляции, % от 0 до 95
Пределы допускаемой относительной погрешности установки ко-
эффициента амплитудной модуляции, %± 5
Режим COMM
Диапазон значений коэффициента амплитудной модуляции, %от 0 до 95
Пределы допускаемой относительной погрешности установки ко- ± 2,5
эффициента амплитудной модуляции, %
Диапазон значений девиации частоты, кГцот 1 до 15
Пределы допускаемой относительной погрешности установки де-
виации частоты, %± 5
Режим встроенного частотомера
Диапазон измеряемых частот на разъеме RF I/O, МГцот 10 до 400
Диапазон измеряемых частот на разъеме AUX I/O, МГц от 1 до 10
Пределы допускаемой абсолютной погрешности измерений час- 2∙10
-6
∙fc, где fс – частота
тоты входного синусоидального сигнала, Гц входного сигнала, Гц
Режим встроенного измерителя модуляции
Диапазон значений коэффициента амплитудной модуляции, %от 10 до 99
Пределы допускаемой относительной погрешности измерений ко-
эффициента амплитудной модуляции, %± 10
Диапазон измеряемых значений девиации частоты, кГц от 1 до 15
Пределы допускаемой абсолютной погрешности измерений де-
виации частоты при девиации частоты 10 кГц, Гц400
Габаритные размеры (длина
´
ширина
´
высота), мм, не более 69
´
231
´
285
Масса, кг, не более 3,6
Напряжение питания от сети переменного тока частотой от 49,5
до 50,5 Гц, Вот 198 до 242
Потребляемая мощность, В·А, не более 55
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
от 15 до 25
- относительная влажность воздуха при температуре 20
°
С, %
до 80
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на ти-
тульный лист Руководства по эксплуатации и на лицевую панель тестера в виде наклейки.
Комплектность средства измерений
Комплект поставки включает:
- тестер навигационный IFR 4000 – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- антенна – 1 шт.;
Лист № 5
всего листов 6
- методика поверки – 1 шт.;
- блок питания – 1 шт.;
- упаковочная тара – 1 шт.
Поверка
осуществляется по документу МП 49997-12 «Инструкция. Тестер навигационный IFR 4000
фирмы «Aeroflex Incorporated», США. Методика поверки», утвержденному руководителем
ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в декабре 2011 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-66 регистрационный № 9273-85 (пределы допускаемой
относительной погрешности по частоте встроенного кварцевого генератора
±
5·10
-7
за год);
- ваттметр двухканальный NRP R&S с преобразователями NRP-Z91 и NRP-Z55 регистрацион-
ный № 37008-08 (пределы допускаемой относительной погрешности измерений мощности ±5
%);
- измеритель модуляции СКЗ-45 регистрационный № 9331-94 (диапазон несущих частот от 0,1
до 1000 МГц; диапазон модулирующих частот от 0,02 до 200 кГц, пределы допускаемой по-
грешности измерений коэффициента AM и девиации частоты ±2 %);
- генератор Г4-176 регистрационный № 20534-00 (диапазон частот от 0,1 до 1020 МГц, преде-
лы допускаемой основной погрешности установки частоты 5·10
-7
);
- аппаратура для поверки измерителей коэффициента амплитудной модуляции К2-34 регист-
рационный № 6793-78 (пределы допускаемой основной погрешности устанавливаемого зна-
чения коэффициента AM: ±(0,5·10
-2
·М+0,07)%, где М-коэффициент АМ;
- установка образцовая измерительная К2-38 регистрационный № 8121-81 (диапазон несущих
частот от 0 до 450 МГц, диапазон модулирующих частот от 20 Гц до 200 кГц, пределы допус-
каемой погрешности установки девиации частоты ± 1 %).
Сведения о методиках (методах) измерений
Тестер навигационный IFR 4000. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к тестеру нави-
гационному IFR 4000
Техническая документация фирмы – изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обя-
зательным требованиям.
Изготовитель
Фирма «Aeroflex Incorporated», США
35 South Service Road • Plainview, Ny 11803-4193
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО «Лайнтест»)
109428, г. Москва, ул. Стахановская, д. 6
Тел. (495) 660-52-99, 956-55-05, Факс (495) 330-25-39
Лист № 6
всего листов 6
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учре-
ждение «Главный научный метрологический центр Министерства обороны Российской Феде-
рации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального агентства
по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____» _______________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51376-12 | Тестер параметров цифровых интегральных микросхем | ЕТС-780 | ООО "ДМТ Трейдинг", Беларусь, г.Минск | 3 года | Перейти |
| 28643-05 | Комплексы измерительные телевизионных радиоцентров и систем кабельного телевидения | ТЕСТЕР-Э | ООО НПФ "НИИР-КОМ", г.Москва | 2 года | Перейти |
| 18354-99 | Тестер оптический | LTS-3900 | Фирма "EXFO Electro-Optical Engineering Inc.", Канада | 1 год | Перейти |
| 73825-19 | Тестер радиокоммуникационный универсальный | CMU200 | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 1 год | Перейти |
| 49997-12 | Тестер навигационный | IFR 4000 | Фирма "Aeroflex Incorporated", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
