Номер госреестра:
49996-12
Наименование СИ:
Трансформаторы тока
Обозначение типа:
OSKF 550
Производитель:
Фирма "ALSTOM Grid Inc.", США
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 486913 … 486918
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46617
об утверждении типа средств измерений
лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока OSKF 550
Назначение средства измерений
Трансформаторы тока OSKF 550 (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления, применяются в сетях на напряжения 500 кВ
переменного тока промышленной частоты.
Описание средства измерений

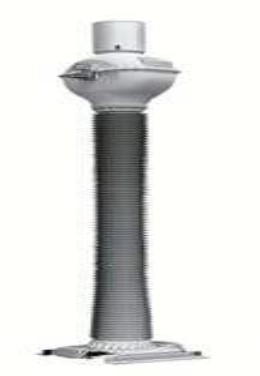

ТрансформаторытокаOSKF550представляютсобой
однофазный электромагнитный масштабный преобразователь.
Сердечники и вторичные обмотки расположены в верхней части
внутри корпуса из алюминиевого сплава, который смонтирован
на опорном изоляторе. Высоковольтная изоляция внутри
трансформатора бумажномасленная. Наверху головки
трансформатора находитсямаслорасширитель.Первичная
обмоткавыполненаввиде 1 виткашины в головке
трансформатора. Трансформатор имеет две вторичных обмотки
дляизмеренийи учета, равномерно намотанныхна
тороидальныеленточные сердечники. Выводывторичных
обмоток пропущены через опорную трубу и подключены к
клеммам контактной коробки на раме основания
трансформатора.
500/√3
50
2000 – 1000
1
0,2S; 0,5
20
10
Метрологические и технические характеристики
Номинальное первичное напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальные первичные токи, А
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений
Номинальная нагрузка вторичной обмотки для измерений
с коэффициентом мощности cos φ2 = 0,8, В∙А
Номинальный коэффициент безопасности
вторичной обмотки для измерений и учета, не более
Габаритные размеры, мм,
(длина×ширина×высота)
Масса, кг
Климатическое исполнение по ГОСТ 15150-69
995×990×5275
1370
УХЛ1
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспортов.
Комплектность средства измерений
Трансформатор тока OSKF 550
Паспорт
6 шт. (Зав. №№ 486913, 486914, 486915, 486916,
486917, 486918).
6 экз.
лист № 2
всего листов 2
2
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05);
прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока OSKF 550
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная
схемадлясредствизмеренийкоэффициентаиугламасштабногопреобразования
синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «ALSTOM Grid Inc.», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществление торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
Фирма "ALSTOM Grid Inc.", США
Адрес: One Ritz Avenue, Waynesboro, GA, 30830, США
Заявитель
ООО «Прософт-Системы»,
Юридический адрес: 620062 г. Екатеринбург, пр. Ленина д. 95, кв.16.
Фактический адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а.
Тел.: (343) 376-28-20, факс (343) 376-28-30
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииЕ.Р. Петросян
«___» ________ 2012 г.
