Номер госреестра:
49993-12
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JDQX-110/220
Производитель:
Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46612
об утверждении типа средств измерений
лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения JDQX-110/220
Назначение средства измерений
Трансформаторы напряжения типа JDQX-110/220 предназначены для передачи
измерительнойинформациисредствамизмерения,устройствамзащиты,автоматики,
сигнализации и управления в установках переменного тока промышленной частоты на классы
напряжения 110 и 220 кВ. Применяются в КРУЭ.
Описание средства измерений

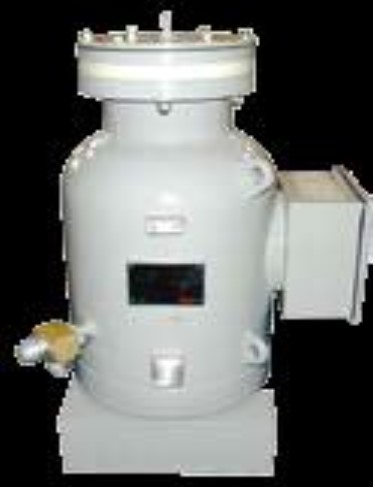

Трансформаторы напряжения типа JDQX-110/220, являются электромагнитными
однофазными трансформаторами с элегазовой изоляцией. Принцип действия основан на
явлении взаимной индукции в обмотках, намотанных на
один сердечник. Напряжение во вторичной обмотке
зависитотнапряжения,поданноговпервичную
обмотку, и соотношения витков первичной и вторичной
обмоток. Первичная и вторичные обмотки расположены
в баке из алюминиевого сплава, заполненном элегазом с
минимальным рабочим давлением 350 кПа. Плотность
элегаза контролируется специальныммонитором
плотности. Для обеспечения безопасности предусмотрен
предохранительный клапан с разрывной мембраной.
Трансформатор может иметь до четырех вторичных
обмоток – измерительных и/или защитных. На крышке
горловины бака установлен проходной изолятор из
эпоксидной смолы. На боковой стороне бака находится
коробка вторичныхвыводов. Крышка контактной
коробки пломбируется для предотвращения
несанкционированного доступа. Изготавливаются две
модификаций трансформаторов,обозначаемыекак
JDQX-110 и JDQX-220.
Метрологические и технические характеристики
Характеристики
JDQX-110
JDQX-220
110000/
Ö
3
126
220000/
Ö
3
252
100/3; 100/√3; 100
0,2; 0,5; 1,0; 3,0
От 10 до 150
Номинальные первичные напряжения, В
Наибольшие рабочие напряжения, кВ
Номинальные вторичные напряжения, В
Для измерительных обмоток:
Классы точности
Номинальные нагрузки, В·А
Для защитных обмоток:
Классы точности
Номинальные нагрузки, В·А
Нагрузка дополнительной обмотки, В∙А
Предельная мощность, В·А
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры (ДхВ), мм
310
Ø485х800
3P; 6Р
От 100 до 300
До 300
2000
50
450
Ø645х985
Климатическое исполнение по ГОСТ 15150-69 У3 в диапазоне -30…+50 °С
Лист № 2
всего листов 2
на табличку трансформатора гравировкой и на
Знак утверждения типа
Знак утверждения типа наносится
паспорт - типографским способом.
Комплектность средства измерений
Трансформатор напряжения JDQX-110/220 - 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по
ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика
поверки". Основные средства поверки:
-ТрансформаторынапряженияэталонныеNVOS(номинальноепервичное
напряжение 110/√3; 220/√3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации «Трансформаторы напряжения типа JDQX-
110/220» фирмы «
Xian XD High Voltage Apparatus Co., LTD.
» (КНР).
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения JDQX-110/220
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществлении торговли и товарообменных операций;
- выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «
Xian XD High Voltage Apparatus Co., LTD.
» (КНР)
Адрес : No.95, 12th Feng Cheng Road, Xian, China.
Тел. +86-029-88312666, факс +86-029-88832200
Заявитель
ООО «Евроконтракт – Высоковольтные аппараты»,
Адрес: 143900, Россия, г.Балашиха, Московская область, Объездное шоссе,12
Тел. +7(495) 788 67 60, факс. +7(495) 788 67 61
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66,
e-mail:
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«____
» __________
2012 г.
