Номер госреестра:
49987-12
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JSQX-110
Производитель:
Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46606
об утверждении типа средств измерений
лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения JSQX-110
Назначение средства измерений
ТрансформаторынапряжениятипаJSQX-110предназначеныдляпередачи
измерительной информации средствам измерения, устройствам защиты, автоматики,
сигнализации и управления в установках переменного тока промышленной частоты,
применяются в сетях 110 кВ. Применяются в КРУЭ и в газовых выключателях.
Описание средства измерений

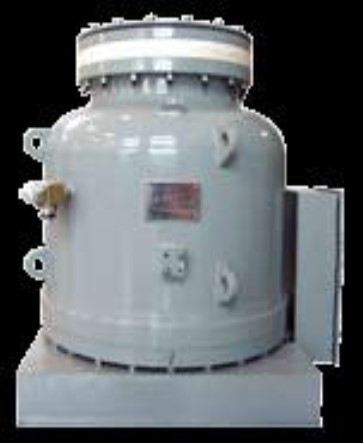

Трансформаторы напряжения JSQX-110, являются трехфазными электромагнитными
трансформаторами с элегазовой изоляцией. Принцип действия основан на явлении взаимной
индукции в обмотках, намотанных на один сердечник.
Напряжениевовторичнойобмоткезависитот
напряжения, поданного в первичную обмотку, и
соотношения витков первичной и вторичной обмоток.
Вгерметичномбакеиз алюминиевогосплава,
заполненном элегазомс минимальным рабочим
давлением 350 кПа, расположены три блока обмоток.
Плотность элегазаконтролируется специальным
монитором плотности. Для обеспечения безопасности
предусмотрен предохранительный клапан с разрывной
мембраной. Каждый из трех блоков трансформатора
может иметь до четырех вторичных обмоток –
измерительных и/или защитных. На крышке горловины
бака установлен проходной изолятор из эпоксидной
смолы. На боковой поверхности бака находится
коробка вторичных выводов. Крышка контактной
коробки пломбируется с использованием спецболтов
для предотвращения несанкционированного доступа.
Метрологические и технические характеристики
110000/
Ö
3
100/√3; 100; 100/3
126
0,2; 0,5; 1,0; 3,0
От 10 до 150
Номинальное первичное напряжение, В
Номинальные вторичные напряжения, В
Наибольшее рабочее напряжение, кВ
Для измерительных обмоток:
Классы точности
Номинальные нагрузки, В·А
Для защитных обмоток:
Классы точности
Номинальные нагрузки, В·А
Предельная мощность, В·А
Номинальная частота, Гц
Масса, кг
Габаритные размеры (Диаметр x Высота), мм
Климатическое исполнение по ГОСТ 15150-69
3P; 6Р
От 100 до 300
2000
50
От 880 до 950
от Ø875х875 до Ø1115х1035
У3 от -30 до +50 ºС
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора гравировкой и на
паспорт - типографским способом.
Лист № 2
всего листов 2
Комплектность средства измерений
Трансформатор напряжения JSQX-110 - 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по
ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика
поверки". Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение
110/√3; 220/√3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации «Трансформаторы напряжения типа JSQX-110»
фирмы «
Xian XD High Voltage Apparatus Co., LTD.
» (КНР).
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения JSQX-110
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «
Xian XD High Voltage Apparatus Co., LTD.
» (КНР)
Адрес : No.95, 12th Feng Cheng Road, Xian, China.
Тел. +86-029-88312666, факс +86-029-88832200
Заявитель
ООО «Евроконтракт – Высоковольтные аппараты»,
Адрес: 143900, Россия, г.Балашиха, Московская область, Объездное шоссе,12
Тел. +7(495) 788 67 60, факс. +7(495) 788 67 61
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66,
e-mail:
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«____
» __________
2012 г.
