Осциллографы цифровые ADS, ГРСИ 49918-12

Смотреть ГРСИ
49917-12

Номер госреестра:

49918-12

Наименование СИ:

Осциллографы цифровые

Обозначение типа:

ADS

Производитель:

Фирма "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

10.04.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые ADS

Назначение средства измерений

Осциллографы цифровые ADS (далее осциллографы) предназначены для исследования

формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее

иизмеренияих амплитудных и временныхпараметров.

Описание средства измерений

Принцип действия осциллографов основан на аналого-цифровом преобразовании

входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в за-

поминающем устройстве для последующей цифровой обработки и отображения на жидкокри-

сталлическом дисплее.

Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания

(имеется возможность работы от аккумулятора). На лицевой панели расположены органы

управления горизонтальной и вертикальной развертками, синхронизацией развертки и режима-

ми обработки и отображения, входные разъёмы вертикальных каналов и внешней синхрониза-

ции, выход встроенного калибратора. На верхней стороне осциллографа находятся выключатель

осциллографаиоткиднаяручкадляпереноски.ДлямоделейАDS-2061M,

ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV:

на задней стороне находятся разъем Trig (P/F) Out и клемма заземления, на левой стороне распо-

ложены разъем для подключения сетевого шнура питания и сетевой выключатель, на правой

стороне расположены разъемы интерфейсов связи, на нижней панели расположены отсек для

установки аккумулятора, опорные ножки и откидные упоры. Для моделей ADS-2182,

ADS-2282: на задней стороне находятся интерфейсы связи, клемма заземления и отсек для уста-

новки аккумулятора, на левой стороне расположен разъем для подключения сетевого шнура пи-

тания, на нижней стороне установлены опорные ножки и откидные упоры.

Осциллографы АDS имеют 10 модификаций (моделей): АDS-2061M, ADS-2061MV,

АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, ADS-2182, АDS-2221M, АDS-2221MV,

ADS-2282 под торговой маркой АКТАКОМ, различающихся полосой пропускания, макси-

мальной частотой дискретизации и видами интерфейсов связи.

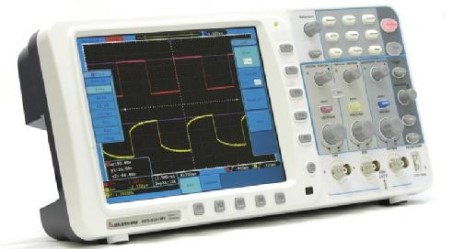

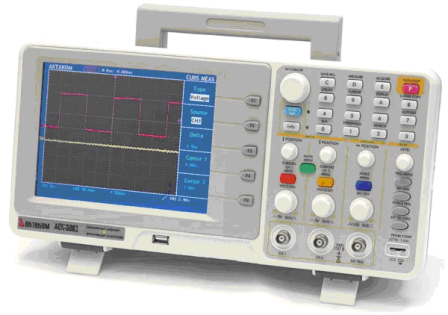

Фотографии общего вида осциллографов представлены на рис. 1. Схема пломбировки

от несанкционированного доступа изображена на рис. 2.

АDS-2061M, ADS-2061MV, АDS-2111M,ADS-2182, ADS-2282

АDS-2111MV, АDS-2121M, ADS-2121MV,

АDS-2221M, АDS-2221MV

Рисунок 1. Фотографии общего вида осциллографов

Приложение к свидетельству № 46505

об утверждении типа средств измерений

лист № 2

всего листов 6

Рисунок 2. Схема пломбировки осциллографов (нижняя панель)

Программное обеспечение

Программное обеспечение (ПО) осциллографов предназначено для управления режи-

мами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интер-

фейсы связи.

Контроль целостности программы выполняется автоматически при каждом запуске.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010 – С.

Идентификационные данные программного обеспечения

Номер версии

(идентифика-

ционный но-

мер)

Идентификационное наиме-

Наименование нование (наименованиемоди-

фикации)

вычисления

цифрового

идентифика-

Цифровой иденти-

Алгоритм

фикатор (контроль-

ная сумма испол-

няемого кода)

тора

ADS-2111M, ADS-2111MV,

осциллографов

АDS

Прогр

ам

мное

ADS-2061M, ADS-2061MV,

обеспечение

ADS-2121M,

DS-2121MV,

V2.1.x*9BC71D5EA2CRC32

ADS-2221M, ADS-2221MV

ADS-2182, ADS-2282V1.3.x*3E22AC584BCRC32

* - номер версии ПО осциллографов АDS определяют первые две цифры, разделенные

точками. Вместо х могут быть любые символы.

Метрологические и технические характеристики

0-60

5,8

от 2 мВ/дел до 10 В/дел

0-100

0-200

Параметры каналов вертикального отклонения

Количество каналов

Пределы допускаемой относительной погрешности ко-

эффициентов отклонения, %, за исключением коэффици-

ента отклонения 2 мВ/дел (не нормируется)

Диапазон установки коэффициентов отклонения каждого

из каналов (ступенями соответственно ряду 1-2-5)

Полоса пропускания (-3 дБ) для моделей, МГц:

-АDS-2061M, ADS-2061MV;

- АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV,

ADS-2182;

-АDS-2221M, АDS-2221MV, ADS-2282

Время нарастания переходной характеристики каждого из

каналов для моделей, нс, не более:

-АDS-2061M, ADS-2061MV;

- АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV,

ADS-2182;

-АDS-2221M, АDS-2221MV, ADS-2282

Число разрядов АЦП

3,5

1,8

лист № 3

всего листов 6

10·10

на каждый канал

2,5·10

на каждый канал

вх

=1 МОм

2 %, С

вх

неболее20 пФ

Максимальный объем памяти для моделей, точек:

- АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV,

АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV;

ADS-2182,ADS-2282

Входной импеданс каждого из каналов

Допускаемое суммарное значение постоянного и пере-

менного (пикового) напряжений, В

Связь по входу

400

открытый вход (DC), закрытый

вход (AC), замыкание на землю

(Ground)

Параметры канала горизонтального отклонения

0,5 (0,25 - каждый канал);

1 (0,5 - каждый канал);

±0,5

от 5 нс/дел до 100 с/дел

от 2 нс/дел до 100 с/дел

от 1 нс/дел до 100 с/дел

Пределы допускаемой относительной погрешности коэффициента

развертки, %

Диапазон установки коэффициента развертки для моделей (с шагом

1-2-5):

-АDS-2061M, ADS-2061MV;

-АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, ADS-2182;

-АDS-2221M, АDS-2221MV, ADS-2282

Максимальная частота дискретизации для моделей, ГГц:

-АDS-2061M, ADS-2061MV;

-АDS-2111M, АDS-2111MV, ADS-2182;

-АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV, ADS-

2282

Режимы работы

2 (1 - каждый канал)

основной, растяжка, Х-Y

Параметры канала синхронизации

Режимы запуска развёрткиавтоколебательный Auto, ждущий Normal,

однократный Single

Типы синхронизациипо фронту/спаду; по видеосигналу;

по длительности импульса (24 нс – 10 с);

по скорости нарастания (24 нс – 10 с)

Диапазон задержки сигнала запускаот 100 нс до 10 с

Условие запускапо нарастающему фронту,

по спадающему фронту

Источник сигнала запускавнутренний (каналы СН1, СН2); внешний

(ЕХТ, ЕХТ/5); от сети

Тип входа для синхронизацииоткрытый, закрытый, ФНЧ, ФВЧ

Минимальный уровень входного сигнала для

синхронизации:

-внутренней;

0,4 деления (время нарастания сигнала

20 нс и более);

-внешней ЕХТ

100 мВ

Диапазон установки уровня запуска для внут-

ренней синхронизации±6 делений

Допускаемое суммарное значение постоянно-

го и переменного (пикового) напряжений для

входа внешней синхронизации, В400

Запуск по видеосигналу

Частота и стандарты видеосигналовNTSC, PAL и SECAM

диапазон строк 1-525 (NTSC) и

1-625 (PAL/SECAM)

лист № 4

всего листов 6

Параметры курсорных измерений

±5 по оси Y

±8 по оси Х

напряжение, время

Измеряемые параметры

Пределы допускаемой абсолютной погрешности

курсорных измерений:

-по оси Y (мВ, В);

-по оси Х (нс, мкс, мс, с)

ΔU=±(0,02·U

+0,04·K

откл

);

Δt=±(0,02·t

+0,04·K

разв

где U

) – измеренное значение напря-

жения (времени),

откл

разв

) – установленное значение ко-

эффициента отклонения (развёртки)

Диапазон установки курсоров, делений от цен-

тральной линии для моделей:

-АDS-2061M, ADS-2061MV, АDS-2111M,

АDS-2111MV, АDS-2121M, ADS-2121MV,

АDS-2221M, АDS-2221MV;

-ADS-2182,ADS-2282

±4 по оси Y

±5 по оси Х

Технические параметры

USB-device, USB-host, LAN, RS-232;

USB-device, USB-host, LAN, VGA;

USB-device, USB-host, RS-232

ЖК, TFT, 203 мм (8"), разрешение 800х600,

65536 цветов

Режим усреднения, выборки

Интерполяция

Автоматические измерения

Математические операции

Функция БПФ

4, 16, 64, 128

Sin (x)/x, линейная

20 типов: : Pk-Pk, Max, Min, Vtop, Vbase,

Vamp, Mean, Cycrms, Overshoot, Preshoot,

Freq, Period, Rise Time, Fall Time, Delay

A→B, Delay A→B,+D Width, -D Width,

+Duty, -Duty.

сложение, вычитание, умножение, деление,

инверсия

4 окна: прямоугольник, Hamming, Hanning

или Blackman

до 15

до 4

Сохранение осциллограмм во внутреннюю па-

мять для моделей:

- АDS-2061M, ADS-2061MV, АDS-2111M,

АDS-2111MV, АDS-2121M, ADS-2121MV,

АDS-2221M, АDS-2221MV;

ADS-2182,ADS-2282

Интерфейсы связи для моделей:

-АDS-2061M, ADS-2111M, ADS-2121M,

ADS-2221M;

АDS-2061MV, АDS-2111MV, ADS-2121MV,

ADS-2221MV;

ADS-2182,ADS-2282

Дисплей для моделей:

-АDS-2061M, ADS-2061MV, АDS-2111M,

АDS-2111MV, АDS-2121M, ADS-2121MV,

АDS-2221M, АDS-2221MV;

ADS-2182,ADS-2282

ЖК, TFT, 203 мм (8"), разрешение 640х480,

65536 цветов

1 с, 2 с, 5 с, ∞

30 минут

Режим послесвечения экрана

Время установления рабочего режима

Питание:

- от сети переменного тока 50 Гц;

- от съёмного аккумулятора

(100-240) В;

7,4 В

лист № 5

всего листов 6

340×80×170

370×135×185

1,8

2,2

от 15 до 25

до 80

от 0 до 40

до 80

от минус 10 до 55

до 80 при 35 °С

Потребляемая мощность, ВА, не более

Нормальные условия эксплуатации:

- температура, °С

- влажность, %

Рабочие условия эксплуатации:

- температура, °С

- влажность, %

Условия хранения:

- температура, °С

- влажность, %

Габаритные размеры для моделей, мм (длина,

ширина, высота):

-АDS-2061M, ADS-2061MV, АDS-2111M,

АDS-2111MV, АDS-2121M, ADS-2121MV,

АDS-2221M, АDS-2221MV;

ADS-2182,ADS-2282

Масса для моделей, кг:

-АDS-2061M, ADS-2061MV, АDS-2111M,

АDS-2111MV, АDS-2121M, ADS-2121MV,

АDS-2221M, АDS-2221MV;

ADS-2182,ADS-2282

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по

эксплуатации и на корпус осциллографов в виде наклейки.

Комплектность средства измерений

1. Осциллограф ............................................................................................................ 1 шт.

2. Сетевой шнур........................................................................................................... 1 шт.

3. Пробник с комплектом для настройки.................................................................. 2 шт.

4. USB-кабель............................................................................................................... 1 шт.

5. Руководство по эксплуатации (включая методику поверки)..............................1 экз.

6. Упаковочная тара..................................................................................................... 1 шт.

Поверка

Осуществляется по документу МП 06/002-12 «Осциллографы цифровые ADS. Методи-

ка поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному

ГЦИ СИ ФБУ «ЦСМ Московской области» 29 марта 2012 г.

Основные средства поверки:

Установка измерительная К2С-62А

диапазон Uк от 20 мкВ до 200 В, погрешность

(0,0015 Uк + 1,5 мкВ), девиация в диапазоне ±10 % от величины напряжения; диапазон пе-

риода следования Тк от 0,5 нс до 5 с, погрешность

1·10

-6

Тк, девиация в диапазоне ±10 % от ве-

личины периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±1·10

-6

длительность фронта – менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.

Сведения о методиках (методах) измерений

Методики(методы)измеренийприведенывруководствепоэксплуатации

осциллографов.

Нормативные и технические документы, устанавливающие требования к осциллогра-

фам цифровым запоминающим ADS

1. Техническая документация фирмы изготовителя.

лист № 6

всего листов 6

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

- выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

«FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD», Китай.

The mansion of optoelectronics, Heng San Road, LanTian Industrial Zone, Zhangzhou, Fu-

jian, China.

Телефон +86-596-2130430, факс +86-592- 2109272,

электронная почта

sales@owonchina.com.

Заявитель

Общество сограниченнойответственностью «Институт развитияизмерительной техники».

113535, г. Москва, Варшавское шоссе, д. 125, корп. 1.

Телефон (495) 344-97-65, факс (495) 789-79-97, электронная почта

sale@irit.ru

Испытательный центр

Государственный центр испытаний средств измерений ФБУ «ЦСМ Московской облас-

ти».

141570, Московская обл., Солнечногорский р-н, пгт Менделеево.

Телефон/факс (495) 781-86-82, электронная почта

welcome@mosoblcsm.ru

Аттестат аккредитации № 30083-08.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.п.«____» ___________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
36286-07	Мультиметры цифровые	DM3000	Фирма "RIGOL Technologies, Inc.", Китай	1 год	Перейти
43880-10	Манометры цифровые	Crystal	Фирма "Crystal Engineering Corporation", США	1 год	Перейти
10272-85	Преобразователи измерительные аналого-цифровые	Ф4882	ПО "Микроприбор", Украина, г.Львов	1 год	Перейти
40910-09	Осциллографы цифровые запоминающие	WaveSurfer 24Xs-A, WaveSurfer 24MXs-A, WaveSurfer 42Xs-A, WaveSurfer 44Xs-A, WaveSurfer 44MXs-A, WaveSurfer 62Xs-A, WaveSurfer 64Xs-A, WaveSurfer 64MXs-A, WaveSurfer 104Xs-A, WaveSurfer 104MXs-A	Фирма "LeCroy Corporation", США	1 год	Перейти
74893-19	Осциллографы цифровые запоминающие	WavePro HDR	Фирма "Teledyne LeCroy, Inc.", США	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуОсциллографы цифровые ADSГРСИ 49918-12

Заказать поверку
Осциллографы цифровые ADS
ГРСИ 49918-12
