Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100, ГРСИ 49910-12
Номер госреестра:
49910-12
Наименование СИ:
Аппаратура спутниковая геодезическая ГЛОНАСС/GPS
Обозначение типа:
Ashtech MobileMapper 100
Производитель:
Фирма "Ashtech SAS", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46496
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
АппаратураспутниковаягеодезическаяГЛОНАСС/GPSAshtech
MobileMapper 100
Назначение средства измерений
Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100 (да-
лее – аппаратура) предназначена для измерений псевдодальностей и доплеровских смещений
частот по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определе-
ния на их основе абсолютного положения объекта в кодовом и фазовом дифференциальных
режимах и относительного местоположения объектов в режиме «Статика» в постобработке.
Описание средства измерений
Конструктивно аппаратура выполнена в виде переносного моноблока со встроенным
антенным модулем.
Принцип действия аппаратуры основан на определении координат точек земной по-
верхности при приеме и обработке радиосигналов навигационных космических аппаратов
КНС ГЛОНАСС и GPS в режиме реального времени и в режиме постобработки измерений.
Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры
от несанкционированного доступа приведены на рисунке 2.

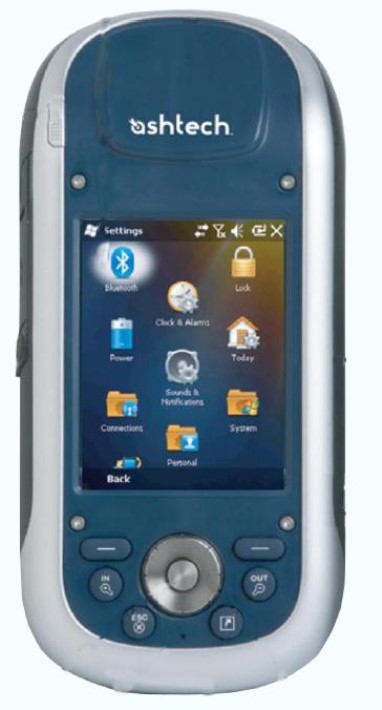

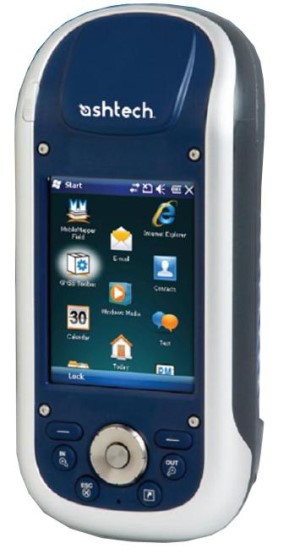

Рисунок 1 - Внешний вид аппаратуры
Лист № 2
всего листов 4

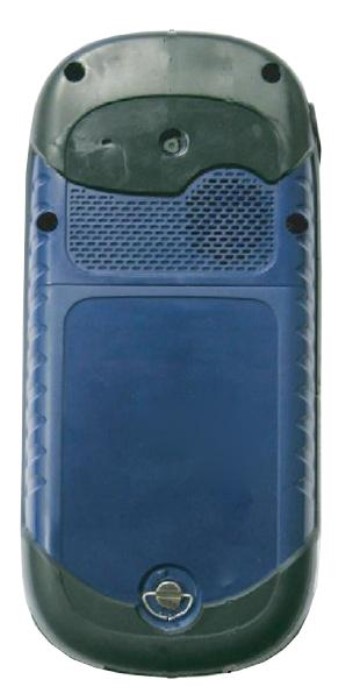

Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки
Программное обеспечение
Метрологически значимую часть программного обеспечения (ПО) аппаратуры пред-
ставляет программный модуль MobileMapper Office. Идентификационные данные (признаки)
метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименова- Идентификаци-
ние ПО онное наимено-
вание ПО
Номер версии
(идентификаци-
онный номер) ПО
Алгоритм вы-
числения иден-
тификатора ПО
2.1
md5
MobileMapper SW-MM-63-165-5
Office
GNSS Solu-SW-GS-60-089-8
tions
3.70.05
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
aef917244b11ef400dd6
98aacd7239fd
12464fcc32eeb48ffce31
265defc439e
md5
Метрологически значимая часть ПО аппаратуры и измеренные данные достаточно
защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных
изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010.
- Trial нанесения наклейки «Знак утверждения типа»
- Места пломбировки от несанкционированного доступа
Лист № 3
всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
Наименование параметра или характеристикиЗначение
характеристики
Средняя квадратическая погрешность (СКП) определения относительного
положения в плане в режиме «Статика» (для длин базисных линий до0,3
30 км), м, не более
Пределы допускаемой погрешности (при доверительной вероятности 0,67)
определения координат в плане в кодовом дифференциальном режиме при± 0,3
геометрическом факторе ухудшения точности PDOP < 4, м
Пределы допускаемой погрешности (при доверительной вероятности 0,67)
определения координат в плане в фазовом дифференциальном режиме при± 0,3
геометрическом факторе ухудшения точности PDOP < 4, м
Напряжение питания от источника постоянного тока, Вот 9 до 28
Потребляемая мощность от встроенных аккумуляторов, Вт, не более 5
Габаритные размеры (длина × ширина × высота), мм, не более
190
´
90
´
43
Масса, кг, не более 0,48
Рабочие условия эксплуатации:
температура окружающей среды, ºСот минус 20 до 60
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на
титульный лист руководства по эксплуатации и на лицевую сторону аппаратуры в виде на-
клейки.
Комплектность средства измерений
Комплект поставки включает:
- аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100 – 1 шт.;
- руководство по эксплуатации – 1 шт.
Поверка
осуществляется по документу МИ 2408-97 «ГСИ. Аппаратура пользователей космических на-
вигационных систем геодезическая. Методика поверки».
Основное средство поверки:
- комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России» (регистра-
ционный номер 42877-09), пределы допускаемой абсолютной погрешности хранения длин ба-
зисов ± 1 мм.
Сведения о методиках (методах) измерений
«Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре
спутниковой геодезической ГЛОНАСС/GPS Ashtech MobileMapper 100
МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем
геодезическая. Методика поверки».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление геодезической деятельности.
Лист № 4
всего листов 4
Изготовитель
Фирма «Ashtech S.A.S», Франция
Z.A.C. de la Fleuriaye
B.P. 60433
44474 CARQUEFOU CEDEX (FRANCE)
Tel.: +33(0)228093800
Fax: +33(0)228093939
Заявитель
Общество с ограниченной ответственностью «ГеоНавигация» (ООО «ГеоНавигация»)
Юридический адрес: 620026, г. Екатеринбург, ул. Луначарского, 194-100
Почтовый адрес: 620000 г. Екатеринбург, ул. Ленина, 39 а/я 458
Телефон: (343) 356-54-44
Факс: (343) 356-54-44
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
учреждение «32 Государственный научно-исследовательский испытательный институт Мини-
стерства обороны Российской Федерации» (ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30018-10 от 04.06.2010 г.
Е.Р. Петросян
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«____»_______________2012 г.
