Номер госреестра:
49897-12
Наименование СИ:
Калориметры газовые поточные
Обозначение типа:
Gas-lab Q1
Производитель:
Фирма "Elster GmbH", Германия (торговая марка "Elster Instromet")
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46578
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калориметры газовые поточные "Gas-lab Q1"
Назначение средства измерений
Калориметры газовые поточные Gas-lab Q1 (в дальнейшем- Gas-lab Q1) предназначены
для измерений инфракрасного поглощения света, теплопроводности, и вычислений состава
газа, объемной теплоты сгорания, плотности, числа Воббе на предприятиях газовой и других
отраслей промышленности.
Описание средства измерений
Gas-lab Q1 состоит из измерительного блока, в который входят датчик теплопроводно-
сти, инфракрасный датчик, блок клапанов, фильтр, регулятор давления, плата преобразования
и вычислителя Q1. Измерительный блок крепится на монтажной панели и поставляется во
взрывозащищенном или обычном исполнении. Вычислитель встраивается в электрошкаф.
Метод основан на измерении теплопроводности и инфракрасного поглощения света
компонентами газа. Углеводороды и СО
2
поглощают инфракрасный свет. Спектральная ин-
тенсивность этого поглощения является определенной для конкретного состава газа и про-
порциональна его концентрации. На основе измерений инфракрасного поглощения и тепло-
проводности вычисляются хCH, N
2
, калорийность и плотность газа, а также объемная теплота
сгорания и число Воббе.
Блок клапанов предназначен для подключения измеряемого или калибровочного газов.
В процессе работы Gas-lab Q1 автоматически калибруется метаном.
Внешний вид Gas-lab Q1 приведен на рисунках 1 и 2. На рисунке 3 приведено место
пломбирования.

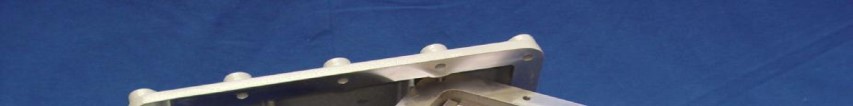

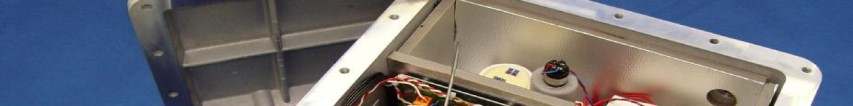

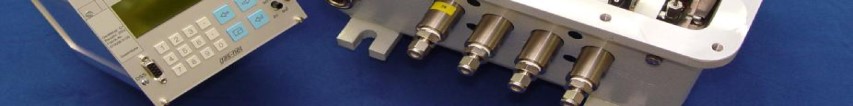

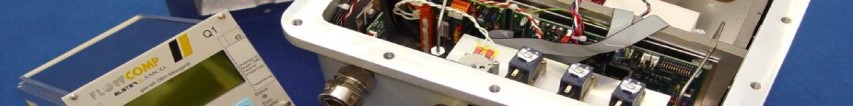

Рисунок 1. Измерительный блок (справа) и вычислитель (слева)
Лист № 2
всего листов 4

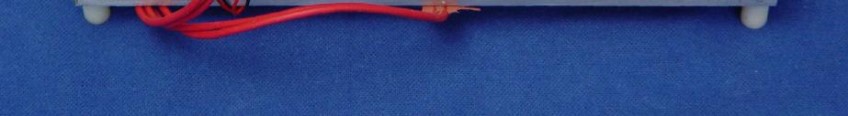

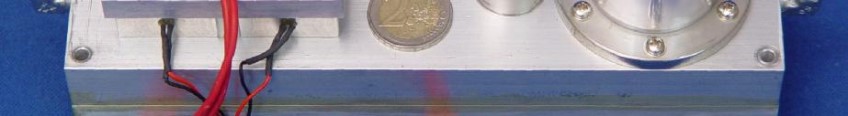

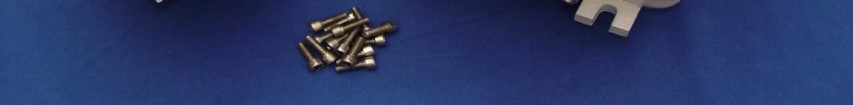

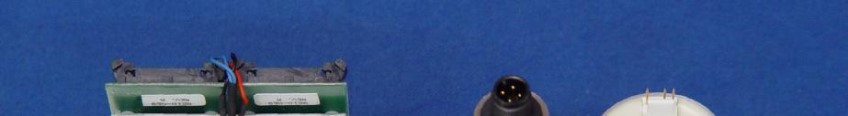

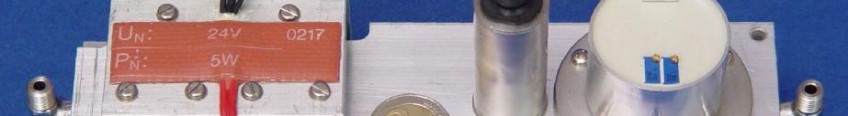

Рисунок 2. Датчики с двумя ИК-фильтр-фотометрами, датчик давления и датчик теплопро-
водности

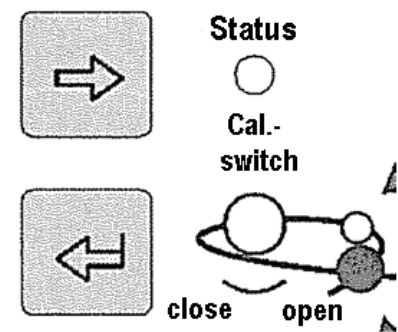

Рисунок 3: Место пломбирования калибровочного замка.
Gas-lab Q1 может применяться в локальных газовых сетях, на измерительных станциях,
у потребителей газа в промышленности.
Вычислитель позволяет осуществлять следующие функции:
-ввод и изменение исходных условий и данных;
-периодический опрос и расчет всех параметров потока газа;
-отображение на дисплее информации о текущих значениях измеряемых и рассчиты-
ваемых параметрах (объемная теплота сгорания, число Воббе, нормальная плотность и т.д.);
-отображение по вызову текущих значений показаний датчиков и значений всех вве-
денных и вычисленных параметров;
-дистанционная передача информации через стандартный интерфейс всех вычислен-
ных, введенных и хранящихся в памяти параметров по запросу или заданной программе;
-представление отчетов о нештатных ситуациях, авариях и сбоях в работе;
-диагностика работоспособности функциональных блоков;
-отображение значений измеренных параметров с указанием времени и даты;
-вывод технологических данных.
Лист № 3
всего листов 4
Программное обеспечение
Для конфигурирования Gas-lab Q1 используется ПО gas-net Q1 Software версии 2.02a с
контрольной суммой: 3DA320AD. Указанное ПО входит в комплект поставки и загружается с
диска на стационарный ПК или ноутбук с установленной ОС Windows.
С помощью встроенного программного обеспечения проводится вычисления хCH, N
2
,
калорийностии плотности газа, а также объемной теплоты сгорания и числа Воббе.
Идентификационные данные программного обеспечения
НаименованиеИдентификацион-Номер версии ПОЦифровойАлгоритм вы-
ПОное наименование идентификатор числения циф-
ПОПО (контроль-рового иденти-
ная сумма) фикатора ПО
gas-net Q1Q13.01aE4C92F73CRC32
Уровень защиты ПО соответствует уровню "С" по МИ3286-2010.
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений объемной теплоты сгорания, МДж/м
3
Диапазон измерений плотности, кг/м
3
Значение характеристики
30,4...47,2
0,71...0,97
Пределы допускаемой относительной погрешности измерений
(при специальной калибровке), %:
-
объемной теплоты сгорания;
±
0,4 (
±
0,2)
-
плотности
±
0,8 (
±
0,4)
Диапазон измерений содержания СО
2
, мол %0...20
Пределы допускаемой абсолютной погрешности измерений СО
2
,
±
0,2
мол %
до 30
0,02 (200)…0,5 (5000)
+5…+40 (- 20… +55)
0…+40
Расход газа, л/ч
Давление на входе, МПа (мбар)
Температура окружающей среды,
°
С:
- измерительный блок (в специальном корпусе)
- вычислитель
Выходной сигналы:
токовый сигнал, мА
цифровой
Релейные выходы
4...20, 4 выхода
3 выхода
переключающие контак-
ты Umax~24B, 100 мВт
DSfG, Modbus
EEx de IIB T4
24+
15%
30
420 х 650 х 300
Интерфейсы:
Вид взрывозащиты
Напряжение постоянного тока, В
Потребляемая мощность, Вт
Габаритные размеры, мм
Масса, кг:
- взрывозащищенное исполнение;
- не взрывозащищенное исполнение
Средний срок службы, лет
20
10
10
Знак утверждения типа
наносится на маркировочную табличку методом фотопечати и на титульный лист экс-
плуатационной документации типографским способом.
Лист № 4
всего листов 4
1
Комплектность
Наименование
Количество
Примечания
В соответствии с заказом
Калориметр Gas lab Q1 в составе:
- измерительный блок;
- вычислитель Q1
Комплект монтажных частей
Комплект программного обеспечения
Руководство по эксплуатации
Паспорт
Методика поверки
1
1
1
1
1
Поверка
осуществляется по методике МП 49897-12 "ГСИ. Калориметры газовые поточные Gas-lab Q1.
Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в марте 2012 г.
Основное средство поверки - эталонные газовые смеси.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к калориметрам
газовым поточным Gas-lab Q1
1. ГОСТ Р 8.577-2000 ГСИ. Теплота объемная (энергия) сгорания природного газа.
Общие требования к методам определения.
2. ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств.
3. Техническая документация фирмы.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений – выполнение торговых и товарообменных операций.
Изготовитель
фирма Elster GmbH, Германия (под торговой маркой "Elster Instromet").
Адрес: 44357 Dortmund Schloβstrasse, 89a, Germany
Тел.: 8-(1049)-231-9371-10-50
Факс: 8-(1049)-231-9371-10-99
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)
119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.
"___" ___________ 2012 г.
