Резервуары горизонтальные двустенные РГСД, ГРСИ 49861-12
Номер госреестра:
49861-12
Наименование СИ:
Резервуары горизонтальные двустенные
Обозначение типа:
РГСД
Производитель:
ООО "Жатайский завод металлоконструкций", пос.Жатай
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46557
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные двустенные РГСД
Назначение средства измерений
Резервуары горизонтальные двустенные РГСД предназначены для измерений
объема светлых нефтепродуктов и их хранения.
Описание средства измерения
Резервуары горизонтальный двустенный РГСД представляют собой горизонтальные
цилиндрические сварные стальные двустенный сосуды с внутренними жёсткостямии
люком. Для строповки при перемещении предусмотрены грузовые петли. Резервуары
горизонтальныедвустенныеРГСДодносекционные.Конструкциярезервуаров
предусматривает как наземную установку, так и подземную установку – исполнение
РГСДп. Резервуары оснащены входным и выходным линиями и могут быть оборудованы
автоматической системой сигнализации перелива. Межстенное пространство формируется
прокладками из стального листа толщиной 6 мм.
Наружные поверхности резервуаров горизонтальных двустенных РГСД для
надземного использования покрыты двумя слоями грунтовки и двумя слоями краски.
При подземной установке – покрытие битумно-резиновой мастикой ГОСТ 15836-79 или
битумом нефтяным изоляционным по ГОСТ 9812-74.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1
Таблица 1
Тип резервуара
НаименованиеРГСД-15РГСД-20РГСД-25
параметра
(
РГСДп-15
)
(РГСДп-20) (РГСДп-25)
Значение параметра
Номинальная вместимость, м³152025
Предел допускаемой относительной погрешности ±0,20
определения вместимости % *, не более ±0,25
Габаритные размеры, не более:
-
диаметр, мм;
217821782178
-
длина, мм;
436057707098
-
высота (с трубопроводами), мм.
245024502450
Масса резервуара, не более, кг254531993796
Объём межстенного пространства, не более, м³ 0,174 0,244 0,279
Рабочее давление, не более кПа
25
Условия эксплуатации:
- температура окружающей среды, °Сот минус 60 до + 40
- относительная влажность воздуха при 20 °С, не более 90 %
*- в зависимости от погрешности измерений объема
Лист № 2
Всего листов 2

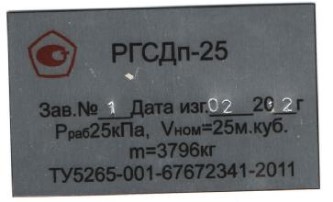

Знак утверждения типа
наносится на маркировочную табличку методом шелкографии и титульный лист паспорта
типографским способом.
Комплектность средства измерений
-резервуар
горизонтальный двустенный РГСД
– 1 шт;
-
паспорт – 1 шт.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений отсутствуют
Поверка
осуществляетсяподокументу ГОСТ Р8.346-2000«ГСИ.Резервуарыстальные
горизонтальные цилиндрические. Методика поверки».
Нормативные и технические документы, устанавливающие требования к резервуарам
горизонтальным двустенным РГСД
1. ГОСТ 8.470-80 «Государственная поверочная схема для средств измерения
объема».
2. ТУ 5265-001-67672341-2011 «Резервуары горизонтальный двустенный РГСД.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- при осуществлении торговых операций.
Изготовитель
ООО «Жатайский завод металлоконструкций»
Адрес: 677902 Республика Саха (Якутия), пос. Жатай, Северная 19/1 кв.63 тел/факс:
(4112) 25-09-95
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 Москва, Нахимовский пр., 31,
Электронная почта:
, тел. (495) 544-00-00
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
м.п.«__»_____________2012 г.
