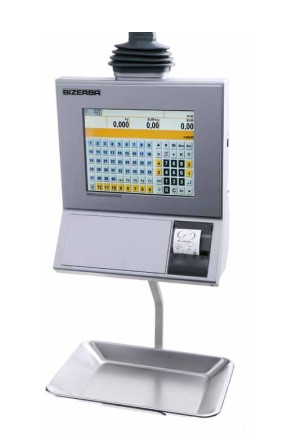

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46394/1

об утверждении типа средств измерений

Лист № 1

Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 922 от 04.05.2017 г.)

Весы торговые электронные моделей CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II,

BC, BC II, BS, CS, KH

Назначение средства измерений

Весы торговые электронные моделей CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC,

BC II, BS, CS, KH (далее - весы) предназначены для определения массы товара, вычисления его

стоимости на основе заранее введенной оператором цены за единицу товара и печатания

этикетки.

Описание средства измерений

Все модели весов изготовлены на единой конструктивной основе и состоят из

следующих функциональных узлов:

- грузоприемное устройство (далее ГПУ): механическая конструкция, предназначенная

для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик

(далее датчик);

- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала

датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное

значение массы и стоимости товара на основе заранее введенной оператором цены за единицу

товара;

- показывающее устройство (одно или два);

- клавиатура оператора.

В зависимости от исполнения функциональные узлы выполнены либо в отдельном

корпусе, либо объединены в одном корпусе с другими узлами.

Весы имеют обозначение (в скобках указаны позиции, которые могут отсутствовать в

обозначении): XX (1) (2) YZZ (3) (4) (5) (6) (7) (8-9), где:

Позиция XX:

модель весов: CE, SC, EC, BC, BS, CS, KH;

Позиция 1:

-Н - исполнение с 32-х битным микропроцессором (исполнение с незаполненной

позицией имеет 16-ти битный микропроцессор).

Позиция 2:

II - второе поколение весов.

Позиция Y:

1исполнение для обслуживания оператором с печатью наклейки с ценой товара;

2исполнение для обслуживания оператором с печатью наклейки с ценой товара;

3исполнение со сканером информации с наклейки;

4исполнение с подвесной платформой;

5исполнение - весы для самообслуживания;

8исполнение - весы для самообслуживания и обслуживания оператором.

Позиция ZZ:

03модификация с максимальной нагрузкой Max = 3 кг;

06модификация с максимальной нагрузкой Max = 6 кг;

12модификация с максимальной нагрузкой Max = 12 кг;

15модификация с максимальной нагрузкой Max = 15 кг;

30модификация с максимальной нагрузкой Max = 30 кг;

60модификация с максимальной нагрузкой Max = 60 кг.

Лист № 2

Всего листов 13

Позиция 3:

Fмодификация с одним дисплеем на стойке;

Gмодификация весов с дополнительным ГПУ производства «Bizerba SE & Co.

KG», Германия, одного из следующих исполнений: 18, 18A, 18K, 20, 20A, 30, 30A,

iL Professional 150F/HY, 150A, 150VE-S-3, 150VE-SA-3, 150VE-SL-3, 200VE-S-3, 200VE-SA-3,

200VE-SL-3, 200VE-W/H/R- 3, iL Professional 350F/HY, 350A, 400VE-S-3, 400VE-SA-3,

400VE-SL-3.

Позиция 4:

2Sисполнение с двумя сенсорными экранами (для покупателя и оператора);

Sисполнение с одним сенсорным экраном (для оператора);

SB1 исполнение с клавиатурой для самообслуживания с 48-ю и 96-ю кнопками;

QS1 исполнение с клавиатурой для быстрого обслуживания с 96-ю кнопками;

SB2 исполнение с двумя клавиатурами для самообслуживания с 48-ю и 96-ю кнопками;

QS2 исполнение с двумя клавиатурами для самообслуживания 96-ю кнопками.

Позиция 5:

-OD исполнение с ЖК дисплеем (оранжевая подсветка);

Позиция 6:

Vисполнение с системой визуального распознавания вида товара.

Позиция 7:

Tпринтер для печатания чеков;

Eпринтер для печатания этикеток;

Lпринтер без кожуха для бумажных лент;

T-E принтер для печатания чеков и принтер для печатания этикеток;

T-L принтер для печатания чеков и принтер без кожуха для бумажных лент;

E-E два принтера для печатания этикеток.

Позиция 8 (только для модели CS - исполнение для встраивания в рабочее место кассира):

TM исполнение настольное

TEисполнение для встраивания в стол кассира

ESисполнение со встроенным сканером

ERисполнение с рольгангом;

ERK исполнение с укороченным рольгангом;

SL, Ma 85,NC 72, NC 75, NC 76, MS или MH - различные варианты исполнения

сканеров штрих-кодов.

Позиция 9 (только для модели CS - исполнение для установки в рабочее место кассира):

W, WS, P, A, SD, AV, WN, IBM - конструктивное исполнение дисплея.

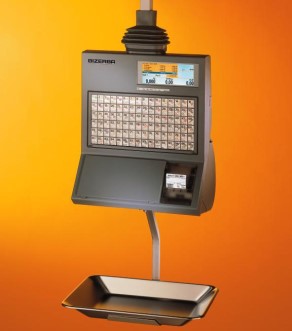

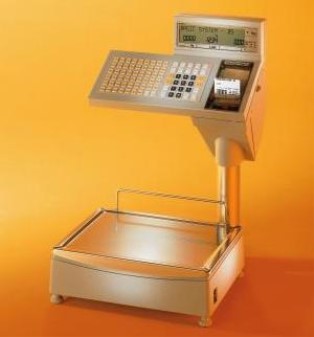

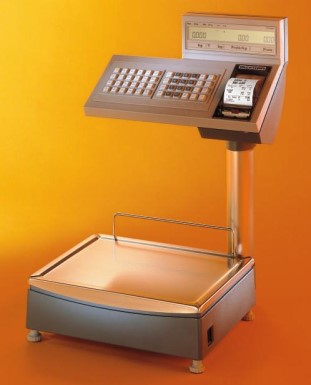

Общий вид весов представлен на рисунках 1-16.

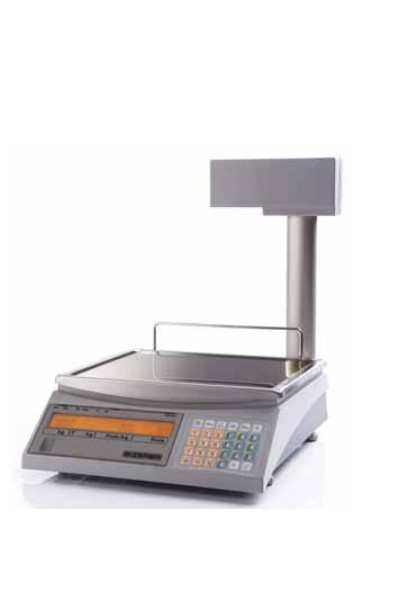

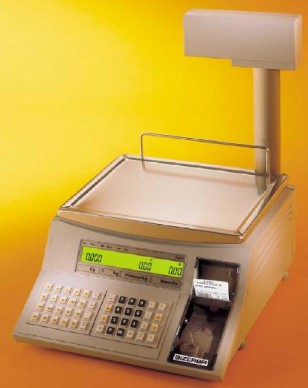

Рисунок 1 - Общий вид весов CE 100, CE 200, CE 500, CE 800, CE-H 100, CE-H 200,

CE-H 500, CE-H 800

Лист № 3

Всего листов 13

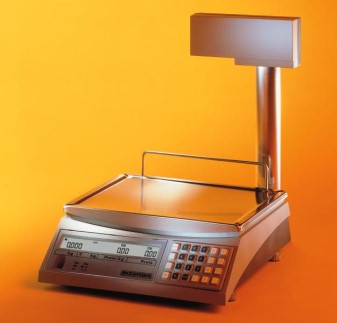

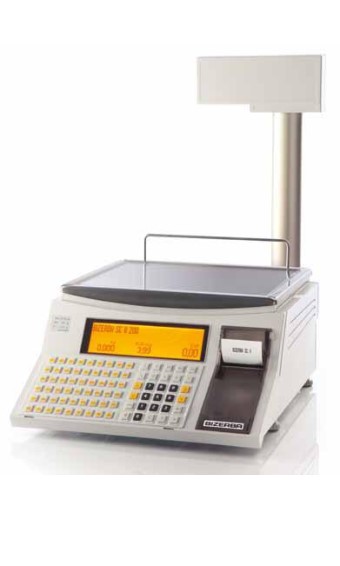

Рисунок 2 - Общий вид весов CE ΙΙ 100, CE II 200, CE II 500, CE II 800

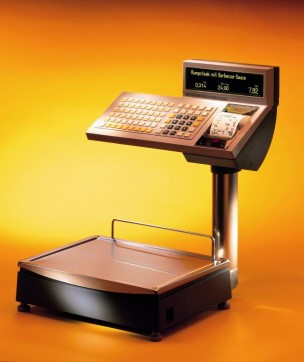

Рисунок 3 - Общий вид весов SC 100, SC 200, SC 500, SC 800, SC-H 100, SC-H 200, SC-H 500,

Рисунок 4 - Общий вид весов SC II 100, SC II 200, SC II 500, SC II 800

Лист № 4

Всего листов 13

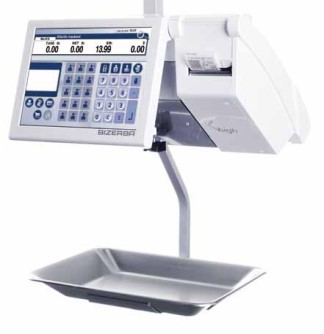

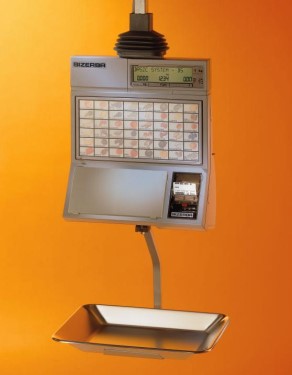

Рисунок 7 - Общий вид весов BC 100, BC 200, BC 800

Рису0

Рисунок 6 - Общий вид весов EC II 100, EC II 200

Лист № 5

Всего листов 13

Рисунок 8 - Общий вид весов BC II 100, BC II 200, BC II 800

Рисунок 9 - Общий вид весов BS 100, BS 200, BS 500, BS 800

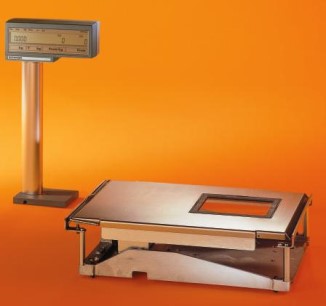

Рисунок 10 - Общий вид модели CS

Лист № 6

Всего листов 13

Рисунок 11 - Общий весов KH 100, KH 200, KH 500, KH 800

Рисунок 12 - Общий вид весов CE 400QS, CE 400SB

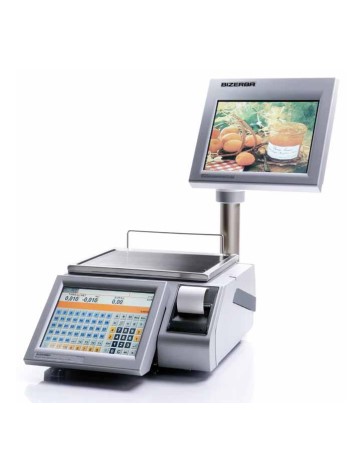

Рисунок 13 - Общий вид весов CE II 400S

Лист № 7

Всего листов 13

Рисунок 14 - Общий вид весов BS 400/BS-H 400

Рисунок 15 - Общий вид весов SC 400/SC-H 400, SC II 400

Рисунок 16 - Общий вид весов KH-M 400, KH-H 400

Лист № 8

Всего листов 13

Принцип действия весов основан на преобразовании возникающей под действием

силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый

электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в

цифровой код, и измеренное значение массы выводится на дисплей индикатора. При

оснащении индикатора интерфейсами связи значение массы передается на внешние

электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны

соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки нуля (T.2.7.2.4);

- полуавтоматическое устройство установки нуля (T.2.7.2.2);

- устройство слежения за нулем (T.2.7.3);

- устройство уравновешивания тары (T.2.7.4.1);

- устройство автоматической установки нуля (4.5.6);

- устройство предварительного задания массы тары (Т.2.7.5);

- индикация показаний нагруженных весов при невключенном устройстве тарирования

и/или устройстве предварительного задания массы тары (T.5.2.1);

- процедура просмотра всех соответствующих символов индикации в активном и

неактивном состояниях (5.3.1)

- устройство выбора единиц измерений (2.1);

- устройство переключения грузоприемных устройств (Т.2.7.8);

- вычисление стоимости.

Обозначение класса точности, значения максимальной нагрузки Max (или Max

поддиапазоноввзвешиваниямногоинтервальныхвесов),минимальнойнагрузкиMin,

поверочного деления e (или e

поддиапазонов взвешивания многоинтервальных весов),

диапазона уравновешивания тары, указываются на маркировочной табличке весов. Пример

обозначения весов на маркировочной табличке показан на рисунках 17, 18.

Рису

Рисунок 18 - Пример маркировочной таблички ГПУ

Знак поверки наносится на корпус весов рядом с маркировочной табличкой и/или

свидетельство о поверке.

Лист № 9

Всего листов 13

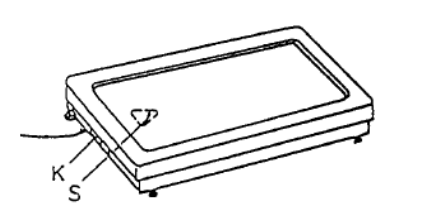

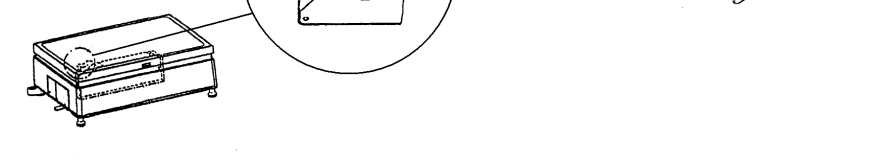

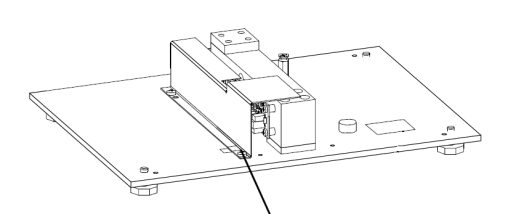

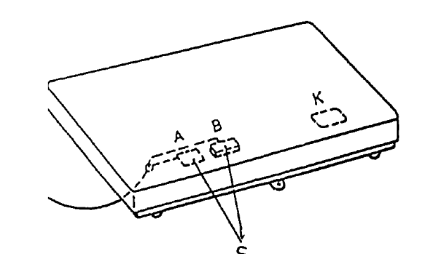

Рисунок 19 - Схема пломбировки весов ВС 100, ВС 200, ВС II 100, BC II 200, BS (-H) 100,

BS (-H) 200, CE (-H) 100, CE (-H) 200, SC (-H) 100, SC (-H) 200, SC II 100, SC II 200, KH 100,

KH 200, ВС 500, ВС 800, BC II 500, BC II 800, BS (-H) 500, BS (-H) 800, CE (-H) 500,

CE (-H) 800, SC (-H) 500, SC (-H) 800, SC II 500, SC II 800, KH 500, KH 800

Схема пломбировки весов от несанкционированного доступа приведена на рисунках

19 - 25.

Пломбировка внутренних элементов и

переключателя режима настройки и юстировки

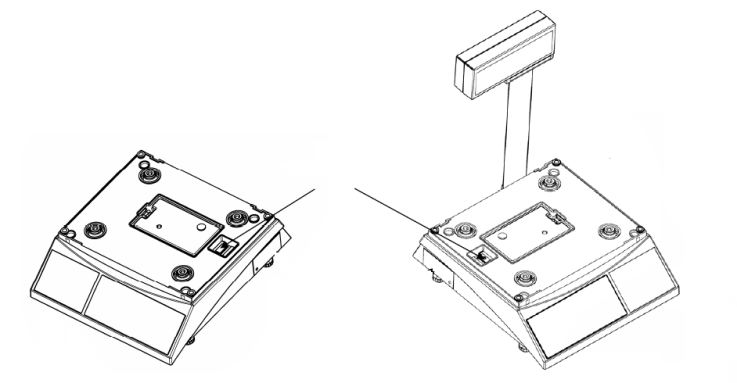

Рисунок 21 - Схема пломбировки весов EC II 100, EC II 200

Пломбировка

внутренних элементов и

переключателя режима

настройки и юстировки

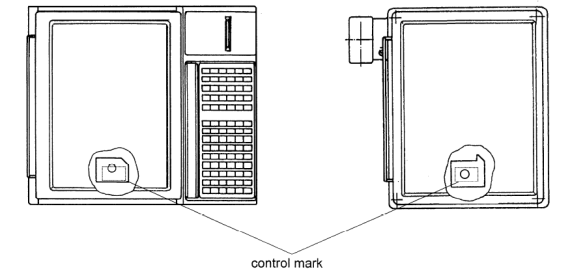

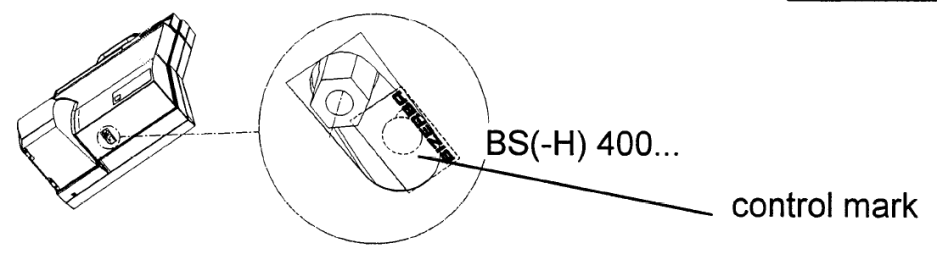

Рисунок 20 - Схема пломбировки весов CE 400, CE II 400, BS 400, BS-H 400, SC 400,

SC-H 400, SC II 400 и KH 400

Пломбировка винта, закрывающего доступ

к переключателю режима юстировки и

настройки

Лист № 10

Всего листов 13

Рисунок 24 - Схема пломбировки дополнительных ГПУ: 150VE-S-3, 150VE-SA-3,

150VE-SL- 3, 200VE-S-3, 200VE-SA-3, 200VE-SL-3, 200VE-W/H/R-3,

iL Professional 350F/HY, 350A, 400VE-S-3, 400VE-SA-3, 400VE-SL-3

Рисунок 25 - Схема пломбировки дополнительных ГПУ: 20, 20A, 30, 30A

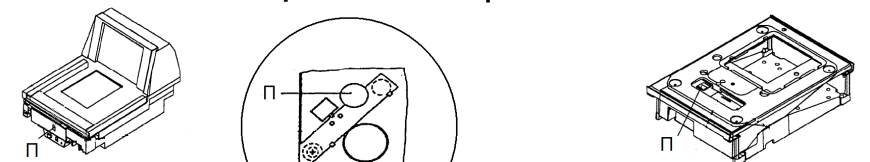

Рисунок 22 - Схема пломбировки весов CS

П - место пломбировки ГПУ

(переключатель режима

юстировки и настройки)

Рисунок 23 - Схема пломбировки дополнительных ГПУ: 18, 18A, 18K,

iL Professional 150F/HY, 150А

Пломба

Лист № 11

Всего листов 13

Программное обеспечение

Программное обеспечение (ПО) весов реализовано аппаратно и является встроенным и

полностью метрологически значимым.

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий

соответствует требованиям п.п. 5.5.1 «Дополнительные требования к электронным устройствам

с программным управлением. Устройства со встроенным программным управлением»,

приведенным в ГОСТ OIML R 76-1-2011.

Для защиты от непреднамеренных воздействий на ПО (параметры юстировки и

настройки) используется переключатель на корпусе весов, доступ к которому пломбируется.

Кроме того, защита от несанкционированного доступа к настройкам и данным измерений

обеспечивается невозможностью изменения ПО без применения специализированного

оборудования производителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

BS, SC,

BC, BC IICS

----

001 bc01CS 01

002 A10F

ПО

Таблица 1 - Идентификационные данные программного обеспечения

Значения для весов

Идентификационные

CE, CE-H, CE II, KHSC IIEC, EC II

данные (признаки)

SC-H,

SC II

Идентификационное

наименование ПО

Номер версии002::2414 45185908 003::3015EC 01

(идентификационный

номер) ПО

Цифровой идентификатор

----

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристикиЗначение характеристики

Класс точности по ГОСТ OIML R 76-1-2011 IIIIII

Максимальная нагрузка, Max, кг от 3 до 150 от 3 до 300

Поверочный интервал e действительная цена деленияот 0,002 до 0,050от 0,001 до 0,100

(шкалы) d однодиапазонных весов, e=d, кг

Поверочный интервал e

, действительная цена деленияот 0,001 до 0,050 от 0,001 до 0,100

(шкалы) d

i-го поддиапазона взвешивания

многоинтервальных весов, e

, кг

Число поверочных интервалов n однодиапазонных весов3000<

3000

Число поверочных интервалов n

i-го поддиапазона3000 3000

взвешивания многоинтервальных весов

Диапазон уравновешивания тары100% Max

Диапазон предварительного задания массы тары 100% Max; 100% Max

_________

1) при использовании дополнительных ГПУ: 18, 18A, 18K, 20, 20A, 30, 30A,

iL Professional 150F/HY, 150A, 150VE-S-3, 150VE-SA-3, 150VE-SL-3, 200VE-S-3, 200VE-SA-3,

200VE-SL-3, 200VE-W/H/R-3, iLProfessional 350F/HY, 350A, 400VE-S-3, 400VE-SA-3, 400VE-SL-3

Лист № 12

Всего листов 13

Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении

государственного метрологического надзора за весами и их применением равны удвоенному

значению пределов допускаемых погрешностей при поверке.

Значение

от -10 до +40

Таблица 3 - Основные технические характеристики

Наименование характеристики

Диапазон температур

Электрическое питание от сети переменного тока:

- напряжение питания, В

- частота, Гц

Масса, кг, не более

Габаритные размеры (ширина, глубина, высота), мм, не более

от 93, 5 до 253

50±1

826; 826; 826

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов методом офсетной

печати, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Весы

Руководство по эксплуатации

Обозначение

Количество

1 шт.

1 экз.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания», приложение ДА «Методика поверки

весов».

Основные средства поверки:

- гири, соответствующие классам точности М

по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус весов рядом с маркировочной табличкой и/или

свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к весам торговым

электронные моделей CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KH

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические

и технические требования. Испытания».

ГОСТ8.021-2015«Государственнаясистемаобеспеченияединстваизмерений.

Государственная поверочная схема для средств измерений массы».

Техническая документация «Bizerba SE & Co. KG», Германия.

Изготовитель

«Bizerba SE & Co. KG», Германия

Адрес: Wilhelm-Krautstr. 65, 72336 Balingen, Germany

Телефон/факс: +49 7433 12-2453

Web-сайт: bizerba.com; E-mail:

russia@bizerba.com

Лист № 13

Всего листов 13

Заявитель

Общество с ограниченной ответственностью «Бицерба Рус» (ООО «Бицерба Рус»)

ИНН 7718940437

Юридический адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, стр. 3Д

Почтовый адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, стр. 3Д

Телефон: (499) 270 09 62, факс: (499) 270 09 68

Web-сайт: bizerba.ru

E-mail:

russia@bizerba.com

Испытательный центр

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437 55 77 / (495) 437 56 66

Web-сайт: vniims.ru

E-mail:

office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств

измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
38064-08	Тахеометры электронные	TPS1200+ мод. TC, TCR, TCRM, TCA, TCP, TCRA, TCRP	Фирма "Leica Geosystems AG", Швейцария	1 год	Перейти
42668-09	Весы автомобильные	М8200АМ	ООО НПП "Метра", г.Обнинск	1 год	Перейти
11394-88	Весы электронные	ER-600С	Фирма "A&D Company Ltd.", Япония	1 год (ГОСТ 8.002-71)	Перейти
1952-70	Весы монорельсовые циферблатные технологические	ВМЦ-1м	Нет данных	1 год (ГОСТ 8.002-71)	Перейти
16605-15	Весы напольные медицинские электронные	ВМЭН-150, ВМЭН-200	ОАО "Тулиновский приборостроительный завод "ТВЕС", с.Тулиновка	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуВесы торговые электронные CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KHГРСИ 49792-12

Заказать поверку
Весы торговые электронные CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KH
ГРСИ 49792-12
