Дозиметры рентгеновского излучения DIAMENTOR M4, ГРСИ 49774-12
Номер госреестра:
49774-12
Наименование СИ:
Дозиметры рентгеновского излучения
Обозначение типа:
DIAMENTOR M4
Производитель:
Фирма "Physikalische-Technische Werkstatten Dr.Pychlau GmbH" (PTW-Freiburg), Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46375
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры рентгеновского излучения DIAMENTOR M4
Назначение средства измерений
Дозиметры рентгеновского излучения DIAMENTOR M4 (далее по тексту – дозиметры)
предназначены для измерения произведения поглощенной дозы в воздухе на площадь.
Описание средства измерений
Принцип действия дозиметра основан на регистрации тока, возникающего в ионизацион-
ной камере за счет ионизации находящегося в ней воздуха рентгеновским излучением, который
по кабелю поступает на вход электрометра, расположенного в блоке измерения дозы. Иониза-
ционный ток интегрируется за время облучения. Значение получаемого при этом заряда про-
порционально значению произведения поглощенной дозы в воздухе на площадь. Значение
произведения дозы на площадь не зависит от места размещения ионизационной камеры, если
сечение пучка рентгеновского излучения не превышает размеры чувствительной области иони-
зационной камеры.
Конструктивно дозиметр состоит из блока измерения дозы, ионизационной камеры и ка-
беля для соединения ионизационной камеры и блока измерения дозы. Одновременно к блоку
измерения дозы может быть подключено две ионизационные камеры. На дисплей блока изме-
рения дозы для каждой ионизационной камеры выводится значение произведения дозы в воз-
духе на площадь и время облучения.

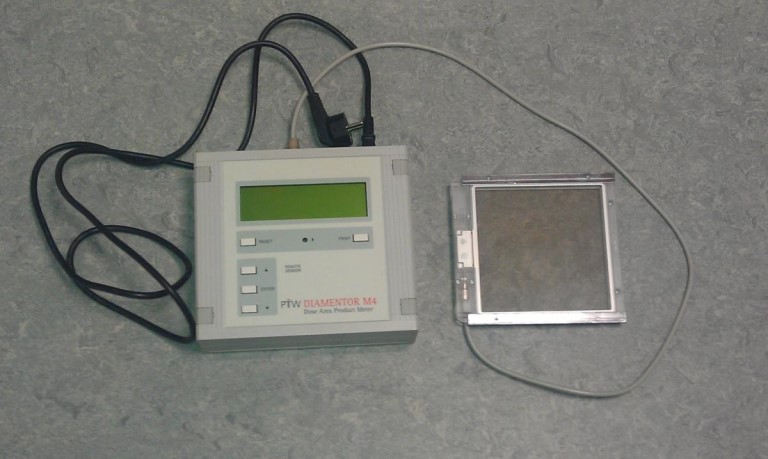

Внешний вид дозиметра представлен на рисунке 1.
Рисунок 1 – Дозиметр рентгеновского излучения DIAMENTOR M4.

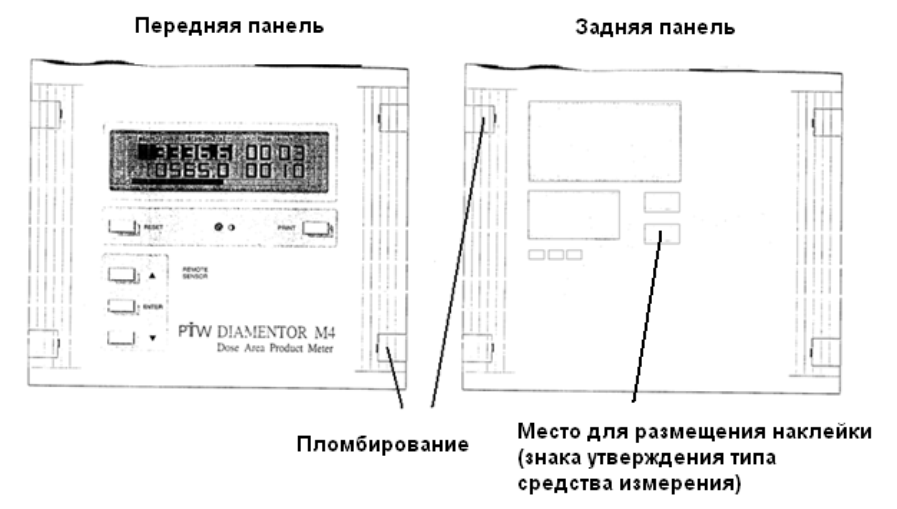

Схема пломбировки от несанкционированного доступа и размещения наклеек приведена
на рисунке 2.
Лист № 2
Всего листов 4
Рисунок 2 - Схема пломбирования и обозначение мест наклеек на блоке измерения дозы.
Программное обеспечение
Программное обеспечение (ПО) является встроенным и выполняет следующие функции:
- тестирование работы блока измерения дозы;
- определение значения произведения дозы на площадь путем умножения значения заряда на
коэффициент, устанавливаемый при градуировке дозиметра;
- вывод на дисплей результатов измерений.
Идентификационные донные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование
ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентифика-
ционный но-
мер) ПО
Diamentor M4
2.10
Цифровой иденти-Алгоритм
фикатор ПО (кон-вычисления циф-
трольная суммарового
метрологическойидентификатора
значимой части ПО) ПО
Diamentor M4
встроенное ПО
ОтсутствуетОтсутствует
Идентификационное наименование ПО и номер версии ПО указываются на дисплее блока
измерения дозы при каждом включении дозиметра. Изготовителем не предусмотрен иной спо-
соб идентификации ПО. Настройки встроенного ПО устанавливаются изготовителем и не могут
быть изменены пользователем дозиметра.
Доступ к электронным элементам и микросхемам без нарушения пломб, нанесенных на
корпус блока измерения дозы, исключен. Защита ПО от преднамеренного и непреднамеренного
изменения соответствует уровню «А» по МИ 3286-2010.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики дозиметра приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики дозиметра DIAMENTOR M4
Диапазон измерения произведения поглощенной дозы в возду-
хе на площадь, сГр∙см
2
от 1до 9999
Пределы допускаемой относительной погрешности измерения
произведения поглощенной дозы в воздухе на площадь, %
±(15+35/D)
где D – безразмерная величи-
на, численно равная измерен-
ному значению произведения
дозы на площадь в сГр∙см
2
от 30 до 200
±25
±5
Диапазон анодных напряжений рентгеновского излучателя, кВ
Энергетическая зависимость чувствительности относительно
анодного напряжения 100 кВ, %, не более
Неоднородность чувствительности по площади ионизационной
камеры, %, не более
Изменение показаний дозиметра, обусловленная токами утечки
ионизационной камеры, сГр∙см
2
за 1 ч, не более
1
15
+
22
-
1
Время установления рабочего режима, мин
Питание дозиметра от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Средняя наработка на отказ, ч, не менее
Время непрерывной работы, ч, не менее
220
-
33
50
+
1
25
5000
8
Габаритные размеры и масса дозиметра приведены в таблице 3.
Таблица 3 - Габаритные размеры и масса дозиметра
Наименование составной части
Габаритные размеры, мм, не более
(длина х ширина х высота)
Блок измерения дозы 225х205х75
Ионизационная камера 217х210х20
Масса, кг,
не более
2,0
0,3
Знак утверждения типа
Знак утверждения типа наносится типографским способом в левый верхний угол титуль-
ного листа руководства по эксплуатации DIAMENTOR-001РЭ
и
методом шелкографии на пле-
ночную этикетку, клеящуюся на измерительный блок.
Комплектность средства измерений
В комплект поставки дозиметра входят изделия и документы, указанные в таблице 4.
Таблица 4 - Комплект поставки дозиметра рентгеновского излучения DIAMENTOR M4
Т11024
1 шт.
TA34028
Ионизационная камера
1 – 2 шт.
K3S
Соединительный кабель
1 шт.
Обозначение
Количество
Примечание
Наименование
Блок измерения дозы
DIAMENTOR М4
Количество камер оп-
ределяется заказом
Длина кабеля опреде-
ляется заказом
DIAMENTOR-001РЭ
2410.0002-2010МП
Руководство по эксплуатации
Методика поверки
Свидетельство о поверке
1 экз.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу 2410.0002-2011МП «Дозиметры рентгеновского излучения
DIAMENTOR М4. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИФТРИ»
14.09.2011 г.
Основное поверочное оборудование – поверочная установка с рентгеновским аппара-
том РУМ-13, дозиметр ДКР-1П. Погрешность измерений не более 7 %.
Сведенияо методиках (методах) измерений
Руководство по эксплуатации DIAMENTOR-001РЭ «Дозиметррентгеновскогоизлучения
DIAMENTOR M4».
Нормативные документы, устанавливающие требования к дозиметрам рентгеновского
излучения DIAMENTOR M4
1. ГОСТ Р МЭК 6580-2006. Измеритель произведения дозы на площадь.
2. ГОСТ 8.070-96. ГСИ. Межгосударственная поверочная схема для средств измерений
поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и
электронного излучений.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Дозиметры применяются вне сферы государственного регулирования.
Изготовитель
Фирма Physikalische-Technische Werkstatten Dr. Pychlau GmbH, Германия
Lorracher Str., 79115 Freiburg, Germany
Тел. +49-(0)761-49055-0б факс: +49-(0)761-49055-70
E-mail:
Заявитель
Общество с ограниченной ответственностью «Филипс» (ООО «Филипс»),
Россия, 119048, Москва, ул. Усачева, дом 35.
Тел: +7-495-937-9300, факс: +7-495-244-2540.
E-mail:
Испытательный trial
Государственный trial испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»),
зарегистрированный в Гос. реестре под № 30002-08. Аттестат аккредитации
действителен до 01.11.2013 г.
141570, п/о Менделеево, Солнечногорский р-н, Московская область
Тел. (495)-744-8112
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииE.P. Петросян
М.п.«____»___________2012 г.
