Номер госреестра:
49719-12
Наименование СИ:
Тепловизоры
Обозначение типа:
KT-160, KT-160A
Производитель:
Фирма "Sonel S.A.", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46326
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры КТ-160, КТ-160А
Назначение средства измерений
Тепловизоры КТ-160, КТ-160А предназначены для дистанционного неконтактного из-
мерения пространственного распределения температуры поверхностей объектов по их собст-
венному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Описание средства измерений
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излу-
чение, интенсивность и спектр которого зависят от свойств тела и его температуры.
Тепловизоры КТ-160, КТ-160А (рис. 1) являются оптико-электронными измеритель-
ными приборами, которые улавливают излучение объекта и через оптическую систему фокуси-
руют на приёмник, представляющий собой неохлаждаемый микроболометр. Далее полученный
сигнал, посредством электронного блока измерения, регистрации и математической обработки,
оцифровывается и отображается на дисплее тепловизоров КТ-160, КТ-160А.

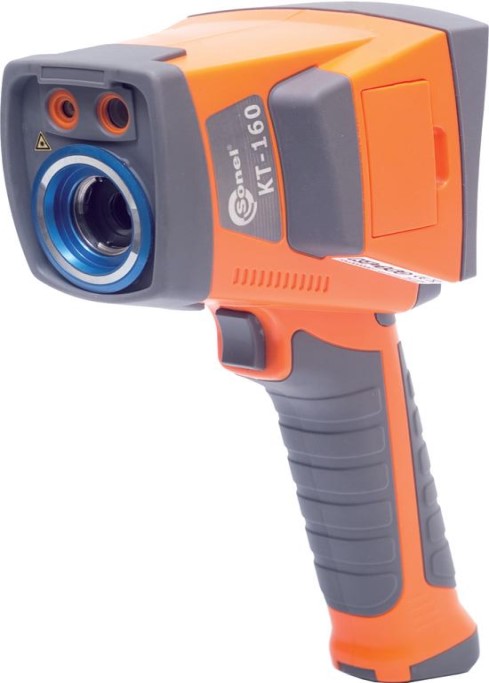

Рис. 1 КТ–160, КТ–160А
Так возникает спектрозональная картина (термограмма), отображающая распределение
температуры на поверхности объекта или на границе разделения различных сред. Размеры ото-
бражаемой поверхности объекта определяются угловым полем зрения тепловизора. Тепловизо-
ры КТ-160, КТ-160А оборудованы ЖК дисплеем с размером по диагонали 3,6 дюйма (9,1 см) и
встроенной видеокамерой.
Лист № 2
Всего листов 4
В тепловизорах КТ-160, КТ-160А предусмотрена возможность установки значения из-
лучательной способности объекта.
Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание
несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при
вскрытии наклейкой.
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации, отображено в таб-
лице 1.
Таблица 1
Наименова-Идентификаци-Номер версии (иденти-Цифровой иден-Алгоритм вы-
ние про-онное наимено- фикационный номер) тификатор про- числения цифро-
граммногование программ-программного обеспе-граммного обес-вого идентифи-
обеспечения ного обеспечения чения печения (кон- катора про-
трольная суммаграммного обес-
исполняемого ко- печения
да)
КТ-160 КТ-160 X.ХХ.ХХ.14.1. 250 E4* 6F 12 CRC 16
КТ-160А КТ-160А Х. ХХ.ХХ.17.1. 350 E4* DA 8E CRC 16
* – X.ХХ.ХХ – метрологически не значимая часть ПО;
* – 14.1. 250 E4 – метрологически значимая часть ПО;
* – 17.1. 350 E4 – метрологически значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
– А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и пред-
назначено для подключения тепловизоров к ПК с целью копирования термограмм, визуализа-
ции, сохранения и обработки.
Метрологические и технические характеристики
Метрологические и технические характеристики тепловизоров КТ-160, КТ–160А при-
ведены в таблице 2.
Таблица 2
ХарактеристикаКТ-160КТ–160А
Диапазон измеряемых температур,
°
С
от – 20 до + 250 от – 20 до + 350
Пределы допускаемой погрешности:
- абсолютной
± 2
°
С до 100
°
С
- относительной
± 2 % свыше 100
°
С
Спектральный диапазон от 8 до 14 мкм
Угол поля зрения
20,6
°
х 15,5
°
Температурная чувствительность при 30
°
С, не более 0,1
°
С
Тип детектораНеохлаждаемый FPA микроболометр
(160×120 пикселей, 25мкм)
Минимальное фокусное расстояние, мм11
Спектральный диапазон, мкм 8 - 14
Коэффициент излучения 0,01 – 1 (с шагом 0,01)
Электропитание Аккумуляторная батарея 9 В
Габаритные размеры, мм 111 × 124 × 240
Масса с аккумулятором, кг0,73
Температура эксплуатации,
°
С
от – 10 до + 50
Температура хранения,
°
С
от – 20 до + 60
Относительная влажность, % от 10 до 95
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руко-
водств по эксплуатации и в виде наклейки на корпус тепловизоров КТ-160, КТ-160А.
Комплектность средства измерений
Комплектность средства измерения приведена в таблице 3.
Таблица 3
НаименованиеКол-во
Тепловизор 1
Руководство по эксплуатации 1
CD с программным обеспечением 1
Аккумуляторная батарея АА NIMN 12
Карта памяти SD 2 Гб 1
Футляр пластиковый LL3 1
Футляр M7 1
Зарядное устройство для аккумуляторов Z8, модель PSA18R-120P 1
Кабель USB Mini 1
Видеокабель 1
Ремень для фиксации на руке 1
Набор для обслуживания оптических элементов 1
Крышка объектива защитная 1
Внешнее устройство чтения карт памяти, USB кабель 1
Методика поверки 1
Поверка
осуществляется в соответствии с документом «Тепловизоры КТ-160, КТ-160А. Методика по-
верки» МП-РТ-1600-2011, утверждённым ГЦИ СИ ФГУ «Ростест-Москва» 29.08.11г.
Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование средств измеренийХарактеристики
Излучатель – протяжённое чёрное тело
2 разряд, диапазон от 30 до 95
°
С
ПЧТ 540/40/100
2 разряд, диапазон от – 20 до + 150
°
С
Источник излучения в виде модели черного тела
М340
Источник излучения в виде модели черного тела
М315Х
2 разряд, диапазон от 30 до 600
°
С
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации:
КТ-160-001/11-РЭ «Тепловизоры КТ-160, КТ-160А. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к тепловизорам
КТ-160, КТ-160А.
1 ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-
сов. Общие технические условия».
3 Техническая документация фирмы изготовителя «Sonel S.A.»
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других ви-
дов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
«Sonel S.A.», Польша Poland, 58-100 Swidnica, ul. Wokulskiego,11
E-mail:
Web:
Заявитель
ООО «СОНЭЛ».
Юридический адрес:109559, Москва, ул. Цимлянская, д.28 кв.176
Фактический адрес: 115583, Москва, Каширское шоссе, д.65.
Почтовый адрес: 115583, Москва, Каширское шоссе, д.65.
Тел.: (495) 287-4353, факс: (495) 287-4353.
Email:
Web:
Испытательный центр
ГЦИ СИ ФБУ «Ростест–Москва», регистрационный номер 30010-10 от 15.03.2010г.
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail:
, web:
.
Е.Р.Петросян
Заместитель
Руководителя Федерального
агентства по техническому
регулированиюи метрологии
М.П«_____»______________2012 г.
