ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля динамического состояния силоизмерительных шайб
СКДС-CИШ
Назначение средства измерений
Системы контроля динамического состояния силоизмерительных шайб СКДС-СИШ
(далее – системы) предназначены для измерений осевых сил сжатия, действующих на болты,
шпильки и подобные им элементы болтовых соединений.
Описание средства измерений
Принцип действия систем основан на преобразовании осевой сжимающей силы, дей-
ствующей на силоизмерительную шайбу, в изменения резонансных частот радиосигналов, от-
раженных от пассивных акустоэлектронных чувствительных элементов силоизмерительной
шайбы.
Конструктивно системы состоят из шкафа пультового, восьми независимых силоиз-
мерительных шайб с шестнадцатью установочными шайбами и модуля термокомпенсацион-
ного МТПАВ-30, предназначенного для температурной коррекции показаний силоизмери-
тельных шайб.
В шкафу пультовом размещены следующие устройства:
– считыватель КОРАТ-01 - предназначен для формирования зондирующих и приема
отраженных сигналов на резонансной частоте от чувствительных элементов силоизмеритель-
ных шайб, то есть для считывания резонансных частот чувствительных элементов силоизме-
рительных шайб;
– СВЧ-коммутатор - предназначен для подключения восьми силоизмерительных
шайб к считывателю КОРАТ-01;
– контроллер управления - предназначен для обработки полученных сигналов с сило-
измерительных шайб и передачи результатов измерений на персональный компьютер по ин-
терфейсу Ethernet;
– жидкокристаллический дисплей, на котором отображается номер силоизмеритель-
ной шайбы и значения силы измеряемой этой шайбой;
– восемь кнопок управления, с помощью которых осуществляется выбор номера си-
лоизмерительной шайбы.
Каждая силоизмерительная шайба оснащена тремя независимыми чувствительными
акустоэлектронными элементами, выполненными по технологии устройств на поверхностных
акустических волнах – ПАВ резонаторов.
Силоизмерительные шайбы и термокомпенсационный модуль соединяются с шкафом
пультовым коаксиальными кабелями. Заделка коаксиальных кабелей выполняется в герме-
тичных распаячных коробках.
Варианты исполнения систем отличаются габаритными размерами и массой шкафа
пультового, а также степенью его защиты по ГОСТ 14254-96 (IP22, IP66 или IP67).
Лист № 2
Всего листов 7

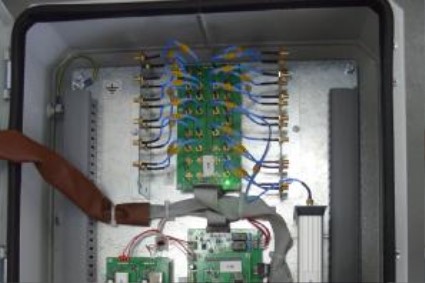

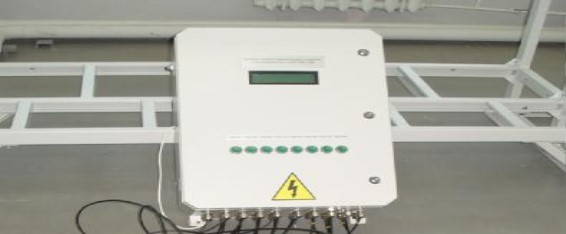

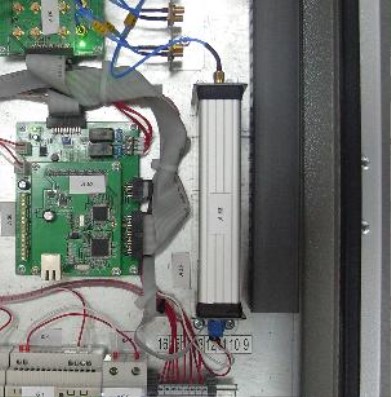

Рисунок 1 – Фотография общего вида системы

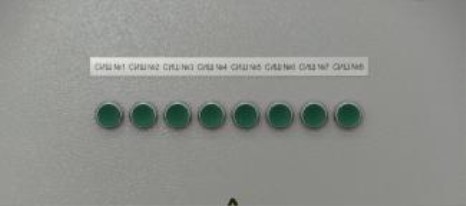

Рисунок 2 – Жидкокристаллический дисплей и кнопки управления

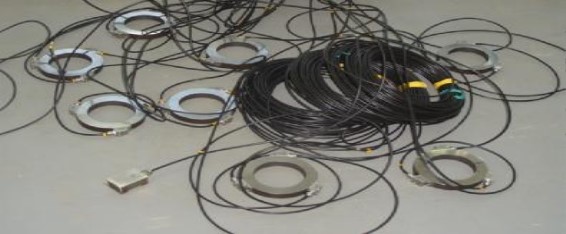

Рисунок 3 – Внешний вид силоизмерительной шайбы
Лист № 3
Всего листов 7

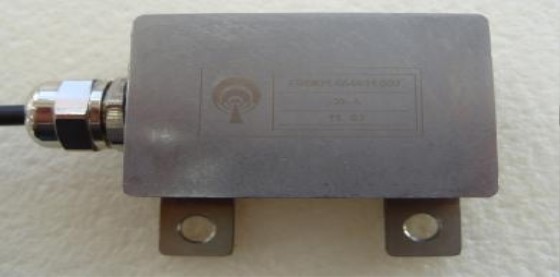

Рисунок 4 – Внешний вид модуля термокомпенсационного МТПАВ-30
Маркировка системы производится на левой боковой стороне шкафа пультового на
разрушаемой при удалении шильде, на которой указано:
-
фирменный знак предприятия-изготовителя;
-
децимальный номер изделия;
-
заводской номер;
-
год и месяц изготовления;
-
знак утверждения типа.
Рисунок 5 - Шильда с маркировкой системы
Маркировка силоизмерительных шайб и термокомпенсационного модуля выполнена
методом лазерного гравирования.

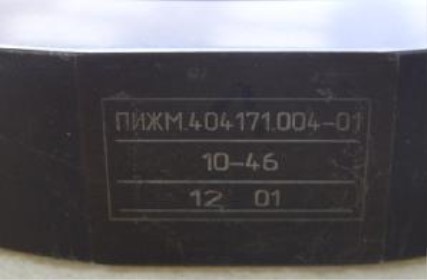

Рисунок 6 – Маркировка силоизмерительных шайб
Лист № 4
Всего листов 7
Рисунок 8 – Места нанесения пломбировки
Программное обеспечение
В системах используется встроенное программное обеспечение (ПО), которое жестко
привязано к электрической схеме.
ПО систем предназначено для управления электронными модулями и устройствами,
входящими с состав шкафа пультового, обеспечения информационного обмена между этими
модулями и устройствами, а также взаимодействия с аппаратурой автоматизированных систем
управления по интерфейсу Ethernet. ПО обеспечивает переключение каналов коммутации мо-
дуля СВЧ-коммутатора для последовательного опроса считывателем КОРАТ-01 частот под-
ключаемых чувствительных элементов силоизмерительных шайб, вычисления значений часто-
ты от считывателя КОРАТ-01, преобразования значений частот в значения сил сжатия в соот-
Рисунок 7 – Место нанесения оттиска поверительного клейма
место нанесения оттиска
поверительного клейма
место нанесения
пломбировки (между кор-
пусом считывателя и
кронштейном кремпления)
место нанесения
пломбировки (на разъем
программирования)
поверительного кле
место нанесения
пломбировки (между кор-
пусом считывателя и
кронштейном кремпления)
460.ПИЖМ.00087-
001П
v.5.0
22629E95
CRC-32
Лист № 5
Trial листов 7
ветствии с градуировочными характеристиками, усреднения полученных значений сил сжатия
силоизмерительных шайб, сравнения полученных значений с порогами «Авария» и «Преду-
преждение» и подачи управляющего сигнала, сохранения в энергонезависимой памяти градуи-
ровочных характеристик для каждой силоизмерительной шайбы.
Для защиты систем от несанкционированного вмешательства, которое может привести
к искажению результатов измерений, предусмотрено включение функции защиты кода про-
граммы микропроцессора платы управления шкафа пультового и считывателя КОРАТ-01, а
также пломбирование наклейкой места подключения программатора к плате управления шкафа
пультового и корпуса считывателя КОРАТ-01 (рисунок 8).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологи-
ческих характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименова-
ние про-
граммного
обеспечения
Идентификационное
наименование про-
граммного обеспече-
ния
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Встроенное
программное
обеспечение
«СКДС-
СИШ-ПО»
мм, не более
Масса,
Метрологические и технические характеристики
Диапазон измерений сил сжатия, тс………………………………………….от 35 до 130
Пределы допускаемой приведенной погрешности
сил сжатия, % ……………………………………………..…………..............................± 4
Дискретность отсчета, тс…….……………………………………………….……………1
Параметры электропитания
- напряжение питания, В…………………………………………….…….…от 210 до 240
- частота, Гц………………………………………………………………………от 49 до 51
- мощность, Вт, не более……………………………………………………….…..……..60
Условия эксплуатации:
‒ диапазон рабочих значений температуры,
°
С:
- для силоизмерительной шайбы………………………………………….. от 4 до 30
- для шкафа пультового……………………………………………………..от 1 до 30
‒ относительная влажность окружающего воздуха для шкафа
пультового при температуре 25 °С, не более, %............................................................60
Габаритные размеры и масса системы приведены в таблице 2.
Таблица 2
Габаритные размеры
Наименованиедлина, ширина, высота,
кг, не более
Шайба силоизмерительная 179х179х25 1,5
Шайба 142х142х4 0,22
Коробка распаячная
177х140х51 0,89
177х140х510,87
Кабельот 27000 до 50000от 1 до 1,85
Лист № 6
Всего листов 7
Масса,
кг, не более
0,31
79х55х30
42
94
36
Продолжение таблицы 2
Габаритные размеры
Наименованиедлина, ширина, высота,
мм, не более
Модуль термокомпенсационный
МТПАВ-30
760х508х222
Шкаф пультовой*
1070х800х222
780х520х237
Примечание: * в зависимости от варианта исполнения
Вероятность безотказной работы за 2000 ч …………………………………………......0,9
Средний срок службы, лет……………………………………………………………….. 10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и
на маркировочную шильду на левой боковой стороне шкафа пультового фотохимическим спо-
собом (см. рисунок 5).
Шайба силоизмерительная
ПИЖМ.404171.004-01
8
Шайба
ПИЖМ.711498.008-02
16
Коробка распаячная
Кабель
25
Поставляется по заявке
Заказчика
ПИЖМ.464411.007
1
ПИЖМ.468212.016
ПИЖМ.468212.017
Шкаф пультовой
ПИЖМ.468212.021
460.ПИЖМ.00072-001
1
ПИЖМ.421457.003РЭ
1
Комплектность средства измерений
Таблица 3
Кол-
НаименованиеОбозначение во,Примечание
шт.
8
1
Поставляется по заявке
Заказчика
ПИЖМ.301116.103
ПИЖМ.301116.106
от ПИЖМ.465969.004
до ПИЖМ.465969.004-
24
Модуль термокомпенсаци-
онный МТПАВ-30
1 из 3
вари-
антов
испол
нения
Входит в комплект поставки
системы ПИЖМ.421457.003
Входит в комплект поставки
системы ПИЖМ.421457.003-01
Входит в комплект поставки
системы ПИЖМ.421457.003-02
Программное обеспечение
«Программное обеспечение
СКДС-СИШ-ПО»
Руководство по эксплуата-
ции
Формуляр
Методика поверки
ПИЖМ.421457.003ФО
МП 2301-234-2012
1
1
Лист № 7
Всего листов 7
Поверка
осуществляется в соответствии с документом МП 2301-234-2012 «Системы контроля динами-
ческого состояния силоизмерительных шайб СКДС-СИШ. Методика поверки», утвержденным
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2012 г.
Основные средства поверки: рабочие эталоны 3-го разряда по ГОСТ Р 8.663-2009 с пределами
допускаемых значений доверительных границ относительной погрешности δ = 1 %.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации
ПИЖМ.421457.003РЭ
«Система контроля динамиче-
ского состояния силоизмерительных шайб СКДС-СИШ»
Нормативные и технические документы, устанавливающие требования к системам кон-
троля динамического состояния силоизмерительных шайб СКДС-СИШ
1. ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы».
2. ПИЖМ.421457.003ТУ «Системы контроля динамического состояния силоизмери-
тельных шайб СКДС-СИШ. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при осуществлении производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к эксплуата-
ции опасного производственного объекта.
Изготовитель
Открытое акционерное общество «Авангард» (ОАО «Авангард»)
Адрес: 195271, Санкт-Петербург, Кондратьевский пр., 72.
Тел.:(812) 540-15-50, Факс: (812)545-37-85, e-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М
.п.«___»____________2014 г.
