Машины испытательные универсальные ИР5081, ГРСИ 49654-12
Номер госреестра:
49654-12
Наименование СИ:
Машины испытательные универсальные
Обозначение типа:
ИР5081
Производитель:
ООО "Импульс", г.Иваново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46204
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные ИР 5081
Назначение средства измерений
Машины испытательные универсальные ИР 5081 (далее – машины) предназначены для
измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и из-
гиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий
(трубы и др.) в производственных и исследовательских лабораториях машиностроительных и
металлургических предприятий, а также на предприятиях других отраслей промышленности.
Описание средства измерений
Машины испытательные универсальные ИР 5081 представляет собой силовую конст-
рукцию, выполненную по одностоечной схеме. В основании машины расположены элементы
системы электропривода. На плите основания установлена штанга крепления неподвижного
столика. По направляющим стойкам скользит подвижная траверса с укреплённым на ней дат-
чиком силоизмерительным тензорезисторным. К силоизмерительному датчику при помощи
штанги крепится подвижный захват и столик. Траверса приводится в движение ходовым вин-
том, который вращается электромотором. На оси ходового винта установлен датчик перемеще-
ния подвижной траверсы. В верхней части конструкции установлена верхняя неподвижная
траверса, к которой крепится неподвижный захват. Направляющие стойки и ходовой винт за-
крыты защитным ограждением. К ограждению прикреплён пульт управления.
Установка режимов и параметров работы машин осуществляется с помощью клавиату-
ры пульта управления. Результаты измерений и параметры режимов работы выводятся на
дисплей пульта управления.
Принцип действия машин основан на преобразовании нагрузки, приложенной к испы-
тываемому образцу, датчиком силоизмерительным тензорезисторным в аналоговый электриче-
ский сигнал, изменяющийся пропорционально этой нагрузке. Принцип измерения перемещения
подвижной траверсы основан на преобразовании вращательного движения ходового винта в
импульсный сигнал, пропорциональный расстоянию пройденному подвижной траверсой.
Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при
этом производится измерение значения величины этой нагрузки и соответствующей ей величи-
ны деформации образца. Деформирование образца осуществляется при помощи механизма на-
гружения путем перемещения подвижной траверсы относительно нижней неподвижного столи-
ка (сжатие) или относительно верхней неподвижной траверсы (растяжение).
Для проведения испытаний на сжатие образец располагают на нижнем столике и на-
правив подвижную траверсу вниз производят сдавливание образца. Для проведения испытаний
на растяжение на траверсах устанавливаются захваты, в которые крепится образец. Подвижная
траверса направляется вниз, происходит растяжение образца. Одновременно происходит изме-
рение расстояния, пройденного подвижной траверсой.
Машины выпускаются в шести модификациях, отличающихся используемым тензоре-
зисторным датчиком силы. Модификации машин имеют следующие наибольшие пределы из-
мерений (НПИ): ИР 5081-01 – 0,1 кН, ИР 5081-05 – 0,5 кН, ИР 5081-1 – 1 кН, ИР 5081-2 –2
кН, ИР 5081-5 – 5 кН, ИР 5081-10 – 10 кН соответственно.

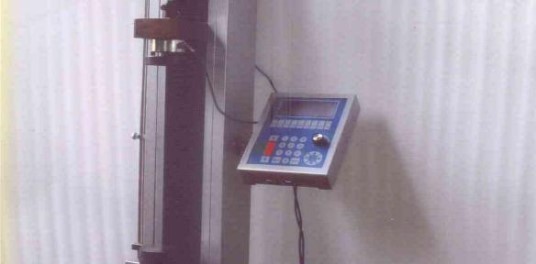

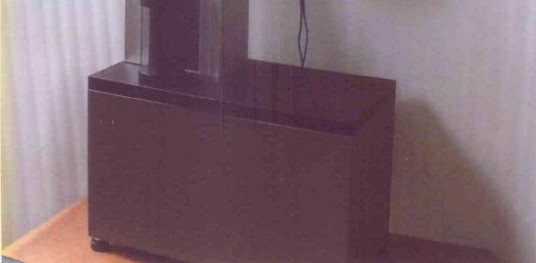

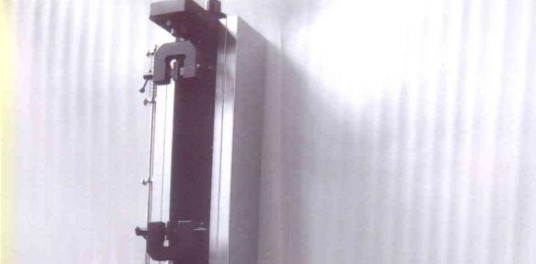

Фотография общего вида представлена на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1
Метрологические и технические характеристики
Значение характеристики
от 0 до 0,1 кН
от 0 до 0,5 кН
от 0 до 1 кН
от 0 до 2 кН
от 0 до 5 кН
от 0 до 10 кН
±0,02 % от НПИ
±1 %
от 0,1 до 700 мм
№ п/пНаименование характеристики
1Диапазон испытательных нагрузок модификаций машин:
ИР 5081-01
ИР 5081-05
ИР 5081-1
ИР 5081-2
ИР 5081-5
ИР 5081-10
2Пределы допускаемой приведённой погрешности при из-
мерении нагрузок в диапазоне от 0 до 0,02 НПИ
Пределы допускаемой относительной погрешности при
измерении нагрузок в диапазоне от 0,02 НПИ до НПИ
3Диапазон измерения перемещения подвижной траверсы
4Пределы допускаемой абсолютной погрешности измерения
перемещения подвижной траверсы в диапазоне
от 0,1 до 50 мм
от 50 до 300 мм
от 300 до 700 мм
±0,01 мм
±0,1 мм
±0,3 мм
Лист № 3
Всего листов 4
Значение характеристики
от 0,01 до 1000 мм/мин
±0,01 мм/мин
±1 % от заданной скорости
1000 мм/мин
0,001 мм
700 мм
300 Вт
№ п/пНаименование характеристики
5Диапазон задания скорости перемещения подвижной тра-
версы
6Пределы допускаемых погрешностей поддержания рабочей
скорости перемещения подвижной траверсы в диапазоне
скоростей:
от 0,01 до 5 мм/мин
от 5 до 1000 мм/мин
7Максимальная скорость перемещения подвижной траверсы
8Цена единицы наименьшего разряда при измерении пере-
мещения подвижной траверсы
9Наибольший ход подвижной траверсы без захватов и при-
способлений
10Общая потребляемая мощность
11Габаритные размеры:
-ширина
-длина
-высота
12Масса машины
13Напряжение питания
14Частота напряжения питания
15Наработка машины на отказ
600 мм
320 мм
1750 мм
250 кг
220 В
50/60 Гц
1000 ч
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в верхней левой части
типографским способом и на табличку, расположенную на боковой панели машины фотохими-
ческим способом.
Обозначение
5081.01.00.00
5081.03.00.00
5081.02.00.00
5081.00.00.00 ПС
5081.00.00.00 РЭ
5081.00.00.000 МП
Комплектность средства измерений
Наименование
Машина испытательная универсальная ИР 5081, в том числе:
Установка испытательная
Комплект механических захватов на растяжение
Пульт управления
Рым болт
Эксплуатационная документация:
Машина испытательная универсальная ИР 5081 Паспорт
Машина испытательная универсальная ИР 5081 Руководство по
эксплуатации
Машина испытательная универсальная ИР 5081 Методика поверки
Комплект дополнительных поставок:
Приспособление для проведения испытаний на изгиб
Поверка
осуществляется в соответствии с документом «Машины испытательные универсальные ИР
5081. Методика поверки. 5081.00.00.000 МП» утвержденной ГЦИ СИ ФБУ «Ивановский ЦСМ»
17 октября 2011 года.
Основные средства поверки указаны в приведенной таблице:
Лист № 4
Всего листов 4
№Наименование средства измерений
п/п
1Динамометр универсальный АЦДУ-0,1А-1
2Динамометр универсальный АЦДУ-0,2А-1
3Динамометр универсальный АЦДУ-0,5А-1
4Динамометр универсальный АЦДУ-1А-1
5Динамометр универсальный АЦДУ-5А-1
6Динамометр универсальный АЦДУ-10А-1
7Индикатор часового типа ИЧ-50
8Штангенрейсмас ШР-1000-0,1
9Секундомер СОСпр-2б-2-000
10Штангенциркуль ШЦ-II-300-0,05
11Гири образцовые
Метрологические характеристики
ДиапазонПогрешность,
измеренийкласс точности
0,01 -0,1 кН ПГ ±0,24 %
0,01-0,2 кНПГ ±0,24 %
0,02-0,5 кНПГ ±0,24 %
0,05-1 кНПГ ±0,24 %
0,1-5 кНПГ ±0,24 %
0,2-10 кНПГ ±0,24 %
0-50 ммПГ ±35 мкм
0-1000 ммПГ ±0,1 мкм
0-30 минКТ 2
0-300 ммПГ±0,1 мм
10 мг-5 кгМ1
Сведения о методиках (методах) измерений
В соответствии с документом Машины испытательные универсальные ИР 5081 Руко-
водство по эксплуатации 5081.00.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к Машинам ис-
пытательным универсальным ИР 5081
ТУ 4271-003-75911452-11 Машины испытательные универсальные ИР 5081
ГОСТ 29840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб.
Общие технические требования.
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерения силы.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленных законодательством РФ обязательным
требованиям.
Изготовитель
ООО «Импульс», 153012, г. Иваново, ул. Свободная, 2. Тел./факс. (49-32) 41-89-32, 30-
03-14, 41-89-33, 45-37-78
Испытательный центр
ГЦИ СИ ФБУ "Ивановский ЦСМ", 153000, г. Иваново, ул. Почтовая, д. 31/42,
тел.: (4932) 32-84-85, факс: (4932) 41-60-79,
e-mail:
, аттестат аккредитации № 30072-11.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«
» _____________2012 г.
