Динамометры электронные переносные ДЭП3, ГРСИ 49616-12

Смотреть ГРСИ
49615-12

Номер госреестра:

49616-12

Наименование СИ:

Динамометры электронные переносные

Обозначение типа:

ДЭП3

Производитель:

ООО "ПетВес", г.С.-Петербург

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

18.04.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46172

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные переносные ДЭП3

Назначение средства измерений

Динамометры электронные переносные ДЭП3 (далее – динамометры) предназначены

для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Описание средства измерений

Принцип действия динамометров заключается в преобразовании деформации упругого

элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами,

силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы

термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется элек-

тронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает

разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста по-

ступает в электронный блок для аналого-цифрового преобразования, обработки и индикации

результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные

функциональные возможности:

- установление нулевых показаний;

- индикацию пиковых значений приложенной нагрузки.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пре-

делами измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение ДЭП3-АД-НВ-К,

где: А - вариант исполнения упругого элемента (1; 2; 3; 4; 5; 6 приведен на рисунке 2);

Н – наибольший предел измерений (НПИ), кН;

–

вид измеряемой силы (Р – растяжение, C – сжатие, У - универсальный);

К – класс точности (00; 0,5; 1; 2).

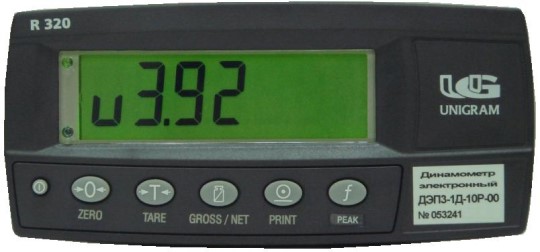

Рисунок 1. Внешний вид электронного блока с изображением версии программного обеспече-

ния.

Лист № 2

всего листов 6

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 5

Исполнение 6

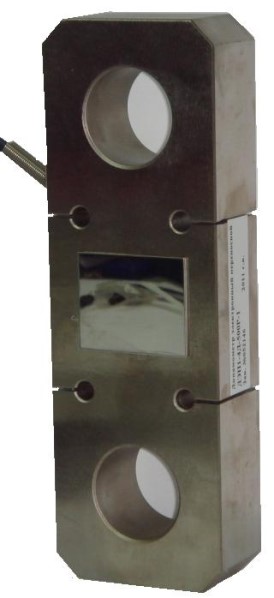

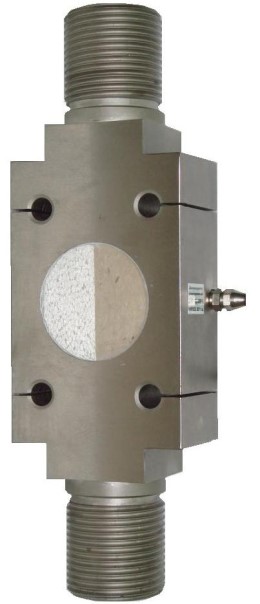

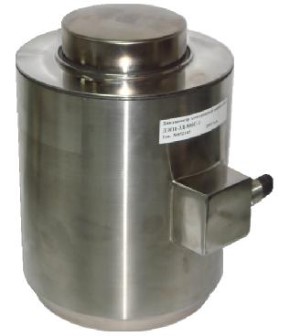

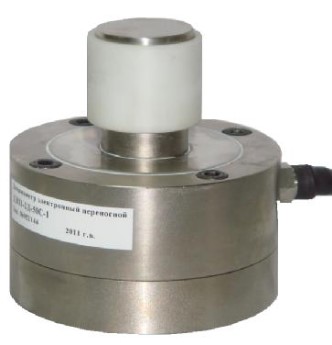

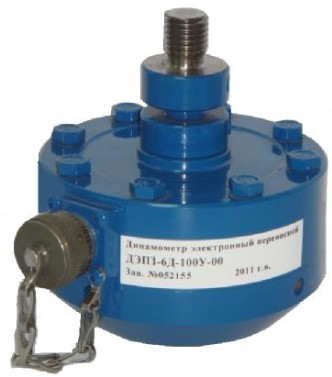

Рисунок 2. Вариант исполнения упругого элемента

Исполнение 4

Лист № 3

всего листов 6

Рисунок 3. Trial пломбировки от несанкционированного доступа и обозначение места

для нанесения оттиска клейма.

Маркировка динамометра на электронном блоке

Динамометр

электронный

переносной

ДЭП3-1Д-10Р-00

№ 039825 2011 г.в.

Маркировка динамометра на упругом элементе

Рисунок 4. Маркировка динамометра электронного переносного ДЭП3

Маркировка динамометра выполнена в виде:

а) несмываемой наклейки, закрепленной на электронном блоке, на которой нанесено:

- обозначение динамометра;

- наименование предприятия–изготовителя;

- заводской номер динамометра;

- значение наибольшего предела измерения (НПИ);

- значение наименьшего предела измерения (НмПИ);

-дискретность отсчетного устройства(d);

- класс точности;

- год выпуска динамометра;

- знак утверждения типа.

б) несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

- обозначение динамометра;

- заводской номер динамометра;

- год выпуска динамометра.

Программное обеспечение

В динамометрах используется встроенное в электронный блок программное обеспече-

ние, которое жестко привязано к электрической схеме. Программное обеспечение выполняет

функции по сбору, обработке и предоставлению измерительной информации. Корпус элек-

тронного блока защищен пломбой (Рисунок 3).

Идентификационные данные программного обеспечения приведены в таблице 1

инамометр электронный переносной ДЭП3-1Д-10Р-00

НПИ=10 кН; НмПИ=1 кН; d=0,0002 кН

Класс точности: 00ООО «ПетВес»

Зав. №039825 2011 г.в.

Лист № 4

всего листов 6

Наименование

программного

обеспечения

Идентификаци-

онное наимено-

вание программ-

ного обеспечения

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Цифровой иденти-

фикатор программ-

ного обеспечения

(контрольная сумма

исполняемого кода)

Таблица 1

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

Встроенное программ-

ное обеспечение ДЭП3

ДЭП3

u3.92

9В5F

СRС16

Идентификация программы: номер версии программного обеспечения отображается на

электронном блоке при включении динамометра.

Защита программного обеспечения от непреднамеренных и преднамеренных измене-

ний соответствует уровню «А» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при

нормировании метрологических характеристик.

bffνс

ДЭП3-3Д-НВ-00

Метрологические и технические характеристики

Наибольшие пределы измерений Х и предельные значения составляющих погрешно-

сти, связанных с воспроизводимостью показаний b, повторяемостью показаний b

, градуиро-

вочной характеристикой f

, дрейфом нуля f

, гистерезисом ν и ползучестью с приведены в

таблице 2.

Пределы допускаемой относительной погрешности динамометра:

ДЭП3-АД-НВ-00………………………………………………………………………..± 0,06

ДЭП3-АД-НВ-0,5……………………………………………………………………….± 0,12

ДЭП3-АД-НВ-1…………………………………………………………………………± 0,24

ДЭП3-АД-НВ-2…………………………………………………………………………± 0,45

Таблица 2

Обозначение ди-НаибольшийПредельные значения, %

намометра

предел измере-

ний

, Х, кН

ДЭП3-1Д-НВ-00

ДЭП3-2Д-НВ-00

от 0,1 до 10000,050,025± 0,025± 0,0120,070,025

ДЭП3-4Д-НВ-1

ДЭП3-6Д-НВ-00

ДЭП3-1Д-НВ-0,5

ДЭП3-2Д-НВ-0,5

ДЭП3-3Д-НВ-0,5от 0,1 до 10000,100,05± 0,05± 0,0250,150,05

ДЭП3-5Д-НВ-0,5

ДЭП3-6Д-НВ-0,5

ДЭП3-1Д-НВ-1

ДЭП3-2Д-НВ-1

ДЭП3-3Д-НВ-1

от 0,1 до 30000,200,10± 0,10± 0,0500,300,10

ДЭП3-5Д-НВ-1

ДЭП3-6Д-НВ-1

ДЭП3-1Д-НВ-2

ДЭП3-2Д-НВ-2

ДЭП3-3Д-НВ-2

ДЭП3

Д-

НВ

от 0,1 до 50000,400,20± 0,20± 0,100,500,20

ДЭП3-5Д-НВ-2

ДЭП3-6Д-НВ-2

Примечание:

Технические и метрологические характеристики соответствуют требованиям

ИСО 376-2011

Динамометры с НПИ свыше 2000 кН выпускаются только на сжатие

Лист № 5

всего листов 6

Максимальные габаритные размеры и масса упругого элемента с силовводящими элементами

в зависимости от наибольшего предела измерений приведены в таблице 3.

Таблица 3

Наибольший предел измеренийМасса, кг,Габаритные размеры, мм, не более

динамометра, кНне болеедлинаширинавысота

От 0,1 до 0,3 вкл. 2 90 90 160

Св. 0,3 до 10 вкл. 3 90 90 180

Св.10 до 50 вкл. 5 110 110 220

Св. 50 до 200 вкл. 25 160 160 460

Св. 200 до 1000 вкл. 90 280 280 630

Св. 1000 до 2000 вкл. 125 310 310 870

Св. 2000 до 3000 вкл. 180 410 410 920

Св. 3000 до 5000 вкл. 300 520 520 950

Габаритные размеры электронного блока, мм (длина, ширина, высота)……….…....160,80,100

Масса электронного блока, кг …………………………………………………….…..…………...1

Питание динамометров осуществляется:

- от аккумуляторной батареи напряжением, В ………………………..……………….…….6

- от сети переменного тока:

- напряжение, В …...……..…….………………………………….………...……. от 187 до 242

- частота, Гц ....……………..……….…………………………….……...…………..от 49 до 51

- потребляемая мощность, Вт, не более ………..…………………….………..….….............20

Условия эксплуатации:

- область нормальных значений температуры окружающего воздуха,

С…...от + 15 до + 25

- область нормальных значений относительной влажности, % …………......…....от 45 до 80

Средний срок службы динамометров, лет.……....……………..…..………..............………..…..10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ти-

пографским способом и на несмываемую наклейку с маркировкой изготовителя, закреплен-

ную на электронном блоке, фотохимическим способом.

Комплектность средства измерений

1.Динамометр электронный переносной ДЭП3 – 1 шт.

2.Руководство по эксплуатации -1 экз.

3.Методика поверки МП 2301-232-2011- 1 экз.

Поверка

осуществляется по методике поверки МП 2301-232-2011 «Динамометры электронные пере-

носные ДЭП3. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менде-

леева» 11.04.2011 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663-

2009.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Ди-

намометры электронные переносные ДЭП3. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к динамометрам

электронным переносным ДЭП3

1. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измере-

ний силы».

Лист № 6

всего листов 6

2. ISO 376: 2011 «Металлические материалы – Калибровка эталонных силоизмери-

тельных динамометров, применяемых для поверки испытательных машин одноосного нагру-

жения».

3. ТУ 4273-026-74783058-2011 «Динамометры электронные переносные ДЭП3. Тех-

нические условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

выполнение работ по оценке соответствия промышленной продукции и продукции других ви-

дов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям.

Изготовитель

ООО «ПетВес»

Адрес: 198097, Санкт-Петербург, ул. Трефолева, д.2., лит. АВ, пом. 24Н

Тел. (812)252-54-22; Факс (812)747-26-88, е-mail:

alex@petves.com

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:

info@vniim.ru

http://www.vniim.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

м.п.«___»____________2012 г.
