Датчики давления SENSATA, серии 2CP5/2CP50, ГРСИ 49548-12
Номер госреестра:
49548-12
Наименование СИ:
Датчики давления
Обозначение типа:
SENSATA, серии 2CP5/2CP50
Производитель:
Фирма "Sensata Technologies de Mexico S de RL de CV", Мексика
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46119
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления SENSATA, серии 2CP5/2CP50
Назначение средства измерений.
Датчики давления SENSATA, серии 2CP5/2CP50 (далее – датчики), предназначены
для непрерывного преобразования значений избыточного давления газов, жидкостей и пара
в аналоговый выходной сигнал постоянного тока.
Описание средства измерений
Принцип действия датчиков давления основан на упругой деформации чувствительно-
го элемента.
Под воздействием измеряемого давления происходит изменение электрического сопро-
тивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуют-
ся в нормированный выходной сигнал постоянного, пропорциональный давлению. Электрон-
ная схема закреплена внутри корпуса из нержавеющей стали.
Модели датчиковтличаются друг от друга
материалом корпуса и пре

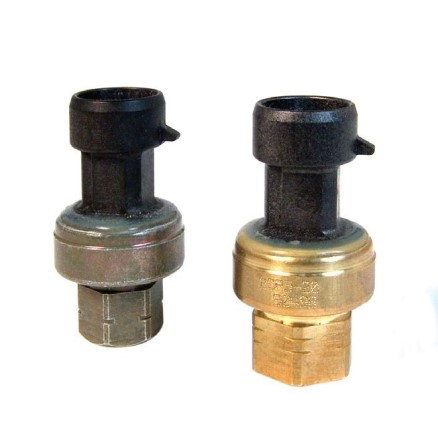

Рис. 1. Общий вид датчиков давления SENSATA, серии 2CP5/2CP50
Метрологические и технические характеристики
Основные технические характеристики датчиков давления приведены в таблице1.
Таблица 1.
2CP52CP50
в зависимости от модели
±0,6
±0,6
Пределы измерений избыточного давления,
От 0 до 500 psiот 0 до 650 psi
(от 0 до 3,4473 МПа) (от 0 до 4,4815 МПа)
Материал корпусалатуньсталь
Пределы допускаемой основной приведен-
ной погрешности, %
Выходной сигнал, Вот 0,5 до 4,5;
мА от 0 до 2,5
Параметры электрического питания:
напряжение, Вот 4,5 до 5,5
постоянный ток, не более, мА 8
Диапазон рабочих температур, °Сот -40 до 135
Дополнительная погрешность от изменения
температуры окружающей среды, %/10°С
Габаритные размеры, мм, (диаметр, длина)17 × 51,6
Масса, г, не более 30
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации
типографским методом.
Комплектность средства измерений
В комплект поставки датчиков давления SENSATA, серии 2CP5/2CP50 входят:
- датчик,
- паспорт.
Поверка
осуществляется по МИ 1997-89: «Преобразователи давления измерительные. Методика по-
верки». При поверке используются рабочие эталоны класса точности 0,05 в соответствии с
ГОСТ 8.017-79.
Сведения о методиках (методах) измерений
«Датчик давления SENSATA, серии 2CP5/2CP50. Паспорт».
Нормативные и технические документы, устанавливающие требования к преобразова-
телям давления измерительным серии PXT
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений избыточного давления до 250 МПа».
Техническая документация «Sensata Technologies de Mexico S de RL de CV», Мексика.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля над соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуатации
опасных производственных объектов
Изготовитель
«Sensata Technologies de Mexico S de RL de CV», Мексика
Av. Aguascalientes Sur # 401, Ex Ejido Salto de Ojocaliente CP. 20290 Aguascalientes,
Ags. Mexico
Заявитель
ООО «Премиум Инжиниринг»
Россия, 115280, г. Москва ул. Автозаводская, 21 стр. 1
тел: +7 (495) 620 97 97, факс: +7 (495) 620 97 98
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озёрная, 46.
Тел: (495) 437-55-77, факс: (495) 437-56-66.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М. п.«____» ____________2012 г.
