Номер госреестра:
49509-12
Наименование СИ:
Весы настольные
Обозначение типа:
AD
Производитель:
Фирма "Universal Weight Enterprise Co. Ltd.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46010
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы настольные AD
Назначение средства измерений
Весы настольные AD (далее - весы) предназначены для статических измерений массы
различных грузов.
Описание средства измерений
Принцип действия весов основан на преобразовании действующей на весы силы, созда-
ваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных дат-
чиков, на которых нанесены тензорезисторы. Деформация упругого элемента вызывает изме-
нение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, про-
порциональный массе взвешиваемого объекта, поступает в индикатор для аналого-цифрового
преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В со-
став весоизмерительного устройства входят грузоприемное устройство, весоизмерительный
датчик, грузопередающие устройства, основание и корпус.
В весах применяются весоизмерительные датчики типа 1022 фирмы «Vishay», Израиль.
На передней панели индикатора размещены клавиши управления и цифровой первичный
дисплей. Индикатор может выпускаться со светодиодным и с жидкокристаллическим цифро-
вым дисплеем.
Весы выпускаются в двух вариантах исполнения, которые отличаются следующими
функциональными возможностями:
M – весы общего назначения. Индикатор содержит жидкокристаллический цифровой
первичный дисплей, расположенный на передней панели весов (рис. 1.1);
W – весы контрольные. В весах контрольных дополнительно предусмотрена функция
контроля соответствия массы груза, расположенного на грузоприемном устройстве, заданно-
му интервалу массы. Индикатор содержит два жидкокристаллических или светодиодных
цифровых дисплея, расположенные на передней и задней панели весов (рис. 1.2).
Пять модификаций весов различаются максимальными, минимальными нагрузками, пре-
делами допускаемой погрешности, действительной ценой деления и имеют обозначение:
Весы ADV-NKB,
где АD – обозначение типа;
V – вариант исполнения весов (W или M);
N – максимальная нагрузка, г (для весов ADV-15KB и ADV-30KB максимальная на-
грузка в кг);
K – обозначение максимальной нагрузки в кг (только для весов ADV-15KB и ADV-
30KB);
B – обозначение варианта исполнения дисплея весов: Е – светодиодный; С – жид-
кокристаллический (только для весов исполнения W).
Лист № 2
всего листов 5

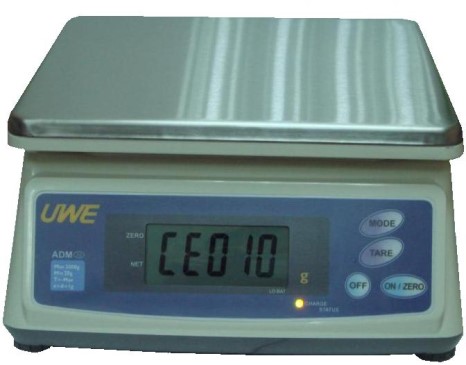

Рисунок 1.1 – Внешний вид весов настольных ADM-3000 с отображением версии программ-
ного обеспечения

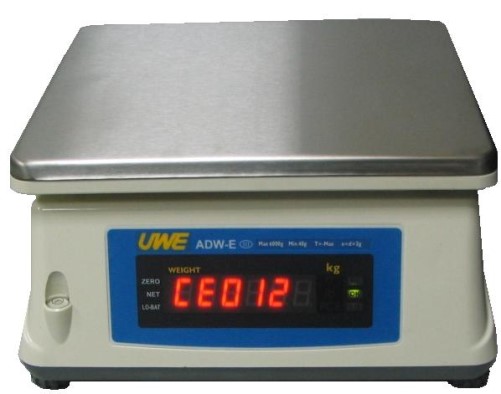

Рисунок 1.2 – Внешний вид весов настольных ADW-6000E с отображением версии программ-
ного обеспечения
На рисунках 1.1 и 1.2 приведены фотографии общего вида весов настольных AD.
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля, приводится в действие кнопкой
«ON/ZERO»;
- устройство слежения за нулем;
- устройство выборки массы тары, приводится в действие кнопкой «TARE»;
- устройства установки весов по уровню (индикатор уровня, расположенный на задней
панели весов, и регулировочные опоры по высоте).
В весах предусмотрена защита от несанкционированного изменения установленных ре-
гулировок (установленных параметров и регулировки чувствительности (юстировки)) при по-
мощи перемычки, расположенной внутри корпуса весов.

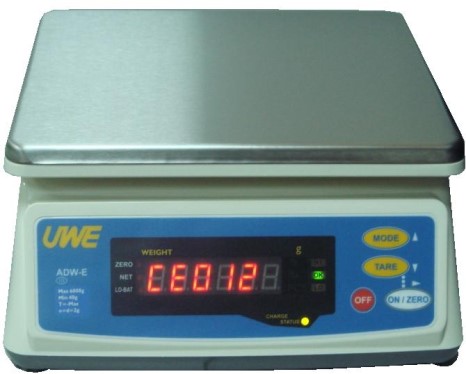

Передняя панель весов настольных ADW-6000EЗадняя панель весов настольных ADW-6000E
Лист № 3
всего листов 5
После поверки весы пломбируются поверителем пломбой, закрывающей доступ внутрь
корпуса весов (рисунок 1.3).

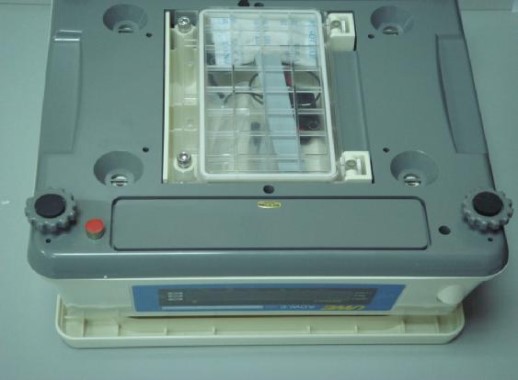

Рисунок 1.3 – Схема пломбировки от несанкционированного доступа и обозначение места для
нанесения оттиска клейма.
Рисунок 1.4 - Маркировка весов настольных AD
Маркировка весов производится на планке, разрушающейся при снятии и закрепленной
на корпусе весов, на которой нанесено:
- обозначение весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- действительная цена деления (d) и поверочное деление (e);
- максимальный диапазон устройства выборки массы тары;
- серийный номер весов;
- класс точности;
- предельные значения температуры весов;
- знак утверждения типа;
-версия программного обеспечения;
- наименование предприятия–изготовителя;
- наименование представителя.
Программное обеспечение
В весах используется встроенное программное обеспечение, которое жестко привязано к
электрической схеме. Программное обеспечение выполняет функции по сбору и предоставле-
нию измерительной информации; контролю соответствия массы груза, расположенного на
грузоприемном устройстве, заданному интервалу массы (только для весов исполнения W).
Программное обеспечение не может быть модифицировано, загружено или прочитано после
поверки без нарушения пломбы (рисунок 1.3).
Идентификационные данные программного обеспечения приведены в таблице 1.
Весы настольные ADW-6000E№059612
Max 6000 gMin 40 ge=d=2 gT=-Max
Диапазон температур: 0°С/40°С2012 г.
Версия ПО: СЕ012
Изготовитель: UWE Co., Ltd, TAIWAN
Представитель изготовителя: ООО «ПетВес»
Лист № 4
всего листов 5
Таблица 1
ОбозначениеНаименованиеИдентификаци- Номер версии Цифровой иден-Алгоритм
весовпрограммногоонное наимено- (идентифика- тификатор про-вычисления
обеспечения вание про-ционный но- граммного обес- цифрового
граммногомер) про-печенияидентифика-
обеспечения граммного (контрольная тора про-
обеспечения сумма испол-граммного
няемого кода) обеспечения
Встроенноепро-
ADM-NKграммноеобеспе-ADM-NKCE0104C08CRC16
чение ADM-NK
Встроенноепро-
ADW-NKBграммноеобеспе-ADW-NKBCE0126C4CCRC16
чение ADW-NKB
Идентификация программы: после включения весов на индикаторе отображается версия про-
граммного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений со-
ответствует уровню «А» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при норми-
ровании метрологических характеристик.
Метрологические и технические характеристики
1. Класс точности весов по ГОСТ Р 53228-2008 ………….………………………. средний
2. Обозначение весов, максимальная нагрузка (Max), минимальная нагрузка (Min), действи-
тельная цена деления (d), поверочное деления (e), число поверочных делений (n), пределы допус-
каемой погрешности весов (mpe) при поверке приведены в таблице 2.
Таблица 2
От 0,02 до 0,5 вкл.±0,5
ADV-3000B32013000 Св. 0,5 до 2 вкл.±1
Св. 2 до 3 вкл. ±1,5
От 0,04 до 1 вкл.±1
ADV-6000B64023000 Св. 1 до 4 вкл.±2
Св. 4 до 6 вкл.±3
От 0,1 до 2,5 вкл. ±2,5
ADV-15KB1510053000Св. 2,5 до 10 вкл.±5
Св. 10 до 15 вкл. ±7,5
От 0,2 до 5 вкл.±5
ADV-30KB 30 200 10 3000 Св. 5 до 20 вкл. ±10
Св. 20 до 30 вкл. ±15
3. Предел допускаемого размаха……………………………………………………….|mpe|
4. Диапазон устройства первоначальной установки нуля, не более………………20% Мах
5. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,
не более…………………………………………………………………….…..4% Мах
6. Максимальный диапазон устройства выборки массы тары …………….…. от 0 до Max
7. Время установления показаний, с…………………………………………………………3
8. Условия эксплуатации весов:
- предельные значения температуры (T
min
, T
max
), ºС……….…….…………..………. 0, + 40
-относительная влажность воздуха при температуре +35 °С, %................................…… 80
9. Параметры электропитания:
- от аккумуляторной батареи напряжением, В ……………………..……………….….6
- от сети переменного тока:
- напряжение, В …...……..……………………………………..……..……. от 187 до 242
- частота, Гц ....……………..…………………………………………………..от 49 до 51
- потребляемая мощность, Вт, не более …………………….………..…..………..........20
10. Габаритные размеры весов (длина, ширина, высота), мм, не более……...270, 260, 150
Лист № 5
всего листов 5
11. Масса весов, кг, не более …………………….………………..………………………....4
12. Вероятность безотказной работы за 2000 ч ………………………………………….0,9
13. Средний срок службы, лет………………………………………………………………10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типо-
графским способом и на планку, разрушающуюся при снятии и закрепленную на корпусе весов,
фотохимическим способом.
Комплектность средства измерений
НаименованиеКол-во
Весы настольные AD 1
Сетевой адаптер1
Руководство по эксплуатации1
Упаковка1
Поверка
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008
и разделом «Поверка» Руководства по эксплуатации.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Весы
настольные AD.Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам на-
стольным АD
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и тех-
нические требования. Испытания».
2. ГОСТ 8.021-84 «ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений массы».
3. Техническая документация фирмы «Universal Weight Enterprise Co. Ltd», Тайвань.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
Изготовитель
Фирма
«
Universal Weight Enterprise Co. Ltd», Тайвань
Адрес: 2-5 Fl., No39 Pao Shing Road, Hsin Tien City, Taipei Hsien 231, TAIWAN.
Заявитель
ООО «ПетВес»
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. АВ, пом. 24Н
Телефон(812)325-23-90, Факс(812)320-67-34. е-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«___»____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 41775-09 | Весы электронные | RUBIS C-18 | Фирма "PRECIA MOLEN", Франция | 6 месяцев | Перейти |
| 31371-08 | Весы автомобильные | Титан | ООО "Завод химического оборудования", г.Армавир | 1 год | Перейти |
| 16573-97 | Весы электронные | BP | Фирма "Bolet Industries (1984) Ltd.", Израиль | 1 год | Перейти |
| 60890-15 | Весы платформенные для взвешивания длинномерного металлопроката | ВПДМ | ООО "ЭЛВЕС", г.Москва | 1 год | Перейти |
| 8300-81 | Весы конвейерные с приставкой ПДЕ | 4219 ВКГ 160...200 | Завод тяжелого весостроения им.Старостина ПО "Точмаш", Украина, г.Одесса | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
