Датчики весоизмерительные балочные Scaime C, ГРСИ 49506-12
Номер госреестра:
49506-12
Наименование СИ:
Датчики весоизмерительные балочные
Обозначение типа:
Scaime C
Производитель:
Фирма "SCAIME Sas", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46007
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные балочные Scaime C
Назначение средства измерений
Датчики весоизмерительные балочные Scaime C (далее - датчики) предназначены для
измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объек-та
в аналоговый нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на преобразовании упругой деформации датчика,
возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединен-
ных по мостовой электрической схеме.
Датчики состоят из восьми семейств AQ, AG, AH, AP, AB, F60X, SK30A, SK30X, от-
личающихся монтажными элементами встройки датчика в весы, габаритными размерами и
массой.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускае-
мой погрешности.
Обозначение датчиков Scaime C XY, где
Scaime C – обозначение типа;
X – обозначение семейства;
Y – обозначение максимальной нагрузки (Е
max
), кг.
Датчики семейств AQ, AG, AH, AP, AB
Датчики семейства SK30Х
Датчики семейства F60X
Датчики семейства SK30A

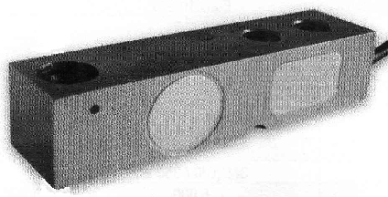

Рис.1. Общий вид датчиков
Метрологические и технические характеристики
1. Класс точности по ГОСТ Р 8.726-2010 …………………………………………….. С
2. Доля от пределов допускаемой погрешности весов, p
LC
……...……………..….. 0,7
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
Нагрузка, кг
от 0 до 500
n
включ.
св. 500
n
до 2000
n
включ.
св. 2000
n
Пределы допускаемой погрешности (mpe), кг
±
0,35
n
±
0,7
n
±
1,05
n
Лист № 2
всего листов 6
4. Напряжение питания, В ……………………….…...…….………………... от 1 до 15
5. Предел допустимой нагрузки Е
Lim
, % от Е
max
………………….….……....…….. 150
6. Составляющая погрешности связанная со сходимостью, кг, не более …….... |mpe|
7. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг, не более ………………….……….…………………………….. 0,7 mpe
- за время между 20-й и 30-й минутами, кг, не более ………………….……. 0,15 mpe
8. Вероятность безотказной работы за 2000 ч ………………………….…..…..…... 0,9
9. Датчики семейства AQ
9.1. Обозначение по влажности …………………….....…..……..……..…..……….. SH
9.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 2.
Таблица 2
Максимальное число поверочных интервалов n
max
3000
Максимальная нагрузка, Е
max
, кг5, 10, 15, 20, 35
Минимальный поверочный интервал ν
min
, кг Е
max
/10000
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
max
Е/6000
9.3. Номинальный относительный выходной сигнал, мВ/В …..……..…………..….. 2
9.4. Значение входного сопротивления датчиков, Ом …..………………….... 410 ± 20
9.5. Значение выходного сопротивления датчиков, Ом …..………..…...…… 350 ± 10
9.6. Габаритные размеры и масса датчиков приведены в таблице 3.
Таблица 3
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кг
ДлинаШиринаВысота
не более
5, 10, 15, 20 130 25 22 0,145
3513040220,240
9.7. Предельные значения температуры, °С ………..……….…... от минус 10 до + 40
10. Датчики семейства AG
10.1. Обозначение по влажности ……………………………..…..…….…..……….. SH
10.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 4.
Таблица 4
Максимальное число поверочных интервалов n
max
3000
Максимальная нагрузка, Е
max
, кг510, 15, 20, 30, 50, 75, 100
Минимальный поверочный интервал ν
min
, кг Е
max
/5000 Е
max
/10000
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
max
Е/6000
10.3. Номинальный относительный выходной сигнал, мВ/В ……..…………..…….. 2
10.4. Значение входного сопротивления датчиков, Ом ……………..……...... 410 ± 20
10.5. Значение выходного сопротивления датчиков, Ом ……………….…… 350 ± 10
10.6. Габаритные размеры и масса датчиков приведены в таблице 5.
Таблица 5
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кгДлинаШиринаВысотане более
5, 10, 15, 20, 30, 50, 75, 100 150 25 40 0,2
10.7. Предельные значения температуры, °С ………….....……... от trial 10 до + 40
11. Датчики семейства AН
11.1. Обозначение по влажности ……………………………………….…..……….. SH
11.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 6.
Лист № 3
всего листов 6
Е
max
/6000
Таблица 6
3000
38,1; 50; 100; 200
Е
max
/10000
Максимальное число поверочных интервалов n
max
Максимальная нагрузка, Е
max
, кг
Минимальный поверочный интервал ν
min
, кг
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
11.3. Номинальный относительный выходной
сигнал, мВ/В …………………………………………………………..... 2 (для Е
max
= 38,1 кг: 2,54)
11.4. Значение входного сопротивления датчиков, Ом ………………..…….. 410 ± 20
11.5. Значение выходного сопротивления датчиков, Ом ………..………...… 350 ± 10
11.6. Габаритные размеры и масса датчиков приведены в таблице 7.
Таблица 7
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кгДлинаШиринаВысотане более
38,1; 50; 100; 200 150 38 40 0,2
11.7. Предельные значения температуры, °С ……………...…..... от минус 10 до + 40
12. Датчики семейства AР
12.1. Обозначение по влажности …………………..…………………...…..……….. SH
12.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 8.
Таблица 8
Максимальное число поверочных интервалов n
max
3000
Максимальная нагрузка, Е
max
, кг75, 100, 150, 200, 300, 500, 635
Минимальный поверочный интервал ν
min
, кг Е
max
/10000
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
max
Е/6000
12.3. Номинальный относительный выходной сигнал, мВ/В …..………..….……..... 2
12.4. Значение входного сопротивления датчиков, Ом …………..…..…….... 410 ± 20
12.5. Значение выходного сопротивления датчиков, Ом ……………….…… 350 ± 10
12.6. Габаритные размеры и масса датчиков приведены в таблице 9.
Таблица 9
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кгДлинаШиринаВысотане более
75, 100, 150, 200, 300, 500, 635 190 60 47 1,55
12.7. Предельные значения температуры, °С ……………….…... от минус 10 до + 40
13. Датчики семейства AВ
13.1. Обозначение по влажности ……………………………………….…..……….. SH
13.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 10.
Таблица 10
Максимальное число поверочных интервалов n
max
3000
Максимальная нагрузка, Е
max
, кг6590 130 185 230 310 375 625
Минимальный поверочный интервал ν
min
, г 5 7,5 101520253050
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
max
Е/6000
13.3. Номинальный относительный выходной сигнал, мВ/В ……………….……..... 2
13.4. Значение входного сопротивления датчиков, Ом …………………….... 410 ± 20
13.5. Значение выходного сопротивления датчиков, Ом ……………….…… 350 ± 10
13.6. Габаритные размеры и масса датчиков приведены в таблице 11.
Лист № 4
всего листов 6
Максимальная нагрузка
(Е
max
), кг
65, 90, 130, 185, 230, 310, 375, 625
Габаритные размеры, не более, мм
Длина Ширина Высота
1917675
Таблица 11
Масса, кг,
не более
2,1
13.7. Предельные значения температуры, °С ………….………... от минус 10 до + 40
14. Датчики семейства F60X
14.1. Обозначение по влажности ……………………………………….…..……….. CH
14.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 12.
Таблица 12
Максимальное число поверочных интервалов n
max
15003000
Максимальная нагрузка, Е
max
, кг 6,6
10, 20, 50, 100, 200, 300,
500, 1000, 2000, 5000
Минимальный поверочный интервал ν
min
, гЕ
max
/4400Е
max
/10000
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
maxmax
Е/3000Е/6000
14.3. Номинальный относительный выходной сигнал, мВ/В ……………….……..... 2
14.4. Значение входного сопротивления датчиков, Ом …………………….... 385 ± 20
14.5. Значение выходного сопротивления датчиков, Ом ……………….…… 350 ± 10
14.6. Габаритные размеры и масса датчиков приведены в таблице 13.
Таблица 13
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кгДлинаШиринаВысотане более
6,6; 10; 20; 50; 100; 200; 300 120 27,5 20 0,45
500; 1000; 2000 127 38 32 0,9
5000 167 53 43 2,0
14.7. Предельные значения температуры, °С …………….……... от минус 30 до + 40
15. Датчики семейства SK30A
15.1. Обозначение по влажности ……………………………………….…..……….. SH
15.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 14.
Таблица 14
Максимальное число поверочных интервалов n
max
3000
Максимальная нагрузка, Е
max
, кг500, 1000, 2000
Минимальный поверочный интервал ν
min
, кг Е
max
/10000
Невозврат выходного сигнала при возврате к минималь-
ной нагрузке, DR, кг
max
Е/6000
15.3. Номинальный относительный выходной сигнал, мВ/В ……………….……..... 2
15.4. Значение входного сопротивления датчиков, Ом …………………….... 385 ± 20
15.5. Значение выходного сопротивления датчиков, Ом ……………….…… 350 ± 10
15.6. Габаритные размеры и масса датчиков приведены в таблице 15.
Таблица 15
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кгДлинаШиринаВысотане более
500, 1000, 2000 132 31,5 31 1,0
15.7. Предельные значения температуры, °С ………….………... от минус 10 до + 40
16. Датчики семейства SK30Х
16.1. Обозначение по влажности ……………………………………….…..……….. СH
16.2. Максимальное число поверочных интервалов (n
max
), максимальная нагрузка
(Е
max
), минимальный поверочный интервал (ν
min
) приведены в таблице 16.
Лист № 5
всего листов 6
Е
max
/6000
300
Е
max
/12000
Таблица 16
3000
500, 1000, 2000, 3000, 5000
Е
max
/10000
Максимальное число поверочных интервалов n
max
Максимальная нагрузка, Е
max
, кг
Минимальный поверочный интервал ν
min
, кг
Невозврат выходного сигнала при возврате к ми-
нимальной нагрузке, DR, кг
16.3. Номинальный относительный выходной сигнал, мВ/В ……………….……..... 2
16.4. Значение входного сопротивления датчиков, Ом …………………….... 385 ± 20
16.5. Значение выходного сопротивления датчиков, Ом ……………….…… 350 ± 10
16.6. Габаритные размеры и масса датчиков приведены в таблице 17.
Таблица 17
Максимальная нагрузкаГабаритные размеры, не более, ммМасса, кг,
(Е
max
), кгДлинаШиринаВысотане более
300, 500, 1000, 2000 132 31,5 31 1,0
3000, 500017242401,75
16.7. Предельные значения температуры, °С ………….………... от минус 30 до + 40
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на маркировочную таб-
личку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Датчик – 1 шт.
Паспорт – 1 экз.
Поверка
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с
пределами допускаемых значений доверительных границ относительной погрешности
δ = 0,01 %.
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требова-
ния. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам ве-
соизмерительным балочным Scaime C
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования.
Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная по-
верочная схема для средств измерений массы.
3. Техническая документация фирмы «SCAIME Sas», Китай.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений в составе весов и весоизмерительных устройств:
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
Лист № 6
всего листов 6
Изготовитель
фирма «SCAIME Sas»
Адрес: 16 Li Xin Road, Dan Zhu Tou Industrial District Bu Ji, Shenzhen, Guangdong, China
Tel: +33(0)450877864, Fax: +33(0)450877846
web:
, e.mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Государственном
реестре 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»_____________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19055-02 | Датчики давления, разрежения и разности давлений | Сигнал-И, Сигнал-И-Ex | ОАО "Саранский приборостроительный завод", г.Саранск | 1 год - с погрешностью ±0,5 %; 2 года - для остальных | Перейти |
| 11162-87 | Датчики силоизмерительные тензорезисторные ГСП | БА 1004-ДСТ | ПО "Веда", Украина, г.Киев | В составе весо- и силоизмерительных устройств по соответствующей НТД | Перейти |
| 60371-15 | Датчики волоконно-оптические | ПНППК ВОД | ОАО "Пермская научно-производственная приборостроительная компания" (ПНППК), г.Пермь | Первичная поверка до ввода в эксплуатацию | Перейти |
| 24675-13 | Датчики силоизмерительные тензорезисторные | 4508 ДСТ | ООО Завод "СибТензоПрибор", г.Топки | 1 год | Перейти |
| 20365-03 | Датчики расхода воды вихревые | DYMETIC-1001 | ЗАО "Даймет", г.Тюмень | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
