Номер госреестра:

49504-12

Наименование СИ:

Бруски контрольные

Обозначение типа:

БК-150, БК-250, БК-350, БК-500

Производитель:

ООО "Энергоавтоматика", г.Волгоград

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

03.04.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46005

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бруски контрольные БК-150, БК-250, БК-350, БК-500

Назначение средства измерений

Бруски контрольные БК-150, БК-250, БК-350, БК-500 (далее – бруски), предназначе-

ны для измерения прямолинейности рабочих поверхностей средств измерений.

Описание средства измерений

Бруски контрольные имеют форму прямоугольного параллелепипеда, изготавливают-

ся из цельного бруска металла с одной рабочей поверхностью.

Рабочая поверхность бруска представляет собой обработанную методом точной до-

водки плоскость с нормированными значениями плоскостности.

Дополнительные узкие вспомогательные плоскости бруска дают возможность избе-

жать боковых завалов на центральной рабочей поверхности изделия. Это позволяет видеть ре-

альную картину плоскостности и прямолинейности в поперечном и продольном направлениях

во время поверки и работы с изделием и придает брускам дополнительную жесткость.

На боковые поверхности бруска нанесены риски, отмечающие точки наименьшего

прогиба.

Принцип работы с бруском состоит в том, что на рабочую поверхность накладывают

ребром проверяемую поверхность, например: лекальную линейку, затем по световой щели

определяют характер соприкосновения линейки с рабочей поверхностью бруска. Числовое

значение просвета получают, сравнивая его с так называемым образцом просвета.

Образец светового просвета является комплексом самостоятельных средств измере-

ний.

При достаточно сильном свете, расположенном сзади щели, или с использованием

лупы с пятикратным увеличением можно определить щель до 1 - 2 мкм.

Также прямолинейность может определяться сравнением поверхностей при помощи

индикаторной головки с приспособлением.

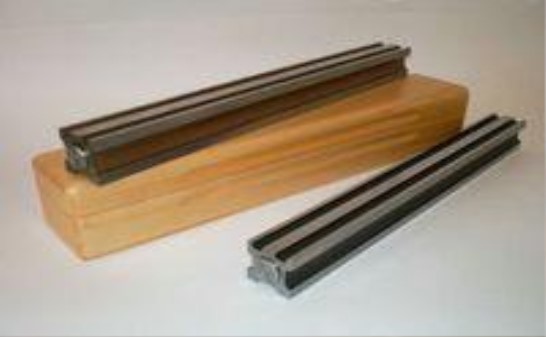

Рис. 1

Лист № 2

всего листов 3

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Наименование параметра

0,040

степень точности 12 по ГОСТ 24643-81

Значение

БК-150 БК-250 БК-350 БК-500

150 250 350 500

15 15 15 20

0,20,40,61,0

0,10,20,30,5

2,1 4,5 6,5 9,4

1,8 4,0 5,5 8,0

150 250 350 500

40 60 60 60

40 40 40 40

190290390540

80100100100

75 75 75 75

Длина рабочей поверхности, мм

Ширина рабочей поверхности, мм

Отклонение от плоскостности рабочей поверхности,

мкм, не более

Изменение отклонений от плоскостности рабочей по-

верхности

в течение года, мкм, не более

Масса в упаковке, кг, не более

Масса без упаковки, кг, не более

Габаритные размеры бруска без упаковки, мм:

длина

высота

ширина

Габаритные размеры бруска в упаковке, мм, не более:

длина

высота

ширина

Шероховатость рабочей поверхности Ra, мкм, не бо-

лее

Твердость рабочей поверхности HRC

, не ниже

Перпендикулярность боковых поверхностей к рабо-

чей

Количество рабочих поверхностей

Условия эксплуатации:

- относительная влажность, %, не более

- диапазон рабочих температур,

20 ±5

Знак утверждения типа

Знак утверждения типа наносится механическим способом на металлическую марки-

ровочную табличку, расположенную на торце бруска и печатным способом на титульный лист

паспорта.

Комплектность средства измерений

Комплектность брусков приведена в таблице 2.

Таблица 2

Наименование

Эксплуатационная документация

Кол-воПримечание

№

п/п

БрусокконтрольныйБК

Укладочный ящик (футляр)

1 БКЭ.081696.001

1 БКЭ.081696.002

Бруски контрольные БК-150, БК-250, БК-

1350, БК-500. Паспорт БКЭ.081696.001ПС

Поверка

осуществляется в соответствии с ГОСТ 8.345-79 «ГСИ Бруски контрольные. Методы и сред-

ства поверки»

Лист № 3

всего листов 3

Основные средства поверки – пластины плоские стеклянные ПИ 100 класса точности

1 ТУ3-3.2123-88.

Сведения о методиках (методах) измерений

Методы и методики измерений изложены в разделе 10 «Бруски контрольные БК-150,

БК-250, БК-350, БК-500. Паспорт БКЭ. 081696.001ПС».

Нормативные документы, устанавливающие требования к брускам контрольным БК-

150, БК-250, БК-350, БК-500

ГОСТ 22601-77 «Бруски контрольные. Технические условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.

Изготовитель

ООО «Энергоавтоматика». Россия, 400087, г. Волгоград, ул. Рокоссовского, д. 38,

офис &fraq12;, тел. (8442) 36-80-10, сайт: http//energo-avtomatika.ru/.

Испытательный центр

ФБУ «Волгоградский ЦСМ» аттестат аккредитации от 30.12.2008 г. № 30137-08. Рос-

сия, 400081, г. Волгоград, ул. Бурейская, д. 6, тел. (8442) 36-27-97.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.п.«__»__________ 2012 г.
