Система информационно-измерительная стенда гидравлического 30371-07.000, ГРСИ 49501-12
Номер госреестра:
49501-12
Наименование СИ:
Система информационно-измерительная стенда гидравлического
Обозначение типа:
30371-07.000
Производитель:
ОАО "Машиностроительный завод", г.Электросталь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46002
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система информационно-измерительная стенда гидравлического 30371-07.000
Назначение средства измерений
Система информационно-измерительная стенда гидравлического 30371-07.000 предна-
значена для измерения технологических характеристик при проведении испытаний тепловы-
деляющих сборок (далее ТВС):
- объёмного расхода воды в контуре стенда гидравлического 30371-07.000 (по ГОСТ 8.586-
2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных су-
жающих устройств»);
- перепада давления воды на ТВС;
- перепада давления воды на диафрагмах;
- температуры воды в контуре стенда гидравлического 30371-07.000.
Описание средства измерений
Система информационно-измерительная стенда гидравлического 30371-07.000 разра-
ботана на базе контроллера программируемого Simatic S7-300, регистрационный номер по
Госреестру СИ 15722-06, панели оператора сенсорной Simatic Panel PC677.

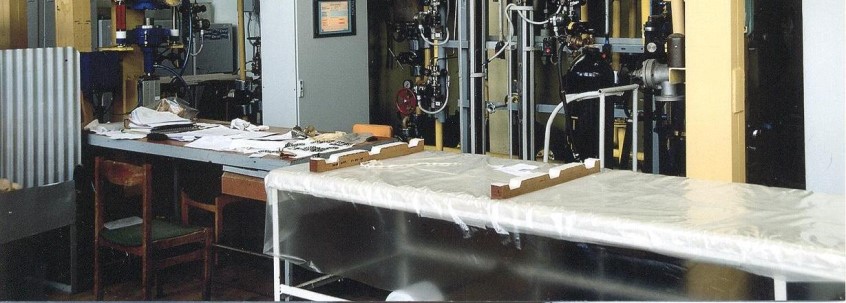

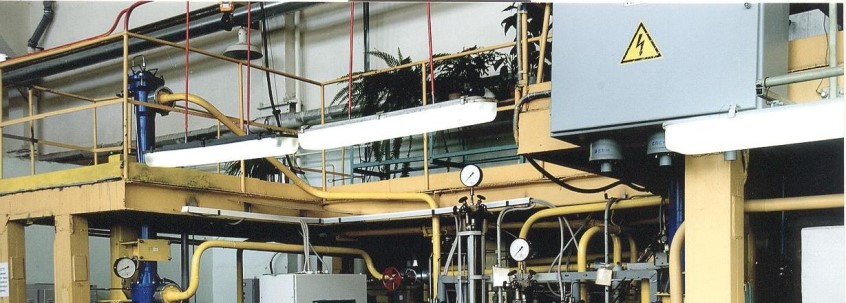

Рисунок 1
&fraq34;
Общий вид системы информационно-измерительной стенда гидравлического 30371-
07.000
Нижний уровень системы содержит:
- термопреобразователи с унифицированным выходным сигналом ТСПУ-205, ТУ 4227-
005-1328997-01, диапазон измерений от -50 до 50
°
С, пределы допускаемой основной приве-
денной погрешности
±
0,25 %, дополнительная температурная погрешность при изменении
температуры окружающей среды на каждые 10
°
С
±
0,125 %, выходной сигнал от 4 до 20 мА,
регистрационный номер по Госреестру СИ 15200-06;
Лист № 2
всего листов 4
- преобразователи давления измерительные EJA 110, диапазон измерений от 0 до 100
кПа и от 0 до 150 кПа, пределы допускаемого значения приведенной основной погрешности
±
0,075%, дополнительная погрешность от влияния температуры окружающего воздуха
±
0,1
% на 10
°
С, выходной сигнал от 4 до 20 мА, регистрационный номер по Госреестру СИ
14495-09.
- два измерительных трубопровода, разработанных в соответствии с ГОСТ 8.586-2005;
- две диафрагмы (внутренний диаметр 23,7 мм и 37,5 мм), разработанные в соответст-
вии с ГОСТ 8.586.2-2005.
Стенд гидравлический 30371-07.000 представляет собой два замкнутых контура с при-
нудительной циркуляцией воды. Каждый контур содержит реторту для установки ТВС. Прин-
цип метода измерения объёмного расхода воды в контуре стенда основан на создании в изме-
рительном трубопроводе с помощью диафрагмы местного сужения потока, часть потенциаль-
ной энергии которого переходит в кинетическую энергию, средняя скорость потока в месте
его сужения повышается, а статическое давление становится меньше статического давления
до сужающего устройства. Возникающий при этом перепад давления воды служит мерой рас-
хода.
Измерение объёмного расхода воды в контуре стенда производится косвенным методом
на основании результатов прямых измерений температуры воды в контуре стенда и перепада
давления воды на диафрагме.
Таблица 1
&fraq34;
Перечень и состав измерительных каналов.
от – 50 до 50
°
С
№ п/пИзмерительный канал
Диапазон изме-
рений
Состав измерительного канала
от 0 до 100 кПа
от 0 до 100 кПа
от 0 до 150 кПа
1 Преобразователь давления изме-
рительный EJA 110.
2 Контроллер программируемый
S7-300.
3 Панель оператора сенсорная
SIMATIC Panel PC 677.
от 0 до 150 кПа
от – 50 до 50
°
С
1 Перепад давления воды на диафрагме
диаметром 37,5 мм
2 Перепад давления воды на диафрагме
диаметром 23,7 мм
3Перепад давления воды на ТВС в ретор-
те 1 стенда
4Перепад давления воды на ТВС в ретор-
те 2 стенда
5 Температура воды в контуре 1 стенда
6 Температура воды в контуре 2 стенда
1 Термопреобразователь с унифи-
цированным выходным сигналом
ТСПУ-205.
2 Контроллер программируемый
S7-300.
3 Панель оператора сенсорная
SIMATIC Trial PC 677.
В состав контроллера программируемого S7-300 входят:
- профильная шина – 1 шт.;
- модуль питания контроллера PS 307- 5А – 1 шт.;
- модуль центрального процессора СРU-314 – 1 шт.;
- модуль ввода аналоговых сигналов SM331-7NF00,AI8 x 16 бит, диапазон входных сигналов
от 4 до 20 мА, пределы допускаемой погрешности в рабочих условиях
±
0,1% – 1шт.;
- модуль ввода дискретных сигналов постоянного тока SM321, DI16 х DC 24V / 0.5 - 1шт.
Отображение и ввод оперативной информации осуществляется с помощью панели опе-
ратора сенсорной SIMATIC Panel PC677.
Программное обеспечение
Программа сбора и обработки результатов ZAC_980.arj разработана с применением ин-
струментального программного пакета STEP7 фирмы Siemens. Параметры настройки модуля
ввода аналоговых сигналов SM331-7NF00-0АВ0 устанавливаются в аппаратном обеспечении
“Hardware” программного пакета STEP7.
Лист № 3
всего листов 4
Программа и параметры настройки модулей ввода аналоговых сигналов хранятся в ПЗУ.
Изменения исходных данных возможны только по паролю в соответствии с уровнями доступа.
Программное обеспечение на метрологические характеристики стенда влияния не ока-
зывает и имеет уровень защиты “С” в соответствии с МИ 3286-2010.
Таблица 2 - Идентификационные данные программного обеспечения
ния
наименование про-
ния
Номер версии
онный номер)
идентификатор
обеспечения
Алгоритм
идентифи-
Наименование про-
Идентификационное
(идентификаци-
Цифровой
вычисления
№ п/п граммного обеспече-
граммного обеспече-
программного
программного
цифрового
обеспечениякатора
Программа сбора и
1обработки результатовZAC_980.arjВерсия №12815 кБ-
измерений
Метрологические и технические характеристики
Наименование характеристики
Значение харак-
теристики
от 5,0 до 35,0
±2,0
от 0 до 50
±2,0
от 0 до 100,0
Диапазон измерений объёмного расхода воды, м
3
/ч
Пределы относительной погрешности измерений объёмного расхода воды, %
Диапазон измерений температуры воды в контурах стенда,
°
С
Пределы абсолютной погрешности измерения температуры воды в контурах
стенда, в рабочих условиях,
°
С
Диапазон измерений перепада давления воды на диафрагмах, кПа
Пределы абсолютной погрешности измерения перепада давления воды на
диафрагмах, в рабочих условиях, кПа
Диапазон измерений перепада давления воды на ТВС, кПа
±0,3
от 0 до 100,0
от 0 до 150,0
±0,3
220(+5%, -10%)
50
±
1
Пределы абсолютной погрешности измерения перепада давления воды на
ТВС, в рабочих условиях, кПа
Питание от сети переменного тока
Напряжение, В
Частота, Гц
Рабочие условия эксплуатации технических средств
температура окружающего воздуха, ºС
относительная влажность воздуха,%
атмосферное давление, кПа
от 5 до 40
не более 80
от 84 до 106
Знак утверждения типа
Знак утверждения типа наносится методом штемпелевания на титульный лист Руково-
дства по эксплуатации.
Комплектность средства измерений
1 Система информационно-измерительная
&fraq34;
1 шт.
2 Руководство по эксплуатации «Система информационно-измерительная стенда гид-
равлического 30371-07.000» 3507-0236 РЭ
&fraq34;
1 шт.
3 Методика поверки (раздел «Методика поверки» 3507-0236 РЭ).
Поверка
осуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации
3507-0236 РЭ «Система информационно-измерительная стенда гидравлического 30371-
07.000», утвержденным ГЦИ СИ ОАО «Машиностроительный завод».
Лист № 4
всего листов 4
В перечень основного поверочного оборудования входят:
- Калибратор многофункциональный МС5-R, воспроизведение сигналов силы постоян-
ного тока
±
25 мА, пределы допускаемой основной погрешности
±
(0,02% от показания +
1мкА), регистрационный номер по Госреестру СИ 22237-08.
Сведения о методиках (методах) измерений
Сведения о методике измерений содержатся в ГОСТ 8.586.5-2005 ГСИ. Измерение
расхода и количества жидкостей и trial с помощью стандартных сужающих устройств. Часть 5.
Методика выполнения измерений.
Нормативные и технические документы
Руководство по эксплуатации «Система информационно-измерительная стенда гидрав-
лического 30371-07.000» 3507-0236 РЭ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ОАО «Машиностроительный завод», 144001, г. Электросталь Московской области,
улица Карла Маркса, д. 12, телефон (495) 702-99-01, факс (496) 577-64-91.
Испытательный центр
ГЦИ СИ ОАО «Машиностроительный завод», 144001, г. Электросталь, Московской
области, улица Карла Маркса, д. 12, телефон (495) 702-99-73, факс (495) 702-97-69, электрон-
ная почта
. Номер аттестата аккредитации – 30080-09.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологии
Е.Р.Петросян
М.п.
«______»_______2012 г.
