Номер госреестра:
49487-12
Наименование СИ:
Измерители дальности видимости
Обозначение типа:
ФИ-4
Производитель:
ОАО "ЛОМО", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46029
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Измерители дальности видимости ФИ-4
Назначение средства измерений
Измерители дальности видимости ФИ-4 (далее – ФИ-4) предназначены для непрерыв-
ных дистанционных измерений и регистрации метеорологической (оптической) дальности ви-
димости (МДВ).
Описание средства измерений
Принцип действия ФИ-4 основан на измерениях светового коэффициента направленно-
го пропускания (далее - СКНП) воздушной среды в зоне установки ФИ – 4 и последующего
автоматического вычисления значений МДВ, соответствующих измеренным значениям
СКНП.
Алгоритм вычисления МДВ по измеренным значениям СКНП основан на известных
зависимостях, официально принятых международными документами в области измерений ме-
теорологической оптической дальности видимости для использования в авиации (Руководство
ВМО-№8, 2000г.).
ФИ – 4 представляет собой импульсный фотометр, генерирующий световые импульсы,
формирующие на входе в воздушную среду стабильный световой поток, пропускаемый через
слой воздуха фиксированной толщины и воспринимаемый на выходе из среды светочувстви-
тельным приемным устройством.
В зависимости от текущих значений СКНП (соответственно, МДВ) световые импульсы
могут пропускаться, как между разнесенными излучателем и приемником, установленными
на фиксированном расстоянии друг от друга (измерительная база) – режим «ОБ» (ближний),
так и между излучателем и совмещенным с ним приемником - режим «ОД» (дальний).
При этом, в режиме «ОД» световые импульсы проходят через слой воздуха дважды и
поступают на приемник, отражаясь от специального светоотражательного устройства, конст-
руктивно совмещенного с приемником, работающим только в режиме «ОБ».
В ФИ – 4 предусмотрены две измерительные базы: 35 м и 100 м.
Выбор режимов «ОБ» или «ОД» выполняется ФИ – 4 автоматически:
- режим «ОБ» - в диапазоне измерений МДВ до 150 м (при базе 35 м) и 400 м (при базе
100 м);
- режим «ОД» - в диапазоне измерений МДВ свыше 150 м (при базе 35 м) и 400 м (при
базе 100 м).
Основными составными частями ФИ – 4 являются: блок фотометрический (БФ), блок
отражательный (БО) и блок управления (БУ).
В БФ установлены излучатель световых импульсов (диод светоизлучающий типа
EP2012-150BW1) и приемник (фотодиод кремниевый типа ФПУ) этих импульсов, отражен-
ных от блока отражательного (БО), работающий только в режиме «ОД». В БФ установлены
также аппаратура, обеспечивающая формирование и управление электрическими импульсами,
поступающими на излучатель, и плата измерительного преобразователя, формирующего вы-
ходной цифровой сигнал от приемника, работающего в режиме «ОД».
В БО установлены приемник импульсов (фотодиод типа ФПУ) для работы в режиме
«ОБ» и пассивное отражательное устройство для работы ФИ – 4 в режиме «ОД». В БО уста-
новлена также плата измерительного преобразователя, формирующего выходной цифровой
сигнал от приемника, установленного в БО.
В БУ установлены: плата контроллера для измерений СКНП, микропроцессорная аппа-
ратура для автоматического управления измерительными процессами, вычислительными
операциями и отображением на мониторе БУ результатов измерений СКНП и МДВ, органы
(многофункциональные клавиши) управления и источник бесперебойного питания ФИ – 4.
Лист № 2
всего листов 5
На мониторе БУ в реальном масштабе времени синхронно отображаются результаты
измерений СКНП и МДВ.
Интерфейс пользователя позволяет выводить на монитор БУ текущее местное и стан-
дартное (IGT) время, значения СКНП и МДВ, осредненные за 2 мин и 10 мин, текущее со-
стояние сервисных функций (установленных потребителем пороговых значений, звуко-
вой/мнемонической сигнализации о превышении порогов, сигналы неисправностей линий
связи и др.).
БУ обеспечивает как ручной (через клавиатуру на лицевой панели БУ) ввод/вывод дан-
ных при калибровках и поверках ФИ – 4, так и обмен данными через внешний терминал –
персональный IBM-совместимый компьютер стандартной конфигурации.
БФ и ОБ связаны с БУ кабельной линией, обеспечивающей работу ФИ – 4 на удалении
БУ до 8000 м от места расположения БФ и ОБ.
Общий вид, места пломбировок, место для нанесения оттиска клейма и места размеще-
ния наклеек составных частей ФИ-4 приведены на рисунке 1.

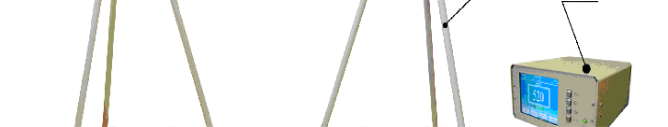

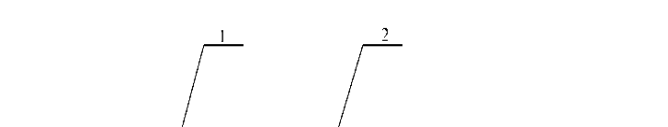

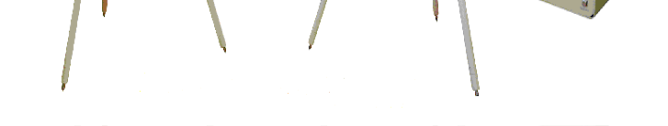

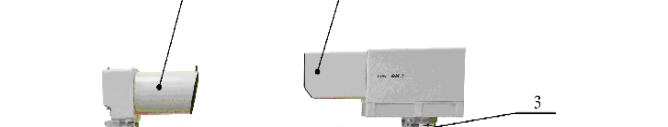

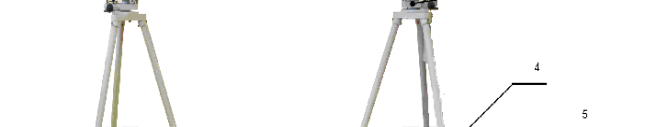

Рисунок 1. Общий вид и места пломбировок ФИ-4
1 – блок отражательный (винт пломбировочный с чашкой на кожухе корпуса);
2 – блок фотометрический (винт пломбировочный с чашкой на кожухе корпуса);
3 – подставка; 4 – стойка;
5 – блок управления (винт пломбировочный с чашкой на передней панели корпуса)
Программное обеспечение
Программное обеспечение (ПО) ФИ-4 включает:
- ПО «Программа БФ ФИ-4» СБПЕ. ФУ-2030.00, встроенное в БФ, обеспечивающее
автоматизацию процесса обработки измерительной информации и передачи измерительных
сигналов от БФ и БО по двухпроводной линии связи на БУ;
- ПО «Программа БУ ФИ-4» РОФ. МЕСП. 0024-01, встроенное в БУ, обеспечивающее
управление отображением результатов измерений, сервисных параметров и архивированием
текущих данных в оперативной памяти ФИ-4.
Лист № 3
всего листов 5
Идентификационные данные ПО ФИ-4 приведены в таблице 1.
Таблица 1
НаименованиеИдентификаци-Номер версииЦифровой идентифика-Алгоритм вы-
ПОонное наимено- (идентифика- тор ПО (контрольная числения циф-
вание ПОционный но-сумма исполняемого ко-рового иденти-
мер) ПО да) фикатора ПО
ФИ-44-2030.
CBOD-
CD1FEB56C7
Программа БФ
Ф
СПБЕ.
00
01EDDD8045FE86A6C241MD5
01MD5
Программа БУРОФ.21C869561943C669FDB9
ФИ-4 МЕСП.0024-01CC839F1E6C6B
Метрологически значимая часть ПО ФИ-4 и измеренные данные защищены с помощью
специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамерен-
ных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики ФИ-4 приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение характеристики
Диапазон измерений МДВ (S):
при измерительной базе 35 м, мот 20 до 6000
при измерительной базе 100 м, м, от 45 до 10000
(диапазону измерений МДВ от 18 до 10000 м соответствует диапа-
зон измерений СКНП (τ) от 0,1 до 100 %)
Пределы допускаемой относительной погрешности измерений
МДВ:
при 20 м ≤ S ≤ 250 м , %± 15
при 250 м < S ≤ 3000 м, %± 10
при 3000 м < S ≤ 10000 м, %,± 20
(пределам допускаемой относительной погрешности МДВ соответ-
ствуют пределы допускаемой абсолютной погрешности измерений
СКНП:
в диапазоне от 0,1 до 10 %, %;± (0,2 + 0,08 τ)
в диапазоне свыше 10 до 100 %, %. ± 1,0
Электрическое сопротивление изоляции токоведущих цепей, не ме-
нее,
- при температуре воздуха (20± 10)
°
С и относительной влажности
от 45 до 60 %, МОм
20
- при температуре 50
°
С, МОм
5
- при относительной влажности воздуха до 98 % и температуре
35
°
С, МОм
2
Напряжение питания сети однофазного переменного тока частотой
(50
±
2,5) Гц, В
от 187 до
242
Потребляемая мощность, ВА, не более 150
Габаритные размеры составных частей (длина × ширина × высота):
БФ, мм250х270х820
БО, мм115х356х200
БУ, мм330х270х150
Масса основных составных частей:
БФ, кг17,0
БО, кг 4,0
БУ, кг 4,5
Лист № 4
всего листов 5
Рабочие условия эксплуатации:
температура окружающего воздуха:
- для блоков БФ, БО, °С
- для блока БУ, °С
относительная влажность воздуха при температуре 35°С, не более, %
Средняя наработка на отказ, ч
Средний срок службы, лет
от минус 50 до 50
от 5 до 50
98
15000
10
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист форму-
ляра, а также фотохимическим способом на лицевую панель БФ.
Маркировка наносится методом гравировки на боковых поверхностях кожухов в мес-
тах установки соединительных элементов и контрастной черно-белой шелкографией на орга-
нах управления.
Комплектность средства измерений
Таблица 2
Наименование
Блок фотометрический
Блок отражательный
Блок управления
Подставка
Стойка
Стойка БО
Комплект кабелей
Комплект монтажных частей
Комплект запасных частей
Формуляр
Руководство по эксплуатации
Методика поверки
Обозначение
ИКШЮ.411618.001
ИКШЮ.203615.
МЕСП.421457.002
ИКШЮ.301318.001
ИКШЮ.301421.032
ИКШЮ.301421.031
ИКШЮ.305651.006
ИКШЮ.305651.018
ИКШЮ.305653.011
ИКШЮ.416141.003 ФО
ИКШЮ.416141.003 РЭ
МП 254-0018-2011
Количество
1
1
1
2
2
1
1
1
1
1
1
1
Поверка
осуществляется в соответствии с документом МП 254-0018-2011 «Измеритель дальности ви-
димости ФИ-4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им.
Д.И.Менделеева» в октябре 2011 г.
Основные средства поверки:
- комплект нейтральных светофильтров КС-102 с номинальными значениями СКНП в преде-
лах (90,0 ± 3,0) %; (70,0 ± 5,0) %; (50,0 ± 10,0) %; (20,0 ± 4,0) %; (4,0 ± 1,5) % и с пределами
допускаемой погрешности ±0,3%.
Сведения о методиках (методах) измерений
приведены в документе ИКШЮ.416141.003 РЭ «Измеритель дальности видимости ФИ-4. Ру-
ководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителю
дальности видимости ФИ-4
ГОСТ 8.557-07 ГСИ. Государственная поверочная схема для средств измерений спек-
тральных, интегральных и редуцированных коэффициентов направленного пропускания и оп-
тической плотности в диапазоне длин волн 0,2 – 50,0 мкм, диффузного и зеркального отраже-
ний в диапазоне длин волн 0,2 – 20,0 мкм.
Лист № 5
всего листов 5
ТУ ИКШЮ.416141.003 «Измеритель дальности видимости ФИ-4. Технические усло-
вия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление деятельности в области гидрометеорологии.
Изготовитель
Открытое акционерное общество «ЛОМО» (ОАО «ЛОМО»)
Почтовый адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д.20
Юридический адрес: г. Санкт-Петербург, ул. Чугунная, д.20
Тел/факс (812) 542 15 43
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитар-
ное предприятие «ВНИИМ им. Д.И. Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менде-
леева»), регистрационный номер 30001-10
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«__»______________ 2012г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28133-04 | Измерители параметров цепей электрогенератора | BGC | Фирма A/S "DEIF", Дания | 2 года | Перейти |
| 31306-08 | Измерители артериального давления электронные плечевые | ROSSMAX | Фирма "Rossmax International Ltd.", Тайвань | 1 год | Перейти |
| 17272-06 | Измерители комбинированные | TESTO 110,TESTO 922, TESTO 925, TESTO 926, TESTO 935, TESTO 945, TESTO 950 | Фирма "Testo AG", Германия | 1 год | Перейти |
| 21043-01 | Измерители длины кабеля | Дельта-2 | ООО "ЭРМИС+", г.Томск | 1 год | Перейти |
| 80931-21 | Измерители-регистраторы автономные серии EClerk-М | EClerk-М | Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск, ул. Дачная, 60 | 2 года - для исполнений EClerk-М-01/11-2Pt/K/T/PT; 1 год - для исполнений EClerk-М-01/11-RHT/RHTP | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
