Номер госреестра:
49459-12
Наименование СИ:
Газоанализаторы
Обозначение типа:
48i мод. 48i TLE
Производитель:
Фирма "Thermo Fisher Scientific", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46050
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы модели 48i модификации 48i TLE
Назначение средства измерений
Газоанализаторы модели 48i модификации 48i TLE (в дальнейшем – газоанализаторы)
предназначены для автоматического непрерывного измерения содержания оксида углерода в
атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Описание средства измерений
Газоанализаторы модели 48i модификации 48i TLE представляют из себя стационарные
автоматические приборы, выполненные в едином корпусе.
Принцип действия анализаторов основан на поглощении оксидом углерода инфракрас-
ного излучения с длиной волны 4,6 микрон. Пучок ИК-излучения проходит через систему
фильтров и поглощается пробой газа, после чего детектируется. Вычисление содержания кон-
центрации CO производится с помощью микропроцессора на основе градуировочной характе-
ристики.
Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на
передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485,
для подключения к персональному компьютеру или печатающему устройству и аналоговым
выходом 4-20 мА.

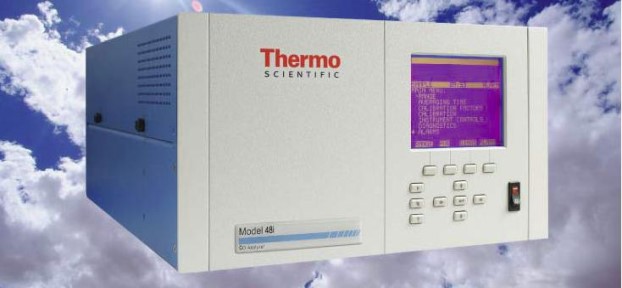

Фотография общего вида газоанализаторов модели 48i

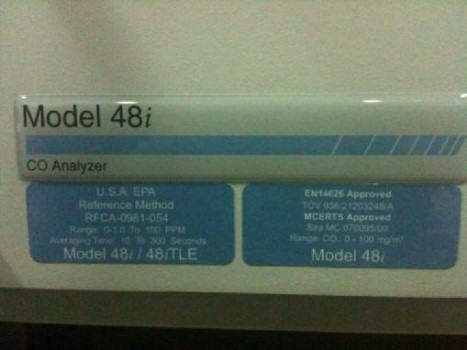

Фотография шильдика газоанализаторов модификации 48i TLE
Лист № 2
всего листов 3
01.06.01.24089C814B978A094
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование Идентификаци- Номер версии Цифровой идентифи- Алгоритм вычис-
программного онное наимено- (идентификаци- катор программного ления цифрового
обеспечения вание программ- онный номер) обеспечения (кон- идентификатора
ного обеспече-программноготрольная сумма ис-программного
ния обеспечения полняемого кода) обеспечения
«01.06.01.240» 01.06.01.240.Deb
ISeries 48ITLE1798D22CD40E935CE1
MD5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «A». Не требуется специальных средств защиты, исключающих возможность несанк-
ционированной модификации, обновления (загрузки), удаления и иных преднамеренных из-
менений метрологически значимой встроенной части ПО СИ и измеренных данных.
Программное обеспечение не влияет на метрологические характеристики анализаторов.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приборов приведены в таб-
лице 2.
Таблица 2
Диапазон измерений объемной доли CO (минимальный
/ максимальный)(0 – 2) млн
-1
/ (0 – 10000) млн
-1
Пределы допускаемых значений приведенной к верх-
нему пределу диапазона измерений погрешности в
диапазонах (минимальный / максимальный), %
(0 – 2) / (0 – 100) млн
-1
± 15
Пределы допускаемых значений относительной по-
грешности в диапазонах, %
(св. 100 – до trial) млн
-1
± 5
Потребляемая мощность, Вт, не более275
220 (+33;-22);
Напряжение питания переменного тока, В115 (+10; -10);
100 (+10; -10)
Габаритные размеры, мм, не более425х220х585
Масса, кг, не более 22
Условия эксплуатации
– температура окружающей среды,
о
С 20 – 30
– относительная влажность, % 30 – 90
Знак утверждения типа
Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность приборов приведена в таблице 3.
Таблица 3
Наименование
1. Газоанализатор модели 48i модификации 48i TLE
2. Комплект ЗИП
3. Эксплуатационная документация
4. Инструкция по поверке
Количество
1 экземпляр
1 комплект
1 комплект
1 экземпляр
Лист № 3
всего листов 3
Поверка
осуществляется по документу МП 49459-12 «Инструкция. Газоанализаторы модели 48i моди-
фикации 48i TLE. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Основные средства поверки:
- ГСО-ПГС на CO по ТУ 6–16–2956–01;
- генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ.
Сведения и методиках (методах) измерений
Руководство по эксплуатации на газоанализаторы модели 48i модификации 48i TLE.
Нормативные и технические документы, устанавливающие требования к газоанализа-
торам модели 48i модификации 48i TLE
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические
условия".
ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержа-
ния компонентов в газовых средах»
Техническая документация фирмы "Thermo Fisher Scientific", США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
- при осуществлении деятельности в области охраны окружающей среды;
- при осуществлении производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
фирма «Thermo Fisher Scientific», США
Адрес: 27 Forge Parkway Franklin, MA 02038, USA.
Тел.: +1(866)282-0430, адрес в Интернет:
Заявитель
Московское представительство фирмы “Intertech Trading Corporation”.
Адрес: 119333, Москва, Ленинский проспект, д. 55/1 стр. 2,
Тел.: +7 (495) 232-42-25, факс: +7 (495) 232-42-25 доб. 0
E-mail:
, адрес в Интернет:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
«_____» ____________ 2012 г.
