Номер госреестра:
49445-12
Наименование СИ:
Уровнемеры натрия гибкие
Обозначение типа:
ДИНАР
Производитель:
Протвинский филиал ФГУП "НИИ НПО "Луч", г.Протвино
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.02.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46036
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры натрия гибкие ДИНАР
Назначение средства измерений
Уровнемеры натрия гибкие ДИНАР предназначены для измерений уровня жидкоме-
таллического теплоносителя в резервуарах и оборудовании теплоотводящих контуров ядер-
ных энергетических установок с реакторами на быстрых нейтронах.
Описание средства измерений
Уровнемер натрия гибки
й
ДИНАР (далее уровнемер) состоит из первичного преобразовате-
ля (ПП) и вторичного прибора (ВП).
Принцип действия ПП основан на изменении коэффициента взаимоиндукции двух катушек
индуктивности, выполненных из жаропрочного кабеля в стальном экране, одна из которых
является катушкой возбуждения (КВ), вторая – измерительной катушкой (КИ). Катушки КВ и
КИ установлены на трубчатом штоке попеременно таким образом, что между двумя катушка-
ми КВ находится одна катушка КИ. Шаг между катушками КВ и КИ не превышает трех диа-
метров катушек, а их количество, устанавливаемое на штоке, зависит от диапазона измерений
уровня натрия и заданной погрешности измерений прибора. Шток с катушками помещен в
трубный чехол из парамагнитной стали, установленный с помощью фланцевого соединения в
объект контроля. Катушки КВ параллельно подключены к генератору переменного тока, ка-
тушки КИ - к измерителю переменного напряжения. При погружении ПП в жидкий металл
коэффициент взаимоиндукции катушек КВ и КИ уменьшается за счет вихревых токов, наво-
димых через стенку технологического чехла в жидком металле. ЭДС взаимоиндукции в ка-
тушках КИ уменьшается по мере приближения жидкого металла к соответствующим катуш-
кам КВ.
При полном погружении катушки КВ в жидкий металл ЭДС взаимоиндукции катушки КИ
становится минимальным, логическое устройство ВП фиксирует это событие и вычисляет
значение уровня, соответствующее расположению данной КВ на штоке по отношению к нуле-
вой отметке. Положение уровня натрия между катушками КВ и КИ определяется с помощью
градуировки выходных сигналов КИ на жидкометаллическом стенде: изменение сигнала КИ в
результате этого становится мерой уровня на отметке контроля. Эта величина добавляется к
уровню, вычисленному по количеству КИ, полностью погруженных в натрий и результирую-
щее значение выводится на дисплей ВП и передается в ЭВМ верхнего уровня.
Функции, выполняемые вторичным прибором:
- усиление и первичная обработка сигналов от ПП;
- преобразование по заданному алгоритму электрических сигналов в единицы уровня
натрия;
- отображение на служебном дисплее результатов измерений;
- передача результатов измерений по интерфейсу RS-485 в систему контроля верхнего
уровня (диспетчерскую ЭВМ);
- выдача сигнала постоянного тока, пропорционального уровню натрия, в рабочем диа-
пазоне (4-20) мА;
- формирование управляющих воздействий в виде дискретных сигналов типа "сухой
контакт".
Внешний вид уровнемера ДИНАР приведен на фотографии на стр. 2
Лист № 2
всего листов 5

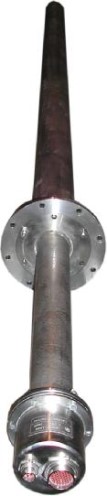

Первичный преобразователь
уровнемера ДИНАР
Места пломбировки

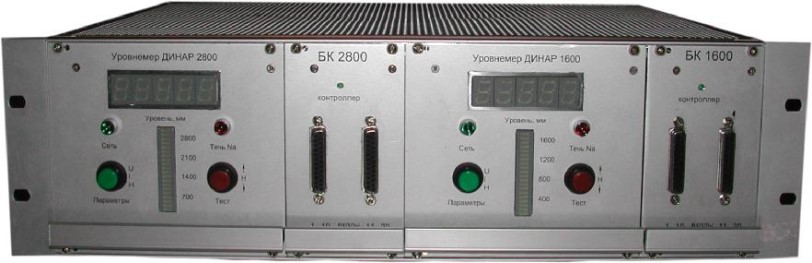

Вторичный прибор уровнемераМеста пломбировки
ДИНАР (двухканальный)
Программное обеспечение
Программное обеспечение записано в флэш-память микроконтроллера и недоступно
для намеренных и непреднамеренных изменений (защищено паролем), несанкционированный
доступ к микроконтроллеру защищен мастичными пломбами на корпусе вторичного прибора.
В задачу ПО уровнемера входит вычисление уровня по количеству погруженных в натрий ка-
тушек КВ и по статической характеристике преобразования катушек КИ, полученной при ба-
зовой градуировке уровнемера.
При каждом перезапуске прибора происходит самотестирование всех его функцио-
нальных субблоков, включая проверку целостности линий связи. При штатной работе ком-
плекта уровнемера вырабатывается сигнал нормального функционирования, который по ин-
терфейсу RS-485 передается в ЭВМ верхнего уровня. В процессе запуска прибора и его само-
тестирования вычисляется контрольная сумма программного кода, которая вместе с номером
версии ПО также передается на дисплей диспетчерской ЭВМ.
Лист № 3
всего листов 5
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
ДИНАР
ДИНАР
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
ДИНАР/01
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
3АС7
Алгоритм вы-
числения иден-
тификатора про-
граммного обес-
печения
CRC 16
Уровень защиты ПО - "С" по МИ 3286-2010
Метрологические и технические характеристики
134
Таблица 1
от 0 до 200
от 0 до 750
от 0 до 1600
от 0 до 2800
от 0 до 3800
от 0 до 5200
83
± 1,5
от 200 до 580
от 0 до 2,5
от 5 до 90
от 5 до 50
от 4 от 20
RS-485
4 канала
4346
1698
2967
3842
4747
9520
483 × 132 × 450
Диапазоны измеряемых уровней натрия, мм
ДИНАР-200
ДИНАР-750
ДИНАР-1600
ДИНАР-2800
ДИНАР-3800
ДИНАР-5200
Диаметр технологического чехла первичного преобразователя, мм
Пределы основной допускаемой относительной погрешности изме-
рений уровня, %
Диапазон рабочих температур контролируемой среды, ºС
Давление контролируемой среды, МПа
Температура окружающей среды, ºС
-для первичного преобразователя
-для вторичного прибора
Выходные сигналы:
постоянный ток 1 trial, мА
интерфейс (1 порт)
дискретный типа "сухой контакт"
Габаритные размеры, мм, не более:
ПП
Диаметр присоединительного фланца –
Длина технологического чехла
ДИНАР-200 –
ДИНАР-750 –
ДИНАР-1600 –
ДИНАР-2800 –
ДИНАР-3800 –
ДИНАР-5200 –
вторичный прибор
Масса, кг, не более:
ПП
ДИНАР-200 –
ДИНАР-750 –
ДИНАР-1600 –
ДИНАР-2800 –
ДИНАР-3800 –
ДИНАР-5200 –
вторичный прибор
11,6
12,2
22,2
32,7
45,0
250,0
10
Лист № 4
всего листов 5
220 (+10/-15%)
50 ± 1
70
Параметры питания:
Напряжение, В
частота, Гц
Потребляемая мощность, Вт, не более
Исполнение
ПП
вторичный прибор
виброустойчивое, IP-54
виброустойчивое, IP-20
Влажность окружающей среды, %, не более80
от 84 до 106,7
Давление окружающей среды, кПа
Вероятность безотказной работы за 8000 часов
-для ПП
-для вторичного прибора
Средняя наработка на отказ не менее, часов.
Срок службы, лет, не менее
Р
дов
= 0,99
Р
дов
= 0,96
100000
15
Знак утверждения типа
наносится на лицевую панель модуля контроля вторичного прибора фотохимическим спосо-
бом, а также на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений уровнемер натрия гибкий ДИНАР в составе:
первичный преобразователь уровня ……. ............................................................ 1 шт.
вторичный прибор...............................……….. …..…………............................... 1 шт.
Эксплуатационная документация:
- руководство по эксплуатации ШУБИ.501313.002 РЭ………………………..1 экз.
- паспорт ШУБИ.501313.002 ПС………………………………………………..1 экз.
- методика поверки ШУБИ. 501313.002 ПМ…………………….……………. 1 экз.
Поверка
осуществляется в соответствии с методикой "ГСИ. Уровнемер натрия гибкий ДИНАР. Мето-
дика поверки". ШУБИ. 501313.002 ПМ, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в феврале
2012 г.
Основное поверочное оборудование:
- стенд испытательный "УРОВЕНЬ", обеспечивающий выполнение операций поверки
уровнемеров с диапазоном измерений (0 – 3800) мм, оснащеннный рулеткой 3ПК3
БУЛМ по ГОСТ 7502-80, диапазон измерений (0-6000) мм;
- штангенциркуль ШЦ-II-250, абсолютная погрешность измерения ±0,05 мм;
- генератор сигналов низких частот Г3-118, диапазон от 1 до 2000 Гц, кл. 0,02 (по час-
тоте).
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации ШУБИ.501313.002 РЭ.
Нормативные и технические документы, устанавливающие требования к уровнемерам
натрия гибким ДИНАР
1. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процес-
сов. Общие технические условия".
2. Технические условия ШУБИ.501313.002 ТУ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- вне сферы Государственного регулирования обеспечения единства измерений.
Лист № 5
всего листов 5
Изготовитель
Протвинский филиал ФГУП "Научно-исследовательский институт научно- производ-
ственное объединение "Луч"
142281, Железнодорожная ул., д.5, г. Протвино, Московской области
Тел/Факс 8-(4967)-74-64-44
Заявитель
ООО НПП "Флоу-Спектр", г. Обнинск
249033, Калужская обл., г. Обнинск, пл. Бондаренко, 1
тел.8-48439-987-83
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)
119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail:
Заместитель руководителя
Федерального агентства по
техническому регулированию
и метрологииЕ.Р. Петросян
М.п."___ "
2012 г.
