Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510, ГРСИ 49421-12

Смотреть ГРСИ
49420-12

Номер госреестра:

49421-12

Наименование СИ:

Измерители параметров электроизоляции

Обозначение типа:

MIC-10, MIC-30, MIC-2505, MIC-2510

Производитель:

Фирма "Sonel S.A.", Польша

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

10.03.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 45949

об утверждении типа средств измерений

Лист № 1

всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510

Назначение средства измерений

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 пред-

назначены для:

- измерения напряжения постоянного тока;

- измерение действующего значения переменного тока;

- измерения сопротивления электроизоляции;

- измерения электрического сопротивления защитных проводников (кроме MIC-

2505);

- измерения электрического сопротивления малым током (кроме MIC-2505);

- вычисления силы тока утечки через электроизоляцию (кроме MIC-2505);

- вычисления коэффициента абсорбции и поляризации (кроме MIC-10, MIC-2505);

- вычисления емкости кабеля (кроме MIC-2505);

- контроля целостности электрических цепей (кроме MIC-2505).

Описание средства измерений

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 (да-

лее – измерители), представляют собой портативные электрические цифровые измерительные

приборы. На торцевой панели приборов расположены однополюсные гнезда для подключения

соединительных проводов. На лицевой панели расположены: жидкокристаллический цифро-

вой дисплей, круговой переключатель режимов работы и клавиши управления функциями из-

мерителей, которые позволяют включать и выключать электропитание, изменять настройки

режимов, запускать измерения, а также управлять чтением результатов измерений и вычисле-

ний.

На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для уста-

новки элементов питания: 4 шт. 1,5 В AA LR6 для MIC-10, MIC-30; пакет аккумуляторов

NiMH SONEL 9,6 В для MIC-2505, MIC-2510.

Принцип работы измерителей заключается в преобразовании входного аналогового

сигнала с помощью АЦП, последующей математической обработкой измеренных величин в

зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жид-

кокристаллическом дисплее.

Измерители имеют:

- автоматический выбор диапазона измерения;

- автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF).

Измерители изготовляются в виде четырех основных моделей: MIC-10; MIC-30;

MIC-2505; MIC-2510, которые отличаются друг от друга разными функциональными возмож-

ностями и типом используемого корпуса. Фотографии общего вида измерителей приведены

на рисунке 1.

Лист № 2

всего листов 10

MIC-10MIC-30MIC-2505MIC-2510

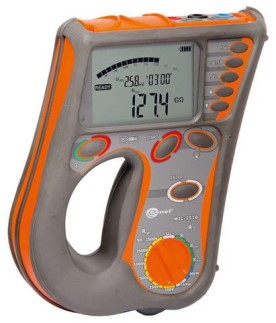

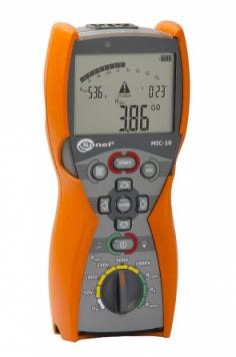

Рисунок 1 - Фотографии общего вида измерителей параметров электроизоляции MIC-

10, MIC-30, MIC-2505, MIC-2510.

MIC-2510

v1.00 HWa

0x1215

Программное обеспечение

Управление режимами работы и настройками измерителей осуществляется с помо-

щью внутреннего программного обеспечения, которое встроено в защищённую от записи па-

мять микроконтроллера, что исключает возможность его несанкционированных настройки и

вмешательства, приводящим к искажению результатов измерений. Идентификационные дан-

ные программного обеспечения измерителей параметров электроизоляции MIC-10, MIC-30,

MIC-2505, MIC-2510 представлены в таблице 1.

Таблица 1 – Идентификационные данные программного обеспечения измерителей параметров

цепей электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510

ПО для измерителей параметров

Наименование программного обеспечения

электроизоляции

MIC-10MIC-30MIC-2505MIC-2510

MIC-10MIC-30MIC-2505

программного обеспечения

Идентификационноенаименованиепро-

граммного обеспечения

Номер версии (идентификационный номер)

v1.00 HWb v1.02 HWb v1.03 HWa

Цифровойидентификаторпрограммного

обеспечения (контрольная сумма исполняе-0x7C890x6DE40x7B0B

мого кода)

Алгоритм вычисления цифрового идентифи-

катора программного обеспечения

CRC-CCITT (XModem)

Уровень защиты программного обеспечения СИ от непреднамеренных и преднаме-

ренных изменений А по МИ 3286-2010.

Разреше-

ние

Метрологические и технические характеристики

Основные метрологические и технические характеристики измерителей параметров

электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 представлены в таблицах 2 – 5.

Таблица 2 – Основные метрологические характеристики MIC-10

Пределы допускаемой

Функция измерителейДиапазоны измеренийабсолютной погрешности

измерений

Измерение напряжения

постоянного тока

от 0 В до 299,9 В

от 300 В до 600 В

0,1 В ± (2 · 10

-2

· U

изм

+ 6 е.м.р.)

1 В ± (2 · 10 · U

изм

+ 2 е.м.р.)

Лист № 3

всего листов 10

от 0 В до 299,9 В

от 300 В до 600 В

0,1 В

1 В

± (2 · 10

-2

· U

изм

+ 6 е.м.р.)

± (2 · 10 · U

изм

+ 2 е.м.р.)

Измерение сопротивле-

ния электроизоляции

7, 8.

iso

= 50…1000 В)

от 0 кОм до 999,9 кОм

от 1,000 МОм до 9,999 МОм

от 10,00 МОм до 99,99 МОм

от 100,0 МОм до 999,0 МОм

от 1,000 ГОм до 9,999 ГОм

0,1 кОм

0,001

МОм

0,01 МОм

0,1 МОм

0,001 ГОм

Измерение сопротивле-

ния защитных провод-

ников

от 0 Ом до 19,99 Ом

от 20,0 Ом до 199,9 Ом

от 200 до 999 Ом

0,01 Ом

0,1 Ом

1 Ом

от 0 Ом до 199,9 Ом

от 200 Ом до 1999 Ом

0,1 Ом

1 Ом

± (3 · 10

-2

· R

изм

+ 3 е.м.р.)

± (3 · 10 · R

изм

+ 3 е.м.р.)

Измерение действующе-

го значения напряжения

переменного тока

(частота от 45 до 65 Гц)

± (3 · 10

-2

· R

ISOизм

+ 8

е.м.р.)

± (3 · 10

-2

· R

ISOизм

+ 8

е.м.р.)

± (3 · 10

-2

· R

ISOизм

+ 8

е.м.р.)

± (3 · 10

-2

· R

ISOизм

+ 8

е.м.р.)

± (4 · 10

-2

· R

ISOизм

+ 6

е.м.р.)

± (2 · 10

-2

· Rcont

изм

+ 3

е.м.р.)

± (2 · 10

-2

· Rcont

изм

+ 3

е.м.р.)

± (4 · 10

-2

· Rcont

изм

+ 3

е.м.р.)

Измерение электриче-

ского сопротивления

малым током

Примечания:

1. U

изм

– результат измерения напряжения постоянного и переменного тока.

2. R

ISOизм

– результат измерения сопротивления электроизоляции.

3. Rcont

изм

– результат измерения сопротивления защитных проводников.

4. R

изм

– результат измерения электрического сопротивления малым током.

5. U

iso

– номинальное испытательное напряжение.

6. е.м.р. – единица младшего разряда.

7. При измерении сопротивления электроизоляции, испытательное напряжение U

iso

вы-

бирается из фиксированных значений: 50 В; 100 В; 250 В; 500 В; 1000 В.

8. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р МЭК

61557-2-2005), варьируются от выбранного значения номинального испытательного напря-

жения:для U

iso

= 50 В: от 50,0 кОм до 250,0 МОм;

для U

iso

= 100 В: от 100,0 кОм до 500,0 МОм;

для U

iso

= 250 В: от 250,0 кОм до 2,000 ГОм;

для U

iso

= 500 В: от 500,0 кОм до 5,000 ГОм;

для U

iso

= 1000 В: от 1,000 МОм до 9,999 ГОм.

9. Диапазон измерения сопротивления защитных проводников (согласно ГОСТ

Р МЭК 61557-4-2005): от 0,10 Ом до 999 Ом.

от 0 В до 299,9 В

от 300 В до 600 В

Таблица 3 – Основные метрологические характеристики MIC-30

Функция измерителейДиапазоны измерений

Разреш

ние

Пределы допускаемой

абсолютной погрешности

измерений

от 0 В до 299,9 В

от 300 В до 600 В

0,1 В ± (2 · 10

-2

· U

изм

+ 6 е.м.р.)

1 В ± (2 · 10 · U

изм

+ 2 е.м.р.)

Измерение напряжения

постоянного тока

Измерение действующе-

го значения напряжения

переменного тока

(частота от 45 до 65 Гц)

0,1 В ± (2 · 10

-2

· U

изм

+ 6 е.м.р.)

1 В ± (2 · 10 · U

изм

+ 2 е.м.р.)

Лист № 4

всего листов 10

Измерение сопротивле-

ния электроизоляции

(U= 50…1000 В)

из

ского сопротивления ма-

1234

от 0 кОм до 999,9 кОм0,1 кОм± (3 · 10

-2

· R

ISOизм

+ 8 е.м.р.)

от 1,000 МОм до 9,999 МОм 0,001 МОм ± (3 · 10 · R

ISOизм

+ 8 е.м.р.)

7,8.

от 10,00 МОм до 99,99 МОм 0,01 МОм ± (3 · 10 · R

ISOизм

+ 8 е.м.р.)

от 100,0 МОм до 999,0 МОм0,1 МОм± (3 · 10 · R

ISOизм

+ 8 е.м.р.)

iso

от 1,000 ГОм до 9,999 ГОм0,001 ГОм ± (4 · 10 · R

ISOизм

+ 6 е.м.р.)

от 10,00 ГОм до 99,99 ГОм0,01 ГОм ± (4 · 10 · R

ISOизм

+ 6 е.м.р.)

от 0 кОм до 999,9 кОм0,1 кОм± (5 · 10

-2

· R

ISOизм

+ 8 е.м.р.)

Измерение сопротивле-от 1,000 МОм до 9,999 МОм 0,001 МОм ± (5 · 10 · R

ISOизм

+ 8 е.м.р.)

ния электроизоляцииот 10,00 МОм до 99,99 МОм 0,01 МОм ± (5 · 10 · R

ISOизм

+ 8 е.м.р.)

с адаптером WS-04 (U

iso

от 100,0 МОм до 999,0 МОм 0,1 МОм± (5 · 10 · R

ISOизм

+ 8 е.м.р.)

= 50...500 В) от 1,000 ГОм до 9,999 ГОм 0,001 ГОм ± (6 · 10 · R

ISOизм

+ 6 е.м.р.)

от 10,00 ГОм до 20,00 ГОм0,01 ГОм ± (6 · 10 · R

ISOизм

+ 6 е.м.р.)

Измерение сопротивле-от 0 Ом до 19,99 Ом0,01 Ом± (2 · 10

-2

·Rcont

изм

+3 е.м.р.)

ния защитных провод-от 20,0 Ом до 199,9 Ом0,1 Ом± (2 · 10 ·Rcont+3 е.м.р.)

ников

от 200 Ом до 999 Ом1 Ом± (4 · 10

-2

·Rcont

изм

+3 е.м.р.)

Измер

ние эл

ктрич

от 0 Ом до 199,9 Ом 0,1 Ом ± (3 · 10

-2

· R

изм

+ 3 е.м.р.)

лым током

от 200 Ом до 1999 Ом1 Ом ± (3 · 10 · R

изм

+ 3 е.м.р.)

Примечания:

1. U

изм

– результат измерения напряжения постоянного и переменного тока.

2. R

ISOизм

– результат измерения сопротивления электроизоляции.

3. Rcont

изм

– результат измерения сопротивления защитных проводников.

4. R

изм

– результат измерения электрического сопротивления малым током.

5. U

iso

– номинальное испытательное напряжение.

6. е.м.р. – единица младшего разряда.

7. При измерении сопротивления электроизоляции, испытательное напряжение U

iso

выбирается из фиксированных значений: 50 В; 100 В; 250 В; 500 В; 1000 В; или устанавли-

вается произвольное значение от 50 В до 1000 В с шагом 10 В.

8. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р

МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного

напряжения:для U

iso

= 50 В: от 50,0 кОм до 250,0 МОм;

для U

iso

= 100 В: от 100,0 кОм до 500,0 МОм;

для U

iso

= 250 В: от 250,0 кОм до 2,00 ГОм;

для U

iso

= 500 В: от 500,0 кОм до 20,00 ГОм;

для U

iso

= 1000 В: от 1,000 МОм до 99,99 ГОм.

9. Диапазон измерения сопротивления защитных проводников (согласно

ГОСТ Р МЭК 61557-4-2005): от 0,10 Ом до 999 Ом.

от 0 В до 600 В

Измерение сопротивле-

ния электроизоляции

5,6.

iso

= 500…2500 В)

Таблица 4 – Основные метрологические характеристики MIC-2505

Функция измерителейДиапазоны измерений

Разреш

ние

Пределы допускаемой

абсолютной погрешности

измерений

1 В± (3 · 10

-2

· U

изм

+ 2 е.м.р.)

Измерение напряжения

постоянного тока

Измерение действующе-

го значения напряжения

переменного тока

(частота от 45 до 65 Гц)

1 В± (3 · 10

-2

· U

изм

+ 2 е.м.р.)

от 0 кОм до 999,9 кОм

от 1,000 МОм до 9,999 МОм

от 10,00 МОм до 99,99 МОм

от 100,0 МОм до 999,0 МОм

0,1 кОм

0,001 МОм± (3 · 10

-2

· R

ISOизм

+20

0,01 МОм е.м.р.)

0,1 МОм

Лист № 5

всего листов 10

от 1,000 ГОм до 9,999 ГОм

от 10,00 ГОм до 99,99 ГОм

от 100,0 ГОм до 999,9 ГОм

от 1,000 ТОм до 2,000 ТОм

0,001 ГОм

0,01 ГОм

0,1 ГОм

0,001 ТОм

Примечания:

1. U

изм

– результат измерения напряжения постоянного и переменного тока.

2. R

ISOизм

– результат измерения сопротивления электроизоляции.

3. U

iso

– номинальное испытательное напряжение.

4. е.м.р. – единица младшего разряда.

5. При измерении сопротивления электроизоляции, испытательное напряжение U

iso

выбирается из фиксированных значений: 500 В; 1000 В; 2500 В.

6. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р

МЭК 61557-2-2005), варьируются от выбранного значения номинального испытательного на-

пряжения:для U

iso

= 500 В: от 500,0 кОм до 500,0 ГОм;

для U

iso

= 1000 В: от 1,000 МОм до 1,00 ТОм;

для U

iso

= 2500 В: от 2,500 МОм до 2,00 ТОм.

Разреше-

ние

постоянного тока

Таблица 5 – Основные метрологические характеристики MIC-2510

Пределы допускаемой

Функция измерителейДиапазоны измеренийабсолютной погрешности

измерений

Измер

ние напряжения

от 0 В до 600 В1 В± (3 · 10

-2

· U

изм

+ 2 е.м.р.)

Измерение действую-

щего значения напря-

Измерение сопротивле-

ния электроизоляции

(для U= 50…2500 В)

± (3 · 10 · R+20 е.м.р.)

из

ского сопротивления

жения пер

ем

енного тока

от 0 В до 600 В1 В± (3 · 10

-2

· U

изм

+ 2 е.м.р.)

(частота от 45 до 65 Гц)

от 0 кОм до 999,9 кОм0,1 кОм

от 1,000 МОм до 9,999 МОм 0,001 МОм

от 10,00 МОм до 99,99 МОм 0,01 МОм

7, 8

от 100,0 МОм до 999,0 МОм0,1 МОм

-2

от 1,000 ГОм до 9,999 ГОм0,001 ГОм

ISOизм

iso

от 10,00 ГОм до 99,99 ГОм 0,01 ГОм

от 100,0 ГОм до 999,9 ГОм0,1 ГОм

от 1,000 ТОм до 2,000 ТОм 0,001 ТОм

от 0 кОм до 999,9 кОм0,1 кОм± (4 · 10

-2

· R

ISOизм

+20 е.м.р.)

Измерение сопротивле- от 1,000 МОм до 9,999 МОм 0,001 МОм ± (4 · 10 · R

ISOизм

+20 е.м.р.)

ния электроизоляцииот 10,00 МОм до 99,99 МОм 0,01 МОм ± (4 · 10 · R

ISOизм

+20 е.м.р.)

с адаптером AutoISO-от 100,0 МОм до 999,0 МОм 0,1 МОм ± (4 · 10 · R

ISOизм

+20 е.м.р.)

2500 (U

iso

= 100...2500 от 1,000 ГОм до 9,999 ГОм 0,001 ГОм ± (4 · 10 · R

ISOизм

+20 е.м.р.)

В) от 10,00 ГОм до 99,99 ГОм 0,01 ГОм ± (4 · 10 · R

ISOизм

+20 е.м.р.)

от 100,0 ГОм до 400,0 ГОм0,1 ГОм± (8 · 10 · R

ISOизм

+20 е.м.р.)

Измерение сопротивле-от 0 Ом до 19,99 Ом0,01 Ом± (2 · 10

-2

·Rcont

изм

+3 е.м.р.)

ния защитных провод-от 20,0 Ом до 199,9 Ом0,1 Ом± (2 · 10 ·Rcont+3 е.м.р.)

ников

10.

от 200 до 999 Ом1 Ом± (4 · 10

-2

·Rcont

изм

+3 е.м.р.)

Измер

ние эл

ктрич

от 0 Ом до 199,9 Ом 0,1 Ом ± (3 · 10

-2

· R

изм

+ 3 е.м.р.)

лым током

от 200 Ом до 1999 Ом1 Ом ± (3 · 10 · R

изм

+ 3 е.м.р.)

Примечания:

1. U

изм

– результат измерения напряжения постоянного и переменного тока.

2. R

ISOизм

– результат измерения сопротивления электроизоляции.

3. Rcont

изм

– результат измерения сопротивления защитных проводников.

4. R

изм

– результат измерения электрического сопротивления малым током.

Лист № 6

всего листов 10

MIC-10

MIC-30

MIC-2505

MIC-2510

5. U

iso

– номинальное испытательное напряжение.

6. е.м.р. – единица младшего разряда.

7. При измерении сопротивления электроизоляции, испытательное напряжение U

iso

вы-

бирается из фиксированных значений: 50 В; 100 В; 250 В; 500 В; 1000 В; 2500 В; или устанав-

ливается произвольное значение от 50 В до 2500 В с trial 10 В.

8. Диапазоны измерения сопротивления электроизоляции (согласно ГОСТ Р МЭК

61557-2-2005), варьируются от выбранного значения номинального испытательного напряже-

ния:для U

iso

= 50 В: от 50,0 кОм до 50,0 ГОм;

для U

iso

= 100 В: от 100,0 кОм до 100,0 ГОм;

для U

iso

= 250 В: от 250,0 кОм до 250,0 ГОм;

для U

iso

= 500 В: от 500,0 кОм до 500,0 ГОм;

для U

iso

= 1000 В: от 1,000 МОм до 1,00 ТОм;

для U

iso

= 2500 В: от 2,500 МОм до 2,00 ТОм.

9. Диапазоны измерения сопротивления электроизоляции для адаптера Auto-ISO

2500 (согласно ГОСТ Р МЭК 61557-2-2005), варьируются от выбранного значения номиналь-

ного испытательного напряжения:

для U

iso

= 100 В: от 100,0 кОм до 100,0 ГОм;

для U

iso

= 250 В: от 250,0 кОм до 250,0 ГОм;

для U

iso

= 500 В: от 500,0 кОм до 400,0 ГОм;

для U

iso

= 1000 В: от 1,000 МОм до 400,0 ГОм;

для U

iso

= 2500 В: от 2,500 МОм до 400,0 ГОм.

10. Диапазон измерения сопротивления защитных проводников (согласно ГОСТ

Р МЭК 61557-4-2005): от 0,10 Ом до 999 Ом.

Таблица 6 – Основные технические характеристики измерителей параметров электро-

изоляции MIC-10, MIC-30, MIC-2505, MIC-2510

МодификацияПараметрЗначение параметра

Габаритные размеры, мм 220 × 10 × 60

Масса, кг около 0,6

Климатические условия применения:

- температура,

от минус 10 до 60

- влажность, %

от 20 до 80

Условия хранения:

- температура,

от минус 20 до 70

- влажность, %

от 0 до 80

Габаритные размеры, мм 220 × 10 × 60

Масса, кг около 0,6

Климатические условия применения:

- температура,

от минус 10 до 50

- влажность, %

от 20 до 80

Условия хранения:

- температура,

от минус 20 до 70

- влажность, %

от 0 до 80

Габаритные размеры, мм 260× 190× 60

Масса, кг около 1,2

Климатические условия применения:

- температура,

от минус 10 до 40

- влажность, %

от 20 до 80

Условия хранения:

- температура,

от минус 20 до 70

- влажность, %

от 0 до 80

Габаритные размеры, мм 220 × 190 × 60

Масса, кг около 1,3

Лист № 7

всего листов 10

MIC-2510

Модификация

Значение параметра

от минус 10 до 40

от 20 до 80

Параметр

Климатические условия применения:

- температура,

- влажность, %

Условия хранения:

- температура,

- влажность, %

от минус 20 до 70

от 0 до 80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и

паспорта типографским способом и на лицевую панель корпуса измерителя в виде наклейки

со стойким к истиранию покрытием.

1 шт.

Комплектность средства измерений

Таблица 7 – Комплект поставки MIC-10

НаименованиеКоличество

Стандартный

Измеритель параметров электроизоляции MIC-101 шт.

Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации1 шт.

Измерители параметров электроизоляции MIC-10. Паспорт1 шт.

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-

2510. Методика поверки МП-315/447-2011

Провод измерительный 1,2 м с разъемами «банан» черный1 шт.

Провод измерительный 1,2 м с разъемами «банан» красный1 шт.

Зонд острый с разъемом «банан» черный1 шт.

Зонд острый с разъемом «банан» красный1 шт.

Ремень для переноски прибора1 шт.

Зажим «крокодил» изолированный черный K011 шт.

Крепеж «свободные руки»1 шт.

Футляр M61 шт.

Элемент питания алкалиновый SONEL 1,5 V AA LR64 шт.

Таблица 8 – Комплект поставки MIC-30

НаименованиеКоличество

Стандартный

Измеритель параметров электроизоляции MIC-301 шт.

Измерителипараметровэлектроизоляции MIC-30. Руководствопоэксплуатации1 шт.

Измерители параметров электроизоляции MIC-30. Паспорт1 шт.

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-

2510. Методика поверки МП-315/447-2011

Провод измерительный 1,2 м с разъемами «банан» черный1 шт.

Провод измерительный 1,2 м с разъемами «банан» красный1 шт.

Провод измерительный 1,2 м с разъемами «банан» голубой

Стандартный

Зонд острый с разъемом «банан» черный1 шт.

Зонд острый с разъемом «банан» красный1 шт.

Ремень для переноски прибора1 шт.

Зажим «крокодил» изолированный голубой K021 шт.

Крепеж «свободные руки»1 шт.

Беспроводной интерфейс OR-1

Футляр M6 1 шт.

Элемент питания алкалиновый SONEL 1,5 V AA LR6 4 шт.

Дополнительный

Адаптер WS-041 шт.

Лист № 8

всего листов 10

1 шт.

Количество

1 шт.

Количество

1 шт.

Таблица 9 – Комплект поставки MIC-2505

Наименование

Стандартный

Измеритель параметров электроизоляции MIC-2505

Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации

Измерители параметров электроизоляции MIC-2505. Паспорт

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-

2510. Методика поверки МП-315/447-2011

Провод измерительный 1,8 м с разъемами «банан» черный 5 кВ

Провод измерительный 1,8 м с разъемами «банан» красный 5 кВ

Провод измерительный 1,8 м с разъемами «банан» голубой 5 кВ

Зонд острый с разъемом «банан» красный 5 кВ

Ремень для переноски прибора

Зажим «крокодил» изолированный Кельвина голубой K04 5кВ

Зажим «крокодил» изолированный Кельвина черный K04 5кВ

Зарядное устройство Z7

Футляр L4

Пакет аккумуляторов NiMH SONEL 9,6 В

Таблица 10 – Комплект поставки MIC-2510

Наименование

Стандартный

Измеритель параметров электроизоляции MIC-2510

Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации

Измерители параметров электроизоляции MIC-2510. Паспорт

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-

2510. Методика поверки МП-315/447-2011

Провод измерительный 1,8 м с разъемами «банан» черный 5 кВ

Провод измерительный 1,8 м с разъемами «банан» красный 5 кВ

Провод измерительный 1,8 м с разъемами «банан» голубой 5 кВ

Зонд острый с разъемом «банан» красный 5 кВ

Стандартный

Зонд острый с разъемом «банан» черный 5 кВ

Ремень для переноски прибора

Зажим «крокодил» изолированный Кельвина голубой K04 5кВ

Зажим «крокодил» изолированный Кельвина черный K04 5кВ

Зажим «крокодил» изолированный Кельвина красный K05 5кВ

Кабель последовательного интерфейса USB

Зарядное устройство Z7

Футляр L4

Пакет аккумуляторов NiMH SONEL 9,6 В

Дополнительный

Адаптер AutoISO-2500

Поверка

осуществляется по документу МП-315/447-2011 «Измерители параметров электроизоляции

MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки», утвержденному ГЦИ СИ ФБУ

«Ростест-Москва» 20 декабря 2011 г. и входящему в комплект поставки.

Перечень основных средств, применяемых при поверке, указан в таблице 11.

Лист № 9

всего листов 10

Тип прибора

воспроизводимой

Напряжение

постоянного тока

45 Гц…10 кГц

ния КС-100К5Т

Электрическое

Таблица 11 – Перечень основных средств, применяемых при поверке

именов

ние

Диапазоны воспроизве-Предел допускаемой

личины

дения погрешности

от минус 330 до 330 мВ±(20 ·10

-6

·U + 1 мкВ)

от минус 3,3 до 3,3 В± (11 ·10

-6

·U + 2 мкВ)

от минус 33 до 33 В ± (12 ·10

-6

·U + 15 мкВ)

от минус 330 до 330 В± (18 ·10

-6

·U + 150 мкВ)

от минус 1020 до 1020 В± (18 ·10

-6

·U + 1500 мкВ)

от 1 до 32,999 мВ ± (150 ·10

-6

·U + 6 мкВ)

45 Гц…10 кГц

Калибратор универ-

от 33 до 329,999 мВ± (145 ·10

-6

·U + 8 мкВ)

сальный Fluke 5520A

от 0,33 до 3,29999 В ± (120 ·10

-6

·U + 25 мкВ)

Напряжение45 Гц…10 кГц

переменного токаот 3,3 до 32,9999 В± (150 ·10

-6

·U + 200 мкВ)

45 Гц…10 кГц

от 33 до 329,999 В± (190 ·10

-6

·U + 2000 мкВ)

45 Гц…1 кГц

от 330 до 1020 В± (300 ·10

-6

·U + 10000

45 Гц…1кГц мкВ)

Калибратор электри-

ческого сопротивле-

сопротивление

от 100 кОм до 5 ТОм

(1,5 · 10

-2

· R)

OD-2-D6b/5W

Электрическое

Магазин мер сопро-

тивлений заземления

сопротивление

от 0,1 Ом до 111,1 кОм

(1,5 · 10

-2

· R)

Примечания:

1. U – значение воспроизводимого напряжения переменного тока;

2. f – значение воспроизводимой частоты напряжения переменного тока;

3. R – значение воспроизводимого электрического сопротивления.

Сведения о методиках (методах) измерений

Методы измерений с помощью измерителей параметров электроизоляции MIC-10,

MIC-30, MIC-2505, MIC-2510 указаны в документах:

«Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».

«Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».

«Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».

«Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям

параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510

«ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для

испытания, измерения или контроля средств защиты. Часть 1. Общие требования».

«ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для

испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».

«ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для

испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипо-

тенциального соединения».

Лист № 10

всего листов 10

ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная

схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-

янного электрического напряжения и электродвижущей силы.

ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная

схема для средств измерений электрического сопротивления.

Приказ Министерства здравоохранения и социального развития Российской Федерации

№ 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере

государственного регулирования обеспечения единства измерений и производимых при вы-

полнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных

производственных объектах, и обязательных метрологических требований к ним, в том числе

показателей точности».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Применяются в сфере государственного регулирования обеспечения единства изме-

рений и производимых при выполнении работ по обеспечению безопасных условий и охраны

труда.

Изготовитель

Фирма «Sonel S.A.», Польша.

Poland, 58-100 Swidnica, ul. Wokulskiego, 11

Тел. 884-00-33-448

http://www.sonel.pl

Заявитель

Общество с ограниченной ответственностью «СОНЭЛ»

115583, г. Москва, Каширское шоссе, д. 65

Тел. (495) 287-43-53

http://www.sonel.ru

Испытательный центр

ГЦИ СИ ФБУ «Ростест-Москва»

117418, г. Москва, Нахимовский проспект, д. 31

Тел. (495) 544-00-00

http://www.rostest.ru

Аттестат аккредитации № 30010-10 от 15.03.2010 г.

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии________________

Е.Р. Петросян

М.П.

«____»_____________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
27577-04	Измерители-регуляторы многофункциональные	МЕТРАН-950А, МЕТРАН-950Б	ООО "Энергия-Источник", г.Челябинск	1 год	Перейти
8473-81	Измерители напряжения постоянного тока	Двина-100А	П/я А-3721, Грузия, г.Тбилиси	Нет данных	Перейти
39948-08	Измерители сопротивления изоляции	МГМ-1	ООО "Горизонт", г.Екатеринбург	1 год	Перейти
41414-09	Приемники измерительные для параметров электромагнитной совместимости	ER-30, ER-132, ER-265	Фирма "LIG NEX1 Co., Ltd.", Корея	1 год	Перейти
44811-10	Приборы для контроля параметров валов	MarShaft SCOPE 750	Фирма "Mahr GmbH", Германия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуИзмерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510ГРСИ 49421-12

Заказать поверку
Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510
ГРСИ 49421-12
