Номер госреестра:
49419-12
Наименование СИ:
Трансформаторы тока
Обозначение типа:
SBL 0.8 H
Производитель:
Фирма "KWK Messwandler GmbH & Co. KG", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 27 шт. с зав.№ 03-104456, 03-104457, 03-104460, 03-104461, 03-104463, 03-104468, 03-104549, 03-104552 … 03-104554, 03-104556 … 03-104558, 03-104563, 03-104599, 03-104654 … 03-104658, 03-104660, 03-104662, 03-104665, 03-104666, 03-104668, 03-104670, 03-104671
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45947
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока
SBL 0.8 H
Назначение средства измерений
Трансформаторы тока встроенные SBL 0.8 H предназначены для передачи сигнала изме-
рительной информации измерительным приборам и (или) устройствам защиты и управления в ус-
тановках переменного тока промышленной частоты, устанавливаются на вводах баковых элегазо-
вых выключателей ЗАР1DT-145, используются на вводах силовых трансформаторов рассчитан-
ных на наибольшие рабочие напряжения 145 кВ.
Описание средства измерений
Трансформаторы тока SBL 0.8 H монтируются снаружи на высоковольтных вводах элега-
зовых выключателей ЗАР1DT-145 без разборки вводов. На каждом вводе может быть до трех
трансформаторов, помещенных в съемный влагозащищенный корпус. Первичной обмоткой
трансформатора является токоведущий стержень, проходящий через ввод. Высоковольтная изоля-
ция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным
элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего
экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты
текстурированной кремнистой стали. Все трансформаторы тока SBL 0.8 H выполняются со вто-
ричными обмотками, равномерно распределенными по сердечникам для обеспечения высокой
точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шка-
фу управления выключателя.

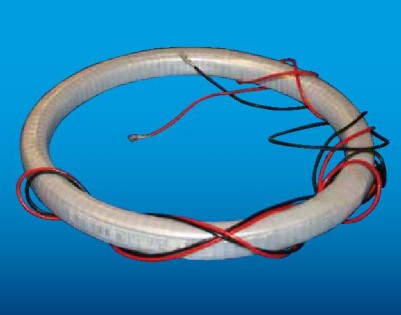

Фотография общего вида трансформаторов тока SBL 0.8 H приведена на рис. 1.
Рис. 1
1000
1
145
0,5
10Р (30)
20
50
200
20
Метрологические и технические характеристики
Номинальное значение первичного тока, А
Номинальное значение вторичного тока, А
Наибольшие рабочие напряжения, кВ
Для измерительных обмоток:
класс точности
Для цепей защиты:
– класс точности/предельная кратность
– номинальные мощности, ВА
– номинальная частота, Гц
Сопротивление изоляции первичной обмотки, МОм, не менее3000
Сопротивление изоляции вторичной обмотки, МОм, не менее
Предельная кратность
Коэффициент безопасности5
Климатическое исполнение У1 по ГОСТ 15150-69.
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации и
на табличку на корпусе трансформатора. Способ нанесения – штамп влагостойкой краской или
наклейка пленки.
Комплектность средства измерений
Трансформаторы тока SBL 0.8 H – 1 экз.
Формуляр – 1экз.
Поверка
осуществляется по ГОСТ 8.217-2003 Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки.
Рекомендуемые средства поверки:
– трансформатор тока ТТИ-5000.5;
– прибор сравнения КНТ-03;
– нагрузочное устройство НТТ 50.5-1.
Сведения о методиках (методах) измерений
Приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к трансформаторам тока
SBL 0.8 H
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
2 ГОСТ 8.217-2003Государственнаясистемаобеспеченияединстваизмерений.
Трансформаторы тока. Методика поверки
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
Фирма KWK Messwandler Gmbh & Co. KG, Германия
Адрес: Siemensstraße, 1, 50170, Kerpen-Sindorf, Germany
Телефон: +49 (0) 22 73 / 98 87 0Факс: +49 (0) 22 73 / 5 19 51
E-mail:
Info:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65
E-mail:
Info:
Аттестат аккредитации: ГЦИ СИ ФБУ «Пензенский ЦСМ» зарегистрирован в Государст-
венном реестре средств измерений под № 30033-10.
Заявитель
ЗАО «Метростандарт»
Адрес: 117997, г. Москва, ул. Профсоюзная, д.65, стр. 1.
Телефон: (495) 745-21-70; Факс: (495) 705-97-50; Сайт:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.п.«___» _______________ 2012 г.
