Преобразователи измерительные ТТ, ГРСИ 49409-12

Смотреть ГРСИ
49408-12

Номер госреестра:

49409-12

Наименование СИ:

Преобразователи измерительные

Обозначение типа:

ТТ

Производитель:

Фирма "KROHNE Messtechnik GmbH", Германия

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.03.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 45934

об утверждении типа средств измерений

лист № 1

всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные серии ТТ

Назначение средства измерения

Преобразователи измерительные серии TT (далее по тексту – преобразователи или

ИП) предназначены для измерений и преобразования сигналов, поступающих от термо-

преобразователей сопротивления, термоэлектрических преобразователей и Ом/мВ уст-

ройств постоянного тока в унифицированные электрический сигналы постоянного тока

или напряжения, а также - в цифровые сигналы для передачи по протоколу HARТ, Profi-

Bus-PA.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании сигнала первичного

термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал по-

стоянного тока (0/4-20 мА, 20-4 мА) или напряжения (0/1-5 В, 0/2-10 В) с возможностью

наложения на него цифрового частотно-модулированного сигнала в стандарте HART, ли-

бо в сигнал с цифровым протоколом ProfiBus-PA.

Преобразователи изготавливаются следующих моделей: TT 10 C, TT 10 R, TT 11 C,

TT 11 R, TT 20 C, TT 30 C, TT 30 R, TT 31 R, TT 32 R, TT 40 C, TT 40 R, TT 50 C, TT 50 R,

TT 51 C, TT 51 R, TT 60 C, TT 60 R, которые отличаются друг от друга по техническим и

метрологическим характеристикам (в т.ч. по типам входных сигналов, НСХ преобразова-

ния, по диапазонам измерений, основной погрешности, по виду выходного сигнала и т.д.),

а также по функциональным возможностям.

Преобразователи моделей с индексом «С» конструктивно выполнены в цилиндриче-

ском пластиковом корпусе со встроенной электроникой и расположенными на нем клем-

мами для подключения входного сигнала, напряжения питания и клеммами для выходно-

го сигнала. Монтаж преобразователей с индексом «С» осуществляется в соединительную

головку первичного термопреобразователя.

Преобразователи моделей с индексом «R» выполнены в прямоугольном пластиковом

корпусе с расположенными на нем клеммами с прижимными пластинами и фиксирующи-

ми винтами для подключения входного сигнала, напряжения питания и для вывода вы-

ходного сигнала, и предназначенном для монтажа на DIN-рейку (по МЭК 60715).

Конфигурацию преобразователей (тип входного сигнала, диапазон измерений, схему

подключения и т.д.) в зависимости от модели можно изменять при помощи: ламелей или

HART-модема, ручного коммуникатора или персонального компьютера с соответствую-

щим программным обеспечением и интерфейсами связи HART или ProfiBus-PA.

Фотографии общего вида преобразователей изображены на рисунках 1-10:

лист № 2

всего листов 14

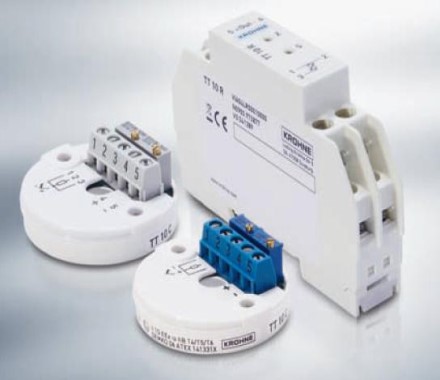

Рис.1

ТТ 10 С/R

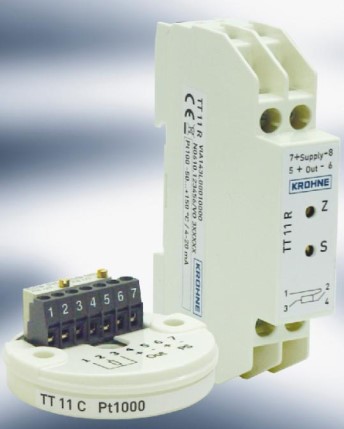

Рис.2 - ТТ 11 С/R

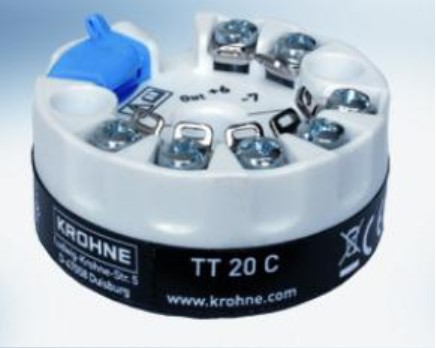

Рис.3 - ТТ 20 С

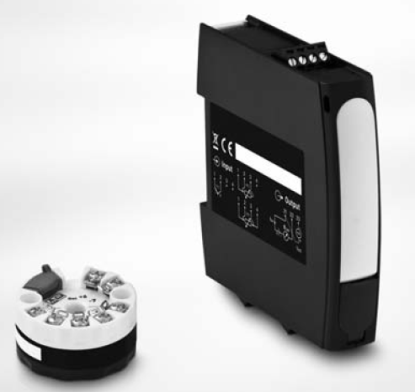

Рис.4 - ТТ 60 С/R

лист № 3

всего листов 14

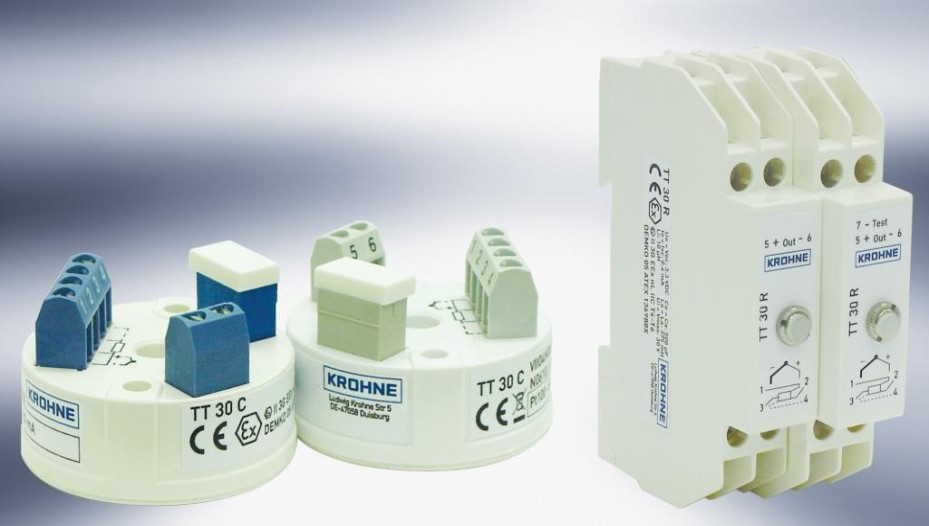

Рис. 5 - ТТ 30 С/R

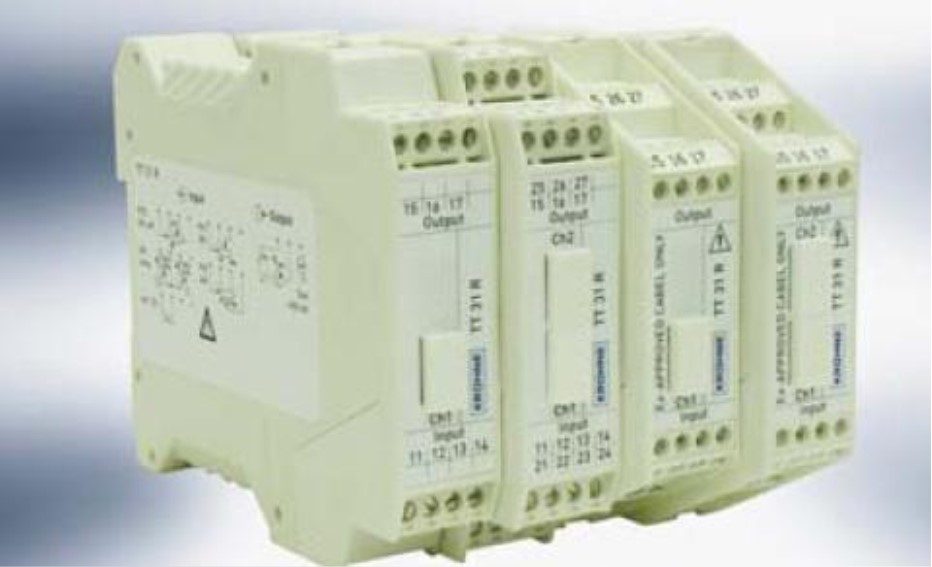

Рис. 6 - ТТ 31 R

лист № 4

всего листов 14

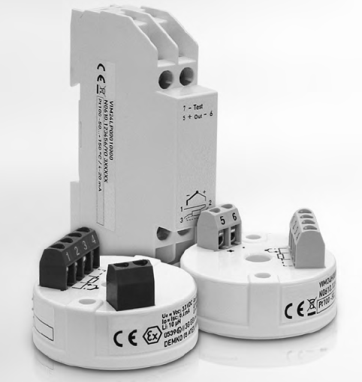

Рис. 9 - ТТ 50С/R

Рис. 10 - ТТ 51С/R

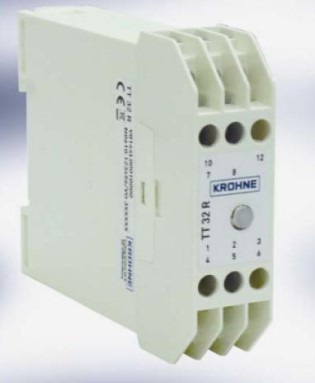

Рис. 7 - ТТ 32

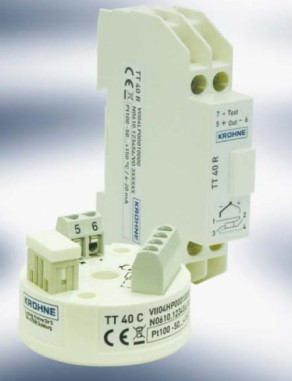

Рис. 8 - ТТ 40 С/R

лист № 5

всего листов 14

Программное обеспечение

Программное обеспечение позволяет изменять конфигурацию преобразователей -

выбирать тип входного сигнала, номинальную статическую характеристику преобразова-

ния (НСХ) первичного датчика, схему подключения, диапазон (интервал) измерений и

другие настройки, а также принимать различную диагностическую информацию о состоя-

нии ИП и его ошибках.

Программное обеспечение преобразователей разделено на 2 части – встроенную и

автономную. Встроенная (полностью метрологическая значимая) часть ПО является фик-

сированной и может быть изменена только на заводе-изготовителе, при этом уровень за-

щиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А»

по МИ 3286-2010. Уровень защиты автономной части программного обеспечения от пред-

намеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные автономной части ПО

НаименованиеИдентифика-НомерЦифровой иден-Алгоритм

программного ционное версии (иден- тификатор про- вычисления

обеспечения наименованиетифика-граммного обеспе-цифрового

программного ционный чения (контроль- идентифика-

обеспеченияномер) про- ная сумма испол-тора про-

граммногоняемого кода граммного

обеспеченияобеспечения

Программное обеспече-ConSoft2.0.0.5

(*)

0x75E4 CRS-24

ние для ИП моделей TT

20 C, TT 51 C, TT 51 R

Программное обеспече-TempSoft4.32.00

(*)

0x0004CRS-24

ние для ИП моделей TT

30 C, TT 30 R, TT 31 R,

TT 32 R, TT 40 C, TT 40 R

HartSoft

2.12.01

(*)

0x68c0CRS-24

ProfiSoft

1.1.0.3

(*)

00D9EA20CRS-24

Программное обеспече-

ние для ИП моделей TT

50 C, TT 50 R, TT 51 C,

TT 51 R

Программное обеспече-

ние для ИП моделей TT

60 C, TT 60 R

(*)

– и более поздние версии

Метрологические и технические характеристики

Диапазон измерений, минимальный интервал измерений, тип входного сигнала, пре-

делы допускаемой основной и дополнительной погрешности и другие характеристики в

зависимости от типа преобразователя TT приведены в таблицах 1-10:

Таблица 1

TT 10 C, TT 10 R

Тип НСХ по МЭК 60751 / ГОСТ 6651-2009Pt100, (3-х проводная схема подключения)

Диапазон измерений,

от минус 50 до плюс 550

Нижний предел задаваемого диапазона от минус 50 до плюс 50

измерений,

Минимальный интервал задаваемого

диапазона измерения,

Выходной сигнал, мА 4…20

лист № 6

всего листов 14

Пределы допускаемой основной приведен-

ной погрешности

(при температуре 20±5 °С), %±0,15

Пределы допускаемой дополнительной

погрешности от изменения температуры

окружающей среды / 1

С, %

±0,004

Напряжение питания, В (постоянного тока) 6,5…32

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50022

Габаритные размеры преобразователя, мм

- версия «С»43х17

- версия «R»90х58х17,5

Таблица 2

TT 11 C, TT 11 R

Тип НСХ по МЭК 60751 / ГОСТ 6651-2009Pt100, Pt1000

Диапазон измерений,

от минус 50 до плюс 250

Нижний предел задаваемого диапазона от минус 50 до плюс 50

измерений,

Минимальный интервал задаваемого диапа-50

зона измерений,

Выходной сигнал, В0…10 (3-х проводная схема подключения)

Напряжение питания, В (постоянного тока) 15…30

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Пределы допускаемой основной приведен- ±0,15

ной погрешности

(при температуре 20±5 °С), %

Пределы допускаемой дополнительной±0,004

погрешности от изменения температуры

окружающей среды / 1

С, %

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50022

Габаритные размеры преобразователя, мм

- версия «С»43х17

- версия «R»90х58х17,5

Таблица 3

TT 20 C

Тип НСХ по МЭК 60751 / ГОСТ 6651-2009Pt100

Диапазон измерений,

от минус 50 до плюс 850

Нижний предел задаваемого диапазонаминус 50, минус 25, 0, плюс 25, плюс 50

измерений,

Минимальный интервал задаваемого диапа-20

зона измерений,

лист № 7

всего листов 14

Выходной сигнал, мА4…20

Напряжение питания, В (постоянного тока) 8,5 …32

Пределы допускаемой основной приведен- ±0,1

ной погрешности (при температуре 20±5

°С), %

Пределы допускаемой дополнительной±0,004

погрешности от изменения температуры

окружающей среды / 1

С, %

Температура окружающей среды,

от м

с 40 до плюс 85

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя Соединительная головка DIN B или выше

Габаритные размеры преобразователя, мм 44,5х18,5

Таблица 4

TT 30 C, TT 30 R

Тип

НСХ,

Диапазон измерений,

маль

ый и

нт

ервал

входные сигналы задаваемого диапазона

измерений,

- Pt100от минус 200 до плюс 85010

- Pt1000 от минус 200 до плюс 200 10

- PtX от минус 200 до плюс 850 10

- Ni100 от минус 60 до плюс 250 10

- Ni1000 от минус 10 до плюс 150 10

- потенциометр, Ом0…200020

- В от плюс 100 до плюс 1820 700

- C (AE)от 0 до плюс 2315200

- Е от минус 200 до плюс 1000 50

- J от минус 200 до плюс 1000 50 -

K от минус 200 до плюс 1350 50

- L от минус 200 до плюс 900 50

- N от минус 200 до плюс 1300100

- R от минус 50 до плюс 1750300

- S от минус 50 до плюс 1750300

- T от минус 200 до плюс 400 50

- U от минус 200 до плюс 600 50

- напряжение, мВот минус 10 до плюс 5005

Выходной сигнал, мА 4…20, 20…4 HART

Напряжение питания, В (постоянного тока) 6,5…36

Пределы допускаемой основной приведен- ±0,1

ной погрешности (при температуре 20±5

°С), % от интервала измерений

Пределы допускаемой дополнительной±0,004

погрешности от изменения температуры

окружающей среды / 1

С, %

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50020 (35 мм)

Габаритные размеры преобразователя, мм

- версия «С»44х26

лист № 8

всего листов 14

- версия «R»90х58х17,5

Примечание к таблице 4:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и

термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/

ГОСТ Р 8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760 и U, L –

они по DIN 43710.

Таблица 5

TT 31 R

Тип

НСХ,

Диапазон измерений,

маль

ый и

нт

ервал

входные сигналы задаваемого диапазона из-

мерений,

- Trialот минус 200 до плюс 85010

- Pt1000 от минус 200 до плюс 200 10

- PtX от минус 200 до плюс 850 10

- Ni100 от минус 60 до плюс 250 10

- Ni1000 от минус 10 до плюс 150 10

- потенциометр, Омот 0 до плюс 200020

- В от плюс 100 до плюс 1800 700

- C (AE)от 0 до плюс 2315200

- Е от минус 200 до плюс 1000 50

- J от минус 200 до плюс 1000 50 -

K от минус 200 до плюс 1350 50

- L от минус 200 до плюс 900 50

- N от минус 200 до плюс 1300100

- R от минус 50 до плюс 1750300

- S от минус 50 до плюс 1750300

- T от минус 200 до плюс 400 50

- U от минус 200 до плюс 600 50

- напряжение, мВот минус 10 до плюс 5005

Выходной сигнал, мА 4…20, 20…4 HART

Напряжение питания, В (постоянного тока) 8…36

Пределы допускаемой основной приведен- ±0,1

ной погрешности (при температуре 20±5

°С), % (от интервала измерений)

Пределы допускаемой дополнительной±0,004

погрешности от изменения температуры

окружающей среды / 1

С, %

Температура окружающей среды,

от м

с 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя DIN рейка EN 50020 (35 мм)

Габаритные размеры преобразователя, мм 100х115х22,5

Примечание к таблице 5:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и

термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/

ГОСТ Р 8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760 и U, L –

они по DIN 43710.

Таблица 6

TT 32 R

Тип

НСХ,

Диапазон измерений,

маль

ый и

нт

ервал

входные сигналы задаваемого диапазона

измерений,

- Pt100от минус 200 до плюс 85010

лист № 9

всего листов 14

- Pt1000 от минус 200 до плюс 200 10

- PtX от минус 200 до плюс 850 10

- Ni100 от минус 60 до плюс 250 10

- Ni1000 от минус 10 до плюс 150 10

- потенциометр, Омот 0 до плюс 800020

- В от плюс 100 до плюс 1800 700

- C (AE)от 0 до плюс 2315200

- Е от минус 200 до плюс 1000 50

- J от минус 200 до плюс 1000 50 -

K от минус 200 до плюс 1350 50

- L от минус 200 до плюс 900 50

- N от минус 200 до плюс 1300100

- R от минус 50 до плюс 1750300

- S от минус 50 до плюс 1750300

- T от минус 200 до плюс 400 50

- U от минус 200 до плюс 600 50

- напряжение, (мВ/В)от минус 10 до плюс 500 мВ /5

от минус 10 до плюс 50 В 0,5

- ток, мАот минус 10 до плюс 500,1

Выходной сигнал0/4…20 мА, нагрузка ≤ 750 Ом (HART)

0/1…5 В, нагрузка ≥ 10 кОм

0/2…10 В, нагрузка ≥ 10 кОм

Напряжение питания, В

- постоянного тока20…30

- переменного тока 90…250

Пределы допускаемой основной приведен- ±0,2

ной погрешности (при температуре 20±5

°С), % (от интервала измерений)

Пределы допускаемой дополнительной±0,005

погрешности от изменения температуры

окружающей среды / 1

С, %

Температура окружающей среды,

от м

с 20 до

люс 70

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя DIN рейка EN 50020 (35 мм)

Габаритные размеры преобразователя, мм 82х99х22,5

Примечание к таблице 6:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и

термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/

ГОСТ Р 8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760 и U, L –

они по DIN 43710.

Таблица 7

TT 40 C, TT 40 R

Тип

НСХ,

Диапазон измерений,

мал

ьн

ый и

тервал за-

входные сигналы даваемого диапазона изме-

рений,

- Pt100от минус 200 до плюс 85010

- Pt1000 от минус 200 до плюс 200 10

- PtX от минус 200 до плюс 850 10

- Ni100 от минус 60 до плюс 250 10

- Ni1000 от минус 10 до плюс 150 10

- потенциометр, Омот 0 до плюс 200020

- В от плюс 100 до плюс 1800 700

лист № 10

всего листов 14

- C (AE)от 0 до плюс 2315200

- Е от минус 200 до плюс 1000 50

- J от минус 200 до плюс 1000 50 -

K от минус 200 до плюс 1350 50

- L от минус 200 до плюс 900 50

- N от минус 200 до плюс 1300100

- R от минус 50 до плюс 1750300

- S от минус 50 до плюс 1750300

- T от минус 200 до плюс 400 50

- U от минус 200 до плюс 600 50

- напряжение, мВот минус 10 до плюс 5005

Выходной сигнал, мА 4…20, 20…4 HART

Напряжение питания, В (постоянного тока)

- версия «С»6,5…36

- версия «R»7,5…36

Пределы допускаемой основной приведен- ±0,05

ной погрешности (при температуре 20±5

°С), % (от интервала измерений)

Пределы допускаемой дополнительной±0,002

погрешности от изменения температуры

окружающей среды / 1

С, %

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50020 (35 мм)

Габаритные размеры преобразователя, мм

- версия «С»44х26

- версия «R»90х58х17,5

Примечание к таблице 7:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и

термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/

ГОСТ Р 8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760 и U, L –

они по DIN 43710.

Таблица 8

TT 50 C, TT 50 R

Тип

НСХ,

Диапазон измерений,

мал

ьн

ый и

тервал за-

входные сигналы даваемого диапазона изме-

рений,

- Pt100от минус 200 до плюс 85010

- Pt1000 от минус 200 до плюс 200 10

- PtX от минус 200 до плюс 850 10

- Ni100 от минус 60 до плюс 250 10

- Ni1000 от минус 10 до плюс 150 10

-Ом-вход от 0 до плюс 2000 20

- Вот плюс 100 до плюс 1800700

- Е от минус 200 до плюс 1000 50

- J от минус 200 до плюс 1000 50 -

K от минус 200 до плюс 1350 50

- Lот минус 200 до плюс 900 50

лист № 11

всего листов 14

- Nот минус 200 до плюс 1300100

- R от минус 50 до плюс 1750300

- S от минус 50 до плюс 1750300

- T от минус 200 до плюс 400 50 -

Uот минус 200 до плюс 600 50

-мВ-входот минус 10 до плюс 5005

Выходной сигнал, мА 4…20, 20…4 HART

Напряжение питания, В (постоянного тока)

- версия «С»6,5…36

- версия «R»7,5…36

Пределы допускаемой основной приведен- ±0,1

ной погрешности (при температуре 20±5

°С), % (от интервала измерений)

Пределы допускаемой дополнительной±0,004

погрешности от изменения температуры

окружающей среды на/ 1

С, %

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 (для ТТ 50 R), IP 50 (для TT 50 C) по

ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50022

Габаритные размеры преобразователя, мм

- версия «С»44х26

- версия «R»90х58х17,5

Примечание к таблице 8:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и

термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/

ГОСТ Р 8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760 и U, L –

они по DIN 43710.

Таблица 9

TT 51 C, TT 51 R

Тип

НСХ,

Диапазон измерений,

мал

ьн

ый и

тервал за-

входные сигналы даваемого диапазона изме-

рений,

- Pt100от минус 200 до плюс 85010

- Pt1000 от минус 200 до плюс 200 10

- PtX от минус 200 до плюс 850 10

- Ni100 от минус 60 до плюс 250 10

- Ni120 от минус 60 до плюс 250 10

- Ni1000 от минус 50 до плюс 180 10

- Cu10 от минус 50 до плюс 200 83

-Ом-входот 0 до плюс 400020

- В от плюс 400 до плюс 1800 700

- C (AE) от 0 до плюс 2315 200

- D (AO) от 0 до плюс 2315 200

- Uот минус 200 до плюс 60050

- Е от минус 200 до плюс 100050

- J от минус 200 до плюс 100050

- K от минус 200 до плюс 135050

лист № 12

всего листов 14

- Nот минус 200 до плюс 1300100

- R от минус 50 до плюс 1750300

- S от минус 50 до плюс 1750300

- T от минус 200 до плюс 400 50

-мВ-входот минус 10 до плюс 10005

Выходной сигнал, мА 4…20, 20…4 HART

Напряжение питания, В (постоянного тока)

- версия «С» 10…30

- версия «R» 10…30

Пределы допускаемой основной приведен-±0,1 для ТП и ТС Сu10

ной погрешности (при температуре 20±5 °С), ±0,05 для Pt, Ni ТС

% (от интервала измерений)

Пределы допускаемой дополнительной±0,05 для ТС Сu10

погрешности от изменения температуры ок- ±0,005 для ТП и Pt, Ni ТС

ружающей среды на/ 1

С, %

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 (для ТТ 51 R), IP 50 (для TT 51 C)

по ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50022

Габаритные размеры преобразователя, мм

- версия «С»44,5х23

- версия «R»90х81,3х17,5

Примечание к таблице 9:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и

термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/

ГОСТ Р 8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760.

Таблица 10

TT 60 C, TT 60 R

Тип

НСХ,

Диапазон измерений,

маль

ый и

тервал задавае-

одные сигналы

мого диапазона измерений,

- Pt10, Pt50,Pt100, от минус 200 до плюс 850 10

Pt200, Pt500, Pt1000от минус 200 до плюс 85010

- Ni50, Ni100, Ni120, Ni1000от минус 200 до плюс 25010

-Ом-входот 0 плюс 400020

- В от плюс 400 до плюс 1800 700

- C (AE) от 0 до плюс 2315 200

- D (AO) от 0 до плюс 2315 200

- G от 0 до плюс 2315 200

- Е от минус 200 до плюс 1000 50

- J от минус 200 до плюс 1000 50

- K от минус 200 до плюс 1350 50

- L от минус 200 до плюс 1300 50

- N от минус 200 до плюс 1300 100

- R от минус 50 до плюс 1750 300

- Sот минус 50 до плюс 1750300

- Tот минус 200 до плюс 400 50

-Uот минус 200 до плюс 600 50

-мВ-входот минус 10 до плюс 10005

лист № 13

всего листов 14

Выходной сигнал, мАProfibus PA

Напряжение питания, В (постоянного тока)

- версия «С»9…17,5

- версия «R» 9…32

Пределы допускаемой основной приведен- ±0,1

ной погрешности (при температуре 20±5

°С), % (от интервала измерений)

Пределы допускаемой дополнительной±0,005

погрешности от изменения температуры ок-

ружающей среды на/ 1

С, %

Температура окружающей среды,

- версия «С»

от минус 40 до плюс 85

- версия «R»

от минус 20 до плюс 70

Степень защиты от пыли и влаги

IP 20 по ГОСТ 14254-96

Монтаж преобразователя

- версия «С»Соединительная головка DIN B или выше

- версия «R» DIN рейка EN 50020 (35 мм)

Габаритные размеры преобразователя, мм

- версия «С»44,5х23

- версия «R»90х81,3х17,5

Примечание к таблице 10:

Типы НСХ термопреобразователей сопротивления (по 2-х, 3-х и 4-х проводной схеме) и тер-

моэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009 и МЭК 60584-1/ ГОСТ Р

8.585-2001 соответственно, кроме типов Ni100, Ni1000 – они по DIN 43760.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации

и монтажу (в правом верхнем углу) типографским способом, а также на корпус преобра-

зователя при помощи наклейки.

Комплектность средства измерений

Преобразователь (модель и исполнение в соответствии с заказом) – 1 шт.

Руководство по эксплуатации и монтажу (на русском языке) – 1 экз.

Методика поверки – 1 экз. (на партию при поставке в один адрес).

По дополнительному заказу: программное обеспечение, HART-коммуникатор, интер-

фейсный модуль ProfiBus-PA.

Поверка

осуществляется по документу МП 49409-12 «Преобразователи измерительные серии TT.

Методика поверки», разработанному и утверждённому ГЦИ СИ ФГУП «ВНИИМС»,

12.09.2011г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной

погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в

диапазоне температур св. плюс 400 до плюс 650 °С;

-измеритель-регулятор температуры многоканальный прецизионный модели МИТ-

8.15М, пределы допускаемой погрешности измерения напряжения ±(0,0005+3·10

-5

U) мВ;

- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,001;

- компаратор напряжений Р3003, кл. 0,0005;

- мера электрического сопротивления многозначная Р3026-1, кл.0,002;

- HART-коммуникатор или иной программно-аппаратный комплекс с поддержкой

протокола HART и сети ProfiBus-PA, позволяющий визуализировать измеренную преоб-

лист № 14

всего листов 14

разователем температуру и перенастроить измерительный преобразователь на иной диа-

пазон и тип первичного преобразователя.

Сведения и методиках (методах) измерений приведены в соответствующем разделе Ру-

ководства по эксплуатации и монтажу на ИП.

Нормативные и технические документы, устанавливающие требования к преобразо-

вателям измерительным серии TT

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-

щие технические условия.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элемен-

ты термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобра-

зования.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений темпера-

туры.

Техническая документация фирмы «KROHNE Messtechnik GmbH», Германия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений:

Осуществление производственного контроля за соблюдением установленных зако-

нодательством Российской Федерации требований промышленной безопасности к экс-

плуатации опасного производственного объекта; выполнение работ по оценке соответст-

вия промышленной продукции и продукции других видов, а также иных объектов уста-

новленным законодательством Российской Федерации обязательным требованиям.

Изготовитель

фирма «KROHNE Messtechnik GmbH», Германия

Ludvig-Krohne-Strasse 5, D-47058, Duisburg, Germany,

Адрес в Интернете:

www.krohne.com

Заявитель

ООО «КРОНЕ Инжиниринг»

Российская Федерация, Самарская обл., Волжский район, п.Стромилово.

Тел./факс: +7 (846) 993-60-34 / 377-44-22. E-mail:

samara@krohne.su

Испытательный центр

ГЦИ СИ) ФГУП «ВНИИМС», аттестат аккредитации № 30004-08 от 27.06.2008.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

, адрес в Интернете:

www.vniims.ru

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологии

Е.Р. Петросян

М.п.

«_____» ____________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
48356-11	Преобразователи измерительные	NRP-Z57	Фирма "Rohde & Schwarz GmbH & Co. KG", Германия	1 год	Перейти
60993-15	Преобразователи давления измерительные	2088	Фирма "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай; Фирма "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур	5 лет	Перейти
50074-12	Микроскопы измерительные оптические	OLYMPUS STM6, STM6-LM	Фирма "OLYMPUS Corporation", Япония	1 год	Перейти
15448-00	Преобразователи избыточного давления измерительные	ПДИ	АОЗТ "ТИМОС", г.С.-Петербург	1 год	Перейти
61284-15	Преобразователи измерительные	WT500	Фирма "Vaisala Oyj", Финляндия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи измерительные ТТГРСИ 49409-12

Заказать поверку
Преобразователи измерительные ТТ
ГРСИ 49409-12
