Меры для поверки установок автоматизированных бесконтактных Calipri - Ferberg CW-40, ГРСИ 49402-12
Номер госреестра:
49402-12
Наименование СИ:
Меры для поверки установок автоматизированных бесконтактных
Обозначение типа:
Calipri - Ferberg CW-40
Производитель:
Фирма "nextSENSE Mess- und Prufsysteme GmbH", Австрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.03.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45927
об утверждении типа средств измерений
Лист 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры для поверки установок автоматизированных бесконтактных «Calipri –
Ferberg CW-40»
Назначение средства измерений
Меры для поверки установок автоматизированных бесконтактных «Calipri –
Ferberg CW-40» (меры) предназначены для передачи единицы длины в области измерений
геометрических параметров отклонений формы и взаимного расположения поверхностей
деталей железнодорожного сортамента (профиля колёс, тормозных дисков, диаметра по
гребню, параметров рельса, дефектов колеса и т.д.).
Описание средства измерений
Меры для поверки установок автоматизированных бесконтактных «Calipri – Fer-
berg CW-40» представляют собой титановую пластину в форме трапеции с установленны-
ми на ней 13 керамическими цилиндрами с известными координатами и диаметром. Схе-
ма меры изображена на рисунке 1.

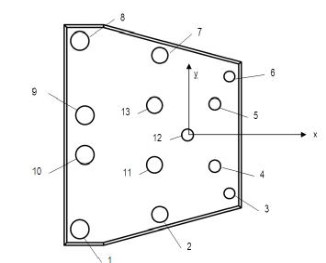

Рисунок 1 – Схема меры для поверки установок автоматизированных бесконтакт-
ных «Calipri – Ferberg CW-40»
Принцип действия мер основан на измерении диаметров и координат цилиндров
при помощи установок автоматизированных бесконтактных «Calipri – Ferberg CW-40» и
последующего определения их отклонения от номинальных значений.
В качестве начала отчета принимается центр цилиндра 12, оси координат выби-
раются следующим образом: ось Y параллельна основаниям трапеции и направлена в сто-
рону цилиндра 7, ось X параллельна высоте трапеции и направлена в сторону меньшего
основания.

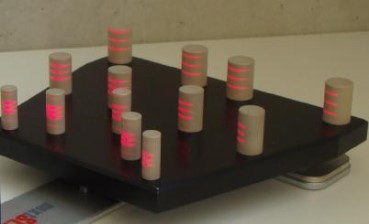

Рисунок 2 – Общий вид меры для поверки установок автоматизированных бес-
контактных «Calipri – Ferberg CW-40»
Лист 2
Всего листов 3
Метрологические и технические характеристики
Значение параметра
Наименование параметра
Диаметры и положение цилиндров
Номер цилиндра:
1
Номиналь-ПоложениеПоложение
ный диаметр,по оси X,по оси Y, мм:
мм:мм:
14-82-71
2 12 -21 -60
3 8 32 -44
4 9 21 -23
5 9 21 23
6 8 32 44
7 12 -21 60
8 14 -82 71
9 14 -78 15
1014-78-15
1112-25 -22,5
12 9 0 0
1312-25 23
±40
от 5 до 35
не более 80, без конденсата
Пределы допускаемых отклонений диа-
метров и координат цилиндров, мкм
Условия эксплуатации:
Диапазон рабочих температур,
°
С
Относительная влажность воздуха, %
Габаритные размеры, мм
-ширина
-глубина
-высота
Масса, кг, не более
167
283
53
1
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Ру-
ководства по эксплуатации и на металлическое основание меры методом наклеивания.
Количество
1 шт.
Комплектность средства измерений
Наименование изделия
1. Мера для поверки установок автоматизированных
бесконтактных «Calipri – Ferberg CW-40»
2. Руководство по эксплуатации
3. Методика поверки
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 49402-12 «Меры для поверки установок
автоматизированных бесконтактных “Calipri – Ferberg CW-40”. Методика поверки», ут-
вержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 года.
Основное поверочное оборудование: координатно-измерительная машина (КИМ)
с пределом допускаемой абсолютной погрешности не хуже 1,2+L/400 мкм, где L – изме-
ряемая длина в мм.
Лист 3
Всего листов 3
Сведения о методиках (методах) измерений
Методики измерений изложены в документе «Меры для поверки установок авто-
матизированных бесконтактных “Calipri – Ferberg CW-40”. Руководство по эксплуата-
ции».
Нормативные документы, устанавливающие требования к мерам для поверки уста-
новок автоматизированных бесконтактных “Calipri – Ferberg CW-40”
МИ 2060-90 Рекомендация «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне 1х10
-6
…50 м и длин волн в диапазоне 0,2…50 мкм».
Техническая документация фирмы NextSense Mess- und Prufsysteme GmbH, Авст-
рия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ и (или) оказание услуг по обеспечению единства измерений
Изготовитель
Фирма NextSense Mess- und Prufsysteme GmbH, Австрия
Reininghausstrasse, 13a
8020 Graz/Austria
Заявитель
Закрытое акционерное общество «Эталон» (ЗАО «Эталон»), г. Москва
127253, г. Москва, Дмитровское шоссе, д.116, стр.1
Тел. (495) 783-02-32
Факс. (49) 783-02-33
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»,
г. Москва
Аттестат аккредитации Госреестр № 30004-08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
Е-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ. Р. Петросян
«_____» ____________ 2012 г.
м.п.
