Системы измерительные блочно-модульные Крон, ГРСИ 49371-12

Смотреть ГРСИ
49370-12

Номер госреестра:

49371-12

Наименование СИ:

Системы измерительные блочно-модульные

Обозначение типа:

Крон

Производитель:

ЗАО "Аргоси", г.Москва

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.03.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 45886

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные блочно-модульные «Крон»

Назначение средства измерений

Системы измерительные блочно-модульные «Крон» (далее – системы) предназначены

для:

- автоматизированных измерений массы сырой нефти и вычислений массы нетто сы-

рой нефти, измерений параметров сырой нефти, отображения и регистрации результатов из-

мерений, а также для отбора проб нефти на этапах сбора и транспортировки нефти;

- непрерывных или дискретных измерений массы сепарированной нефти сырой необ-

работанной (далее - сырая нефть), массы сепарированной нефти обезвоженной (далее - нефть)

и объёма свободного нефтяного газа (далее - нефтяной газ), а также для измерений среднего

массового расхода сырой нефти, нефти и среднего объёмного расхода газа, добываемых из

нефтяных скважин.

Описание средства измерений

Принцип действия систем основан на использовании прямого метода динамических

измерений массы брутто нефти с помощью массовых счетчиков-расходомеров.

При использовании системы в качестве системы измерений количества и параметров

нефти сырой (далее - СИКНС) рабочая среда поступает непосредственно в измерительную

линию сырой нефти в обход сепаратора. Выходные сигналы измерительных преобразователей

передаются на соответствующие выходы контроллера измерительного, который преобразует

их и вычисляет массу брутто нефти в соответствии с заданным алгоритмом (заложенным в его

программное обеспечение) и индицирует полученную информацию на дисплее, а также выда-

ет ее на интерфейсные выходы согласно протоколу обмена.

При использовании системы в качестве измерительной установки для измерений па-

раметров продукции нефтяных и газоконденсатных скважин (далее - ИУ), рабочая среда

предварительно разделяется сепаратором, входящим в состав системы, на жидкую (сырая

нефть) и газовую (нефтяной газ) фазы. Система обеспечивает либо попеременное наполнение

и опорожнение сепаратора (далее - ЕС) жидкостью, либо постоянное истечение жидкости с

поддержанием в ЕС постоянного уровня. После сепарирования продукция скважин попадает в

измерительные линии, при этом средства измерения (СИ) входящие в состав измерительных

линий, производят измерения параметров сепарированной продукции скважин и передают

измеренные значения в контроллер измерительный, который обрабатывает полученную ин-

формацию в соответствии с заданными алгоритмами (заложенными в его программное обес-

печение) и индицирует полученную информацию на дисплее, а также выдает ее на интер-

фейсные выходы согласно протоколу обмена.

Система обеспечивает:

- прямые измерения массового расхода и trial сырой нефти;

- косвенные измерения объемного расхода и объема нефтяного газа, выделившегося в

результате сепарации, с приведением к стандартным условиям;

- прямые или косвенные измерения объемной доли воды в сырой нефти;

- косвенные измерения массового расхода и массы нефти.

В состав системы входят один или несколько блоков технологических (БТ) и блок ав-

томатики (БА). Блоки могут быть установлены на колесную базу для их транспортировки по

дорогам общего пользования.

БТ включает в себя:

- одну или несколько измерительных линий сырой нефти;

- измерительную линию нефтяного газа;

- технологическое оборудование: ЕС, устройство распределительное (при наличии),

систему регулирования уровня жидкости в ЕС, и трубопроводную обвязку.

Лист № 2

всего листов 6

В установках с несколькими БТ один из блоков может включать в себя только техно-

логическое оборудование, необходимое для работы системы. При этом для измерений исполь-

зуются измерительные линии, расположенные в другом ТБ.

Измерительные линии сырой нефти, в которых производятся измерения:

- массы сырой нефти - счетчиками-расходомерами массовыми Micro Motion, модифи-

кации F, CMF (номер в Госреестре СИ РФ 45115-10), или расходомерами массовыми Promass

(номер в Госреестре СИ РФ 15201-07), или счетчиками-расходомерами массовыми кориоли-

совымиROTAMASS,модификацииRCCТ,RCCS/RCCF,RCCS/RCCR,модели

30-39 (номер в Госреестре СИ РФ 27054-09);

- содержания воды – влагомером сырой нефти ВСН-АТ (номер в Госреестре СИ РФ

42678-09) или влагомером сырой нефти ВСН-2 (номер в Госреестре СИ РФ 24604-07);

- температуры и давления сырой нефти.

Измерительная линия газовой фазы продукции скважин, в которой производятся из-

мерения:

- массового расхода и массы нефтяного газа, выделившегося в результате сепарации –

счетчиками-расходомерами массовыми Micro Motion модификации F, CMF (номер в Госрее-

стре СИ РФ 45115-10), или расходомерами массовыми Promass (номер в Госреестре СИ РФ

15201-07), или счетчиками-расходомерами массовыми кориолисовыми ROTAMASS, модифи-

кации RCCТ, RCCS/RCCF, RCCS/RCCR, модели 30-39 (номер в Госреестре СИ РФ 27054-09);

- температуры и давления нефтяного газа.

В БА размещают контроллер измерительный АТ-8000 (номер в Госреестре СИ РФ

42676-09) или контроллер измерительный R-AT-MM (номер в Госреестре СИ РФ 43692-10),

вторичные измерительные преобразователи СИ (при наличии), клеммные колодки и силовой

шкаф для питания контроллера, СИ, систем отопления, освещения, вентиляции и сигнализа-

ции.

В системе предусмотрена многоступенчатая защита от несанкционированного досту-

па к текущим данным и параметрам настройки (механические пломбы, индивидуальные паро-

ли и программные средства для защиты файлов и баз данных, предупредительные сообщения

об испорченной или скорректированной информации, ведение журналов действий пользова-

теля). Схемы пломбировки СИ в составе системы соответствуют МИ 3002-2006.

Обозначение системы при заказе:

МБИС «Крон»-40-8-400-6000

1 2 3 4 5

1 – наименование;

2 – максимальное рабочее давление, кгс/см

;

3 – количество входов для подключения к скважинам;

4 – максимальный массовый расход жидкости по каждой измеряемой скважине, т/сут;

5 – максимальный массовый расход нефти в режиме СИКНС, т/сут.

Общий вид системы и общий вид блока показан на фотографиях 1 – 2.

Лист № 3

всего листов 6

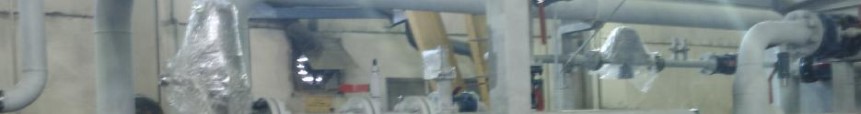

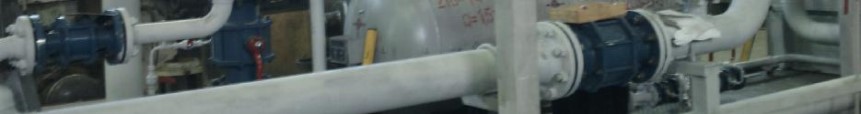

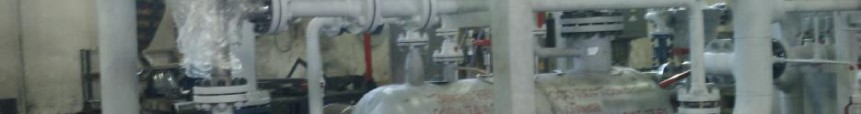

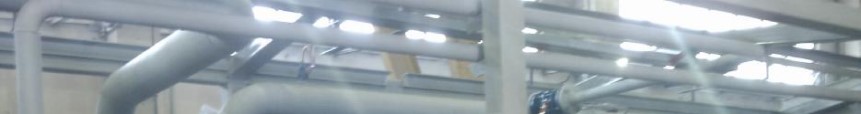

Фото 1 – Общий вид системы

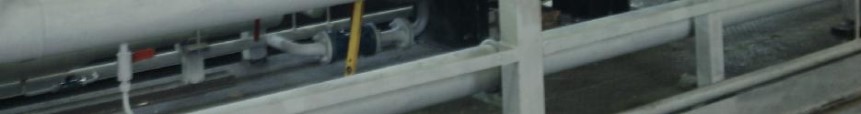

Фото 2 - Общий вид блока

Лист № 4

всего листов 6

Программное обеспечение

Обработка сигналов контроллером измерительной системы R-AT-MM или АТ-8000,

выполняется с помощью программного обеспечения (ПО) «Система измерений количества

жидкости и газа R-AT-MM». Идентификационные данные программного обеспечения приве-

дены в таблице 1.

Таблица 1

Наименование ПО

Идентификацион-

ное наименование

ПО

версии

ПО

(алго-

Номер

Цифровой иден-

тификатор ПО

(контрольная

ритма)

сумма)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

Система измерений количества

жидкости и газа R-AT-MM

DebitCalcV0.1

3a0442256a3abe0f

64a7c4e927160bd3

MD5

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответст-

вует уровню С в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Массовый расход жидкости, т/сут.

Объемный расход газа в нормальных условиях, м

/сут.

от 4 до 6000

от 5 до 1000000

Пределы допускаемой относительной погрешности измерений

массового расхода и

массы сырой нефти в зависимости от содержания воды в сырой нефти

в режиме работы

системы в качестве СИКНС указаны в таблице 2.

Таблица 2

Содержание воды в сырой

нефти, объемная доля

От 0 до 5%

От 5 до 10%

От 10 до 20%

От 20 до 50%

От 50 до 70%

От 70 до 85%

Пределы допускаемой

относительной погрешности, %

± 0,35

± 0,4

± 1,5

± 2,5

± 5,0

± 15,0

Пределы допускаемой относительной погрешности измерений в режиме работы сис-

темы в качестве ИУ для измерений параметров продукции нефтяных и газоконденсатных

скважин, %:

- массового расхода сырой нефти± 2,5

- массового расхода и массы сырой нефти без учёта воды

при содержании воды в сырой нефти (в объёмных долях):

- до 70 %± 6,0

- св. 70 % до 95 % ± 15

- св. 95 % до 98% в соответствии с методикой измерений

- объёма и объёмного расхода свободного нефтяного газа± 5

Количество входов для подключения скважин от 1 до 14

Рабочая среда – нефть сырая или продукция скважин с параметрами:

- избыточное рабочее давление, МПаот 0,2 до 16,0

- температура,

С от 0 до плюс 100

- кинематическая вязкость жидкости в рабочих условиях, сСт, не более 5000

- кинематическая вязкость жидкости при температуре 20

С , сСт, не более1000

- плотность жидкости, кг/м

от 680 до 1200

Обводнённость сырой нефти, %, не более98

Лист № 5

всего листов 6

Условия эксплуатации:

- диапазон относительной влажности окружающей среды, % от 30 до 90

- диапазон температур окружающего воздуха, ºC от минус 45 до плюс 60

100

380

; 220

Потребляемая мощность, кВ·А, не более

Напряжение электропитания, В

Частота напряжения электропитания, Гц

Габаритные размеры БТ, мм

Габаритные размеры БА, мм

Масса БТ, кг

Масса БА, кг

Средняя наработка на отказ, ч, не менее

Срок службы, лет, не менее

12000 х 2500 х 2900

3000 х 2500 х 2900

20 000

3 000

40000

Знак утверждения типа

наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ, методом

фотохимического травления или аппликацией, а trial типографским или иным способом на

титульных листах эксплуатационных документов.

Комплектность средства измерений

1 Система измерительная «Крон»............................................................................1 шт.

2 ЗИП........................................................................................................................1 компл.

3 Эксплуатационная документация.......................................................................1 компл.

4 Методика поверки МЦКЛ.0034.МП..................................................................... 1 экз.

Поверка

осуществляется в соответствии с документом «Системы измерительные блочно-модульные

«Крон»

. Методика поверки».

МЦКЛ.0034.МП

, утвержденному ГЦИ СИ ЗАО КИП «МЦЭ»

22.12.2011 г.

Основные средства поверки:

- установка поверочная СР, СР-М фирмы "Emerson Process Management / Daniel

Measurement and Control Inc.", США, номер в Госреестре СИ РФ 27778-09, вмести-

мость измерительного участка от 0,020 до 0,650 м

, пределы допускаемой относитель-

ной погрешности определения вместимости измерительного участка ± 0,05%;

- установка поверочная влагомерная R-AT-MM/VL для поверки преобразователей

влагосодержания нефти, номер в Госреестре СИ РФ 42952-09, диапазон воспроизведения объ-

ёмной доли воды 0…100%, пределы абсолютной погрешности воспроизведения объёмной до-

ли воды в поверочной жидкости не более ± 0,1;

- другие эталонные средства измерений и вспомогательное оборудование в соответст-

вии с нормативными документами на поверку средств измерений, входящих в состав систе-

мы

Сведения о методиках (методах) измерений

изложены в документе«Системы измерительные блочно-модульные«Крон» АРГ-

0350.723.1723.11 РЭ.

Нормативные документы, устанавливающие требования к системам измерительным

блочно-модульным «Крон»

1 ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и неф-

тяного газа. Общие метрологические и технические требования.

Лист № 6

всего листов 6

2 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений

объема и массы жидкости.

3 ТУ 3667-005-97304994-2012 «Системы измерительные блочно-модульные «Крон».

Технические условия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

выполнение государственных учетных операций.

Изготовитель

ЗАО «Агроси», г. Москва.

Адрес: 115054, Москва, Стремянный пер., д. 38

тел. (495) 544-11-35, факс 544-11-36

Испытательный центр

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»

Адрес: 125424 г. Москва, Волоколамское шоссе, 88, стр. 8

тел: (495) 491 78 12, (495) 491 86 55

e-mail:

sittek@mail.ru

kip-mce@nm.ru

Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.п«____»__________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
69925-17	Установки измерительные групповые автоматизированные	АГЗУ-120М-4,0	ООО "Серафимовский опытный завод автоматики и телемеханики", с.Серафимовский	4 года	Перейти
4509-74	Приборы универсальные коррозионно-измерительные	УКИП-73	ОАО "Хроматограф", г.Москва	Нет данных	Перейти
23425-02	Системы газоаналитические 64-канальные	MX 62	Фирма "Oldham S.A.", Франция	1 год	Перейти
8883-86	Системы автоматического дозирования и контроля массы сахара-песка	А5-АФА	Машиностроительный завод, г.Воронеж	1 год (ГОСТ 8.002-71)	Перейти
22003-01	Рулетки измерительные металлические	UM3M, UM5M, EX10/5, EX20/5, TS20/2, TS30/2, TS50/2, TR20/5, TR30/5, TR50/5, TC30/5, YC50/5, YR30/5, YR50/5, PR100/5	Фирма "Fisco Tools Limited", Великобритания	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСистемы измерительные блочно-модульные КронГРСИ 49371-12

Заказать поверку
Системы измерительные блочно-модульные Крон
ГРСИ 49371-12
