Системы безртутные фазового поведения PVT, ГРСИ 49370-12
Номер госреестра:
49370-12
Наименование СИ:
Системы безртутные фазового поведения
Обозначение типа:
PVT
Производитель:
Фирма "Chandler Engineering Company", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.03.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45885
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система безртутная фазового поведения PVT
Назначение средства измерений
Система безртутная фазового поведения PVT (далее – система) предназначена
для измерения плотности, вязкости, температуры нефти, а также для исследования
физических свойств пластовых флюидов.
Описание средства измерений
Принцип действия системы основан на зависимости физических свойств
пластовых флюидов от давления, объема, дифференциального испарения.
Система представляет собой лабораторный прибор, состоящий из печи,
цифрового газометра, вискозиметра, модуля цифрового плотномера, акустической
системы обнаружения твердой фазы ARS, насоса высокого давления, видеосистемы для
внутреннего обзора насосной и газоконденсатной ячеек, системы охлаждения, а также
автоматической системы управления на базе персонального компьютера.
Цифровой газометр состоит из двух цилиндров объемом 1 дм
3
и 2 дм
3
.
Акустическая система ARS обеспечивает обнаружение выпадения асфальтенов и
отложение парафинов.
Модуль цифрового плотномера состоит из измерительной ячейки, установленной
в печи, и блока электроники.
Модуль вискозиметра состоит из установленного в печи капилляра и блока
электроники.
Управление системой осуществляется посредством внешнего компьютера с
программным обеспечением.

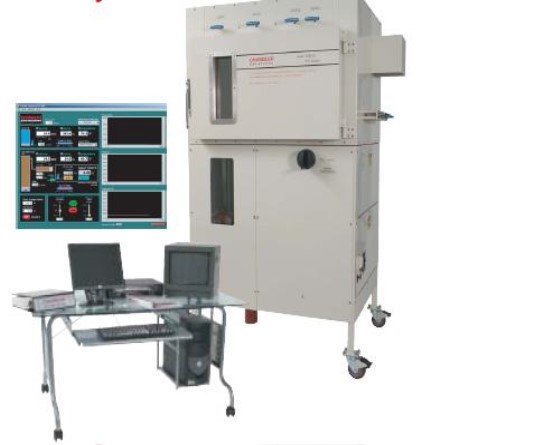

Фотография внешнего вида системы представлена на рисунке 1.
Рисунок 1
Место нанесения знака поверки
лист № 2
всего листов 4
Программное обеспечение
Система оснащена программным обеспечением, позволяющим проводить
контрольпроцессаизмерений,осуществлятьсборэкспериментальныхданных,
обрабатывать и сохранять полученные результаты, передавать результаты измерений на
персональный компьютер или на принтер.
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
PVT 3000
PVT 3000
4.1.0.4
Алгоритм
Цифровойвычисления
идентификаторцифрового
программного идентификатора
обеспеченияпрограммного
обеспечения
95f877a22198d06
3580f3afa9c7c3c9c
Md5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Наименование характеристик
Значения
характеристик
Диапазоны измерений вязкости, мПа·с
± 2,5
Диапазон измерения плотности, г/см
3
0,5 – 1,0
± 0,75
± 0,1
± 5
± 5
± 0,5
Габаритные размеры, мм, не более
Метрологические и технические характеристики
1
2
0,3-50,
0,9-120
Пределы допускаемой относительной погрешности измерения
вязкости, %
от 0,1 до 60
от 14 до 400
от 10 до 3000
от 15 до 150
Пределы допускаемой относительной погрешности измерения
плотности, %
Диапазон измерения давления, МПа
Пределы допускаемой приведенной погрешности измерения
давления, %
Диапазон измерения объема ячейки,см
3
Пределы допускаемой относительной погрешности измерения объема
ячейки, %
Диапазон измерения объема газометра, см
3
Пределы допускаемой относительной погрешности измерения объема
газометра, %
Диапазон измерения температуры,
о
С
Пределы допускаемой абсолютной погрешности измерения
температуры,
о
С
Параметры источника питания:
входное напряжение, В
частота, Гц
220 ± 22
50 - 60
Потребляемая мощность, В·А, не более
6000
1910 × 1140 ×
940
лист № 3
всего листов 4
от 18 до 25
80
1
2
Масса, кг, не более
435
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
Знак утверждения типа
наносится на лицевую панель системы методом наклейки и на титульный лист Руководства
по эксплуатации типографским способом.
Количество, шт.
Комплектность средства измерений
1
Наименование
Система PVT
Вискозиметр жидкостный
1
Модуль цифрового плотномера ANTON PAAR
1
Цифровой газометр
1
Система ARS
1
Насос высокого давления
1
Видеосистема для внутреннего обзора газоконденсатной ячейки
1
Система охлаждения
1
Программное обеспечение
1
Руководство по эксплуатации
1
Методика поверки МП 08-241-2012
1
Поверка
осуществляется по документу МП 08-241-2012 «ГСИ. Система безртутная фазового
поведения. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образы плотности жидкости: ГСО 8623-2004, ГСО 8614-2004;
- стандартные образцы вязкости РЭВ-2 ГСО 9498-2009, РЭВ-20 ГСО 9501-2009,
РЭВ-60 ГСО 9503-2009, РЭВ-100 ГСО 9505-2009;
- калибратор давления Метран 501-ПКД-Р-2,
- термометр лабораторный ЛТ-300;
- весы лабораторные электронные I (специального) класса точности.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системе
безртутной фазового поведения PVT
Техническая документация изготовителя «Chandler Engineering Company», США
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение государственных учетных операций.
лист № 4
всего листов 4
Изготовитель
«Chandler Engineering Company», США, 2001 N. Indianwood Avenue, Broken
Arrow Oklahoma, USA.
Заявитель
Общество с ограниченной ответственностью «Аргоси Аналитика» (ООО «Аргоси
Аналитика»), 115054, г. Москва, Стремянный переулок, 38; тел. (495) 544-11-35,
факс (495) 544-11-36.
Е.Р. Петросян
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский
научно-исследовательский институт метрологии», (ГЦИ СИ ФГУП «УНИИМ»), 620000,
г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,
e-mail:
.
Аккредитован в соответствии с требованиями Федерального агентства по
техническому регулированию и метрологии и зарегистрирован в Государственном реестре
средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___» ______________ 2012 г.
