Комплексы измерительно-управляющие и противоаварийной автоматической защиты модернизированные DeltaV, ГРСИ 49338-13
Номер госреестра:
49338-13
Наименование СИ:
Комплексы измерительно-управляющие и противоаварийной автоматической защиты модернизированные
Обозначение типа:
DeltaV
Производитель:
Фирма "Emerson Process Management/Fisher-Rosemount Systems, Inc.", США, со следующими заводами: - США, - Словакия, - Сингапур, - Таиланд, - Малайзия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53454
об утверждении типа средств измерений
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-управляющие и противоаварийной автоматической
защиты DeltaV модернизированные
Назначение средства измерений
Комплексы измерительно-управляющие и противоаварийной автоматической защиты
DeltaV модернизированные (далее – комплексы) предназначены для измерений напряжения и
силы постоянного тока, частоты следования импульсов, преобразования сигналов от
термометров сопротивления и термопар, воспроизведения силы постоянного тока, а также
преобразования цифровых сигналов, принятых по интерфейсам HART, FOUNDATION
Fieldbus, Profibus, ASi, DeviceNet, RS 232, RS 485, RS 422.
Комплексысовместноспервичнымиизмерительнымипреобразователями
обеспечивают измерение параметров технологических процессов, а также формирование
команд и управляющих воздействий на исполнительные механизмы, в том числе - сигналов
противоаварийной защиты.
Описание средства измерений
Принцип действия комплексов заключается в использовании аналого-цифрового и
цифро-аналогового преобразования. Управление процессом преобразования выполняют
контроллеры. Аналоговые сигналы поступают на входы модулей ввода, где они
преобразуются в цифровые сигналы и передаются на контроллеры. С выхода контроллеров
обработанные цифровые сигналы поступают на входы модулей вывода, в которых
формируются аналоговые управляющие сигналы, а также на рабочие станции операторов, в
которых регистрируются значения измеряемых параметров технологических процессов и
управляющих сигналов.
Комплексы состоят из контроллеров, модулей ввода/вывода аналоговых, дискретных
и цифровых сигналов, интерфейсов различных модификаций, рабочих станций операторов.
Коммуникационная сеть управления комплекса – Ethernet (10/100 Мбит/c), противоаварийной
защиты – резервированное оптоволоконное кольцо (100 Мбит/с). Максимальное число узлов в
сети управления – 120, контроллеров – 100, рабочих станций оператора – 60.
Питание комплексов осуществляется от блоков питания VE5009, SE5009 (24 В
напряжения постоянного тока) или VE5001, SE5001 (220 В, 50 Гц напряжения переменного
тока).

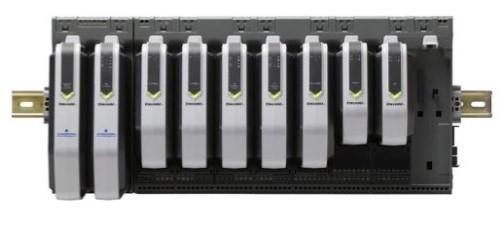

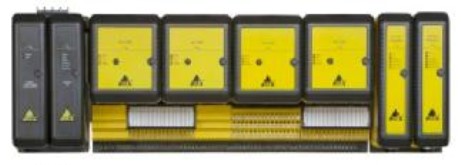

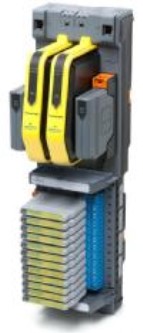

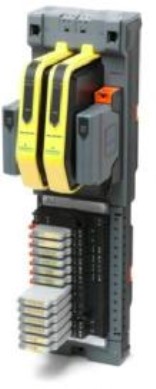

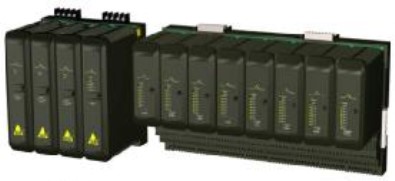

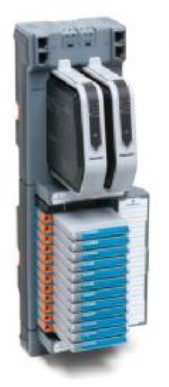

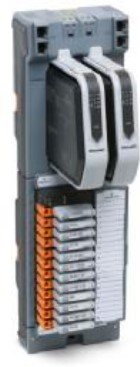

Внешний вид модулей различных модификаций показан на рисунке 1.
Лист № 2
Всего листов 14
Рисунок 1
Программное обеспечение
Алгоритм
иденти-
фикации
Для визуализации результатов измерений и задания параметров формируемых модулями
сигналов в комплексах используется поставляемый потребителям Программный пакет DeltaV.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1
Цифро-
Номер версиивой
Наименова-(идентифика-иденти-
ние Идентификационное наименование ционный фикатор
программного программного обеспечения номер) програм-
обеспечения программного много
обеспеченияобеспе-
чения
ВстроенноеAI Card, 8Ch, 1-5 VDCRev 2.42
программноеAI Card, 8Ch, 4-20 mA, HARTRev 2.42
обеспечение
AO Card, 8Ch, 4-20 mA, HARTRev 2.42
модулей
AI Card, 4-20 mA, IS, HART Rev 2.40
ввода/вывода
AO Card, 4-20 mA, IS, HART Rev 2.10
Multifunction I/O Card Rev 3.26
RTD Input Card, 8ChRev 1.31
Isolated Input Card, 4ChRev 2.35
Logic Solver, 16Ch, configurable Rev 3.1.2.1
AI Card, 16Ch, 4-20 mA, HART, Series 2Rev 2.33
AI Card, 8Ch, 4-20 mA, HART, Series 2Rev 2.43
AO Card, 8Ch, 4-20 mA, HART, Series 2Rev 2.43
AO Card, 8Ch, 4-20 mA, IS, Series 2Rev 2.01
Thermocouple Input Card, 8Ch, Series 2Rev 1.31
--
Лист № 3
Всего листов 14
Продолжение таблицы 1
Встроенное
программное
обеспечение
модулей
ввода/вывода
AI Card, 8Ch, 4-20 mA, HART, S Series
AI Card, 16Ch, 4-20 mA, HART, S Series
Thermocouple Input Card, 8Ch, S Series
RTD Input Card, 8Ch, S Series
Isolated Input Card, 4Ch, S Series
AO Card, 8Ch, 4-20 mA, HART, S Series
AO Card, 4-20 mA, HART, CHARM
RTD/Resistance Input Card, CHARM
Thermocouple/mV Input Card, CHARM
AI Card, 4-20 mA, HART, CHARM
AI Card, 0 ±10 V, Isolated, CHARM
IS AI Card, 4-20 mA, HART, CHARM
IS AO Card, 4-20 mA, HART, CHARM
IS RTD/Resistance Input Card, CHARM
IS Thermocouple/mV Input Card, CHARM
LS RTD / Resistance Input Card, CHARM
LS Thermocouple/mV Input Card, CHARM
LS AI Card, 4-20 mA, HART, CHARM
LS AI Card, 0 ±10 VDC, Isolated, CHARM
Rev 2.43
Rev 2.33
Rev 1.31
Rev 1.31
Rev 2.35
Rev 2.43
Rev 1.57
Rev 1.56
Rev 1.56
Rev 1.59--
Rev 1.56
Rev 1.59
Rev 1.57
Rev 1.56
Rev 1.56
Rev 1.11
Rev 0.22
Rev 1.15
Rev 1.14
Встроенное ПО модулей ввода/вывода комплексов измерительно-управляющих и
противоаварийной автоматической защиты DeltaV модернизированных,предназначенное для
конфи-гурированияиуправленияработоймодулей,невлияетнаметрологические
характеристики средства измерений (метрологические характеристики модулей нормированы с
учетом ПО). Номера версий встроенного ПО модулей должны соответствовать приведенным в
таблице (либо быть выше).Для программной защиты от несанкционированного доступа
предусмот-рено разграничение уровней паролями. Механическая защита модулей от
несанкционирован-ного доступа выполняется с помощью разрушаемых шильд-наклеек

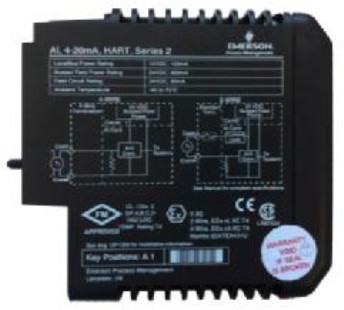

(внешний вид модуля с шидьд-наклейкой показан на рисунке 2).
Уровень защиты – "С" по МИ 3286-2010
Рисунок 2
ШИЛЬД-НАКЛЕЙКА
Лист № 4
Всего листов 14
±
0,1 %
Rev 2.42
VE4003S2B6
KJ3223X1-BA1
от 4 до 20 мА
(ввод, HART)
±
0,2 %
Rev 2.33
от 4 до 20 мА
(ввод, HART)
±
0,21 %
Rev 2.40
от 1 до 5 В
(ввод)
±
0,1 %
Rev 2.42
VE4003S4B1
VE4003S5B1
KJ3224X1-BA1
См.
таблицу
3
Rev 1.31
VE4003S6B1
KJ3225X1-BA1
См.
таблицу
4
Rev 1.31
VE4003S7B1
KJ3231X1-BA1
(изолированный
вход)
См.
таблицы
5, 6, 7
Rev 2.35
Метрологические и технические характеристики
Таблица 2
Модули
входного
сигнала
Количество
каналов
Рабочий
ввода/вывода
Диапазон
диапазон
аналоговых температуры
сигналов
Пределы
допускаемой
погрешности в
рабочем
диапазоне
температуры
Версия
програм-
много
обеспече-
ния
VE4003S2B5
VE4033S2B1
KJ3222X1-BA1
от 4 до 20 мА
VE4003S2B1
VE4003S2B2
VE4003S2B3
VE4003S2B4
(ввод, HART)
8от - 40 до 70 °C
16от - 40 до 70 °C
8от 0 до 60 °C
VE4012S2B1
VE4012S2B2
KJ3102X1-BA1
(искробезопас-
ный вход)
VE4003S3B3
VE4003S3B4
VE4003S3B5
KJ3002X1-BD1
8от - 40 до 70 °C
8от - 40 до 70 °C
8от - 40 до 70 °C
Сигналы
от термопар и
низковольтовых
источников
напряжения
(от -100 до 100 мВ)
Сигналы от
термометров
сопротивления и
резистивных
источников
(от 0 до 2000 Ом)
Сигналы
от термопар и
источников
напряжения,
от термометров
сопротивления и
резистивных
источников
(от 0 до 1000 Ом)
4от - 40 до 70 °C
Лист № 5
Всего листов 14
Рабочий
диапазон
температуры
±
0,4 %
±
0,4 %
±
0,25 %
Rev 2.42
±
0,21 %
Rev 2.10
Rev 2.01
±
0,1 %
Rev 2.43
±
0,2 %
Rev 2.33
SE4003S4B1
SE4003S5B1
KJ3224X1-BК1
См.
таблицу
3
Rev 1.31
SE4003S6B1
KJ3225X1-BK1
См.
таблицу
4
Rev 1.31
SE4003S7B1
KJ3231X1-BK1
(изолированный
вход)
См.
таблицы
5, 6, 7
Rev 2.35
Продолжение таблицы 2
Модули
ввода/вывода
Диапазон
аналоговых
сигналов
входного
сигнала
Количество
каналов
Пределы
допускаемой
погрешности в
рабочем
диапазоне
температуры
Версия
програм-
много
обеспече-
ния
VE4035S2B1
от 4 до 20 мА
VE4005S2B1
VE4005S2B2
VE4005S2B3
(вывод, HART)
от - 40 до 0 °C,
8от 60 до 70 °C;
от 0 до 60 °C
VE4013S3B2
от 4 до 20 мА
KJ3221X1-BA1
VE4013S2B1
VE4013S2B2
KJ3102X1-BЕ1
VE4013S3B1
(вывод, HART)
8от 0 до 60 °C
KJ3102X1-BB2
(искробезопас-
ный выход)
SE4003S2B1
SE4003S2B2
SE4003S2B4
от 4 до 20 мА
SE4003S2B5
(ввод, HART)
SE4033S2B1
KJ3222X1-BK1
8от - 40 до 70 °C
SE4003S2B6
KJ3223X1-BK1
16от - 40 до 70 °C
8от - 40 до 70 °C
8от - 40 до 70 °C
от 4 до 20 мА
(ввод, HART)
Сигналы от
термопар и
низковольтовых
источников
напряжения
(от - 100 до 100 мВ)
Сигналы от
термометров
сопротивления и
резистивных
источников
(от 0 до 2000 Ом)
Сигналы от термо-
пар и источников
напряжения,
от термометров
сопротивления и
резистивных
источников
(от 0 до 1000 Ом)
4от - 40 до 70 °C
Лист № 6
Всего листов 14
Рабочий
диапазон
температуры
±
0,4 %
±
0,4 %
±
0,25 %
Rev 2.43
±
0,2 %
Rev
3.1.2.1
±
0,1 %
*
Rev 3.26
Rev 1.59
Rev 1.57
См.
таблицу 9
Rev 1.56
См.
таблицу 8
Rev 1.56
См.
таблицу 12
Rev 1.56
SE4308T01
KL3102X1-BA1 -
IS CHARM
2)
от 4 до 20 мА
(вывод, HART)
Продолжение таблицы 2
Модули
ввода/вывода
Диапазон
аналоговых
сигналов
входного
сигнала
Количество
каналов
Пределы
допускаемой
погрешности в
рабочем
диапазоне
температуры
Версия
програм-
много
обеспече-
ния
SE4035S2B1
от 4 до 20 мА
SE4005S2B1
SE4005S2B2
SE4005S2B3
(вывод, HART)
от - 40 до 0 °C,
8от 60 до 70 °C;
от 0 до 60 °C
16от - 40 до 70 °C
SE4015
(ввод)
4от - 40 до 70 °C
– CHARM
1
)
от 4 до 20 мА
KJ3221X1-BK1
SLS 1508
(модули
VS3201,VS3202от 4 до 20 мА
KJ2201X1-BA1)(ввод, HART)
(логическое
устройство)
VE4015
Импульсы,
ч
астота
KJ3212X1-BK1
от 0,1 Гц до 50 кГц
KJ3212X1-BA1
SE4303T01
KL3021X1-BA1
(ввод, HART)
от - 40 до 0 °C,
1от 60 до 70 °C;
от 0 до 60 °C
CHARM
1
)
от 4 до 20 мА
SE4304T01
KL3022X1-BA1 -
(вывод, HART)
от - 40 до 0 °C,
1от 60 до 70 °C;
от 0 до 60 °C
±
0,25 %
±
0,25 %
±
0,1 %
±
0,5 %
±
0,5 %
±
0,25 %
1от - 40 до 70 °C
SE4303T03
резистивных
SE4303T02
SE4303T52Сигналы от тер-
KL3032X1-BA1 - мопар и низко-
CHARM
1)
(со вольтовых источ-
встроенным ников напряже-ния
компенсатором
(от - 100 до100 мВ)
холодного спая)
Сигналы от
термометров
K
L303
1
X1
-
BA1 -
сопротивления и
CHARM
1)
источников
(от 0 до 2000 Ом)
1от - 40 до 70 °C
SE4303T04
KL3023X1-BA1 -
от - 10 до 10 В
CHARM
1)
(ввод)
1от - 40 до 70 °C
от - 40 до 0 °C,
1от 60 до 70 °C;
от 0 до 60 °C
±
0,5 %
±
0,5 %Rev 1.57
±
0,25 %
Лист № 7
Всего листов 14
Рабочий
диапазон
температур
±
0,25 %
±
0,25 %
±
0,1 %
Rev 1.59
См. таблицу
10
Rev 1.56
См. таблицу
11
Rev 1.56
Rev 1.15
См.
таблицу 9
Rev 0.22
См.
таблицу 8
Rev 1.11
См. таблицу
12
Rev 1.14
Продолжение таблицы 2
Модули
ввода/вывода
Диапазон
аналоговых
сигналов
входного
сигнала
Количество
каналов
Пределы
допускаемой
погрешности
в рабочем
диапазоне
температуры
Версия
програм-
много
обеспече-
ния
от - 40 до 0 °C
1от 60 до 70 °C
от 0 до 60 °C
SE4309T51
- LS IS CHARM
источников
напряжения
SE4307T01
SS4307T01
KL3101X1-BA1от 4 до 20 мА
- IS CHARM
2)
(ввод, HART)
KL3101X1-LS1
- LS IS CHARM
4)
SE4309T01
Сигналы от термопар
K
L310
5
X1
-
BA1
и низковольтовых
- IS CHARM
2)
KL3105X1-LS1
4)
(от - 100 до 100 мВ)
1от - 40 до 70 °C
SE4310T01Сигналы от
KL3106X1-BA1 термометров сопро--
IS CHARM
2)
тивления и резистив-
KL3106X1-LS1 ных источников
- LS IS CHARM
4)
(от 0 до 2000 Ом)
1от - 40 до 70 °C
- LS CHARM
3
)
от 4 до 20 мА
SS4303T01
KL3021X1-LS1
(ввод, HART)
от - 40 до 0 °C
1от 60 до 70 °C
от 0 до 60 °C
±
0,25 %
±
0,25 %
±
0,1 %
SS4303T02
KL3032X1-LS1
- LS CHARM
1от - 40 до 70 °C
SS4303T03
KL3031X1-LS1
- LS CHARM
Сигналы от термопар
и низковольтовых ис-
3)
точников напряжения
(от - 100 до 100 мВ)
Сигналы от термомет-
ров сопротивления и
3)
резистивных источни-
ков (от 0 до 2000 Ом)
1от - 40 до 70 °C
SS4303T04
KL3023X1-LS1
от - 10 до 10 В
- LS CHARM
3)
(ввод)
1от - 40 до 70 °C
Примечания:
-в таблице 2 погрешность, выраженная в %, является приведенной, а при наличии
сноски
*
– относительной;
-нормирующим значением при определении приведенной погрешности является
диапазон входного/выходного сигнала.
-
1)
модули ввода/вывода CHARM;
-
2)
искробезопасные модули ввода/вывода CHARM;
-
3)
модули ввода/вывода CHARM для cистем противоаварийной защиты (далее ПАЗ);
-
4)
искробезопасные модули ввода/вывода CHARM для cистем ПАЗ.
Лист № 8
Всего листов 14
Источник
сигнала
Диапазон
измерений
Коэффициент
температурно
го дрейфа
Разреше-
ние
от -100 до 100 мВ
±
0,1 мВ
0,002 мВ/°C
0,003 мВ
Таблица 3
от 500 до 1810 °C
от - 200 до 1000 °C
от - 190 до 1200 °C
от - 200 до 1372 °C
от - 190 до 1300 °C
от - 50 до 1768 °C
от - 40 до 1768 °C
от - 200 до 400 °C
Пределы
допускаемой
основной
абсолютной
погрешности
±
2,4 °C
±
0,6 °C
±
0,8 °C
±
0,5 °C
±
1,0 °C
±
2,1 °C
±
2,2 °C
±
0,7 °C
0,056 °C/°C
0,008 °C/°C
0,011 °C/°C
0,016 °C/°C
0,007 °C/°C
0,013 °C/°C
0,067 °C/°C
0,001 °C/°C
0,18 °C
0,07 °C
0,05 °C
0,18 °C
0,10 °C
0,14 °C
0,24 °C
0,04 °C
Термопара В
Термопара E
Термопара J
Термопара K
Термопара N
Термопара R
Термопара S
Термопара T
Низковольтовый
источник напряжения
Источник
сигнала
Диапазон
измерений
Коэффициент
температур-
ного дрейфа
Разреше-
ние
от - 200 до 850 °C
±
0,5 °C
0,018 °C/°C
0,05 °C
от - 200 до 850 °C
±
0,5 °C
0,012 °C/°C
0,05 °C
от - 200 до 850 °C
±
3,5 °C
0,063 °C/°C
0,18 °C
от - 70 до 300 °C
±
0,2 °C
0,006 °C/°C
0,02 °C
от - 30 до 140 °C
±
2,0 °C
0,157 °C/°C
0,23 °C
от 0 до 2000 Ом
±
6,2 Ом
0,112 Ом/°C
0,02 Ом
Таблица 4
Пределы
допускаемой
основной
абсолютной
погрешности
Термометр
сопротивления Pt100
Термометр
сопротивления Pt200
Термометр
сопротивления Pt500
Термометр
сопротивления Ni120
Термометр
сопротивления Cu10
Переменное
сопротивление
Диапазон
измерений
Коэффициент
температурного
дрейфа
Разрешение
Таблица 5
от 0 до 5 В
от 0 до 10 В
от 1 до 5 В
от -1 до 1 В
от -5 до 5 В
от -10 до 10 В
Пределы
допускаемой
основной
абсолютной
погрешности
±
0,0050 В
±
0,0100 В
±
0,0005 В
±
0,0025 В
±
0,0050 В
±
0,0100 В
0,0002 В/°C
0,0004 В/°C
0,0002 В/°C
0,0002 В/°C
0,0002 В/°C
0,0004 В/°C
0,00009 В
0,00016 В
0,00009 В
0,00015 В
0,00017 В
0,00030 В
Лист № 9
Всего листов 14
Источник
сигнала
Диапазон
измерений
Коэффициент
температур-
ного дрейфа
Разреше-
ние
Приме-
чание
Изоли-
рова-
нный
вход
Таблица 6
от 500 до 1810 °C
от - 200 до 1000 °C
от - 190 до 1200 °C
от - 200 до 1372 °C
от - 190 до 1300 °C
от - 50 до 1768 °C
от 0 до 1768 °C
от - 200 до 400 °C
0,116 °C/°C
0,004 °C/°C
0,005 °C/°C
0,013 °C/°C
0,015 °C/°C
0,083 °C/°C
0,095 °C/°C
0,025 °C/°C
0,0010 мВ/°C
0,09 °C
0,05 °C
0,06 °C
0,05 °C
0,05 °C
0,06 °C
0,08 °C
0,04 °C
0,0008 мВ
0,0005 мВ/°C
0,0017 мВ
Термопара В
Термопара E
Термопара J
Термопара K
Термопара N
Термопара R
Термопара S
Термопара T
Низковоль-
товый источник
напряжения
от - 20 до 20 мВ
от - 50 до 50 мВ
от - 100 до 100 мВ
Пределы
допускаемой
основной
абсолютной
погрешности
±
1,2 °C
±
0,5 °C
±
0,6 °C
±
0,5 °C
±
1,0 °C
±
1,7 °C
±
1,8 °C
±
0,7 °C
±
0,02 мВ
±
0,03 мВ
±
0,05 мВ
0,0003 мВ/°C
0,0031 мВ
Источник
сигнала
Диапазон
измерений
Коэффициент
температур-
ного дрейфа
Разре-
шение
Приме-
чание
от - 200 до 850 °C
±
0,5 °C
0,018 °C/°C
0,05 °C
от - 200 до 850 °C
±
0,5 °C
0,012 °C/°C
0,05 °C
от - 60 до 180 °C
±
0,2 °C
0,006 °C/°C
0,02 °C
от - 30 до 140 °C
±
2,0 °C
0,076 °C/°C
0,23 °C
от 0 до 1000 Ом
±
0,5 Ом
0,108 Ом/°C
0,02 Ом
Изоли-
рова-
нный
вход
Таблица 7
Пределы
допускаемой
основной
абсолютной
погрешности
Термометр
сопротивления Pt100
Термометр
сопротивления Pt200
Термометр
сопротивления
Ni120
Термометр
сопротивления Cu10
Переменное
сопротивление
Лист № 10
Всего листов 14
Источник
сигнала
Диапазон
измерений
Коэффициент
температур-
ного дрейфа
Разрешение
от - 200 до 850 °C
±
0,25 °C
0,02 °C/°C
0,02 °C
от - 200 до 850 °C
±
0,25 °C
0,02 °C/°C
0,02 °C
от - 200 до 850 °C
±
0,25 °C
0,02 °C/°C
0,02 °C
от - 200 до 260 °C
±
0,25 °C
0,02 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,15 °C
0,01 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,20 °C
0,01 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,20 °C
0,01 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,20 °C
0,01 °C/°C
0,01 °C
от - 80 до 140 °C
±
0,20 °C
0,01 °C/°C
0,01 °C
от - 200 до 260 °C
±
0,25 °C
0,02 °C/°C
0,01 °C
от 0 до 2000 Ом
±
0,25 Ом
0,03 Ом/°C
0,031 Ом
Таблица 8
Пределы
допускаемой
основной
абсолютной
погрешности
Термометр
сопротивления Pt100
Термометр
сопротивления Pt200
Термометр
сопротивления Pt500
Термометр
сопротивления Pt1000
Термометр
сопротивления Ni120
Термометр
сопротивления Ni100
Термометр
сопротивления Ni200
Термометр
сопротивления Ni500
Термометр
сопротивления Ni1000
Термометр
сопротивления Cu10
Переменное
сопротивление
Источник
сигнала
Диапазон
измерений
Коэффициент
температур-
ного дрейфа
Разре-
шение
Приме-
чание
Изоли-
рова-
нный
вход
Таблица 9
от 250 до 1820 °C
от - 200 до 1000 °C
от - 210 до 1200 °C
от - 200 до 1372 °C
от - 200 до 1300 °C
от - 50 до 1768 °C
от - 50 до 1768°C
от - 200 до 400 °C
Пределы
допускаемой
основной
абсолютной
погрешности
±
0,8 °C
±
0,4 °C
±
0,6 °C
±
0,4 °C
±
0,6 °C
±
0,8 °C
±
0,8 °C
±
0,5 °C
0,06 °C/°C
0,03 °C/°C
0,04 °C/°C
0,03 °C/°C
0,04 °C/°C
0,05 °C/°C
0,05 °C/°C
0,02 °C/°C
0,0005 мВ/°C
0,024 °C
0,018 °C
0,022 °C
0,025 °C
0,024 °C
0,028 °C
0,028 °C
0,010 °C
0,0006 мВ
0,0010 мВ/°C
0,0015 мВ
Термопара В
Термопара E
Термопара J
Термопара K
Термопара N
Термопара R
Термопара S
Термопара T
Низковоль-
товый источник
напряжения
от - 20 до 20 мВ
от - 50 до 50 мВ
от - 100 до 100 мВ
±
0,01 мВ
±
0,02 мВ
±
0,025 мВ
0,0020 мВ/°C
0,0031 мВ
Лист № 11
Всего листов 14
Источник
сигнала
Диапазон
измерений
Коэффициент
температурного
дрейфа
Разре-
шение
Примеча-
ние
0,024 °C
0,010 °C
Изоли-
рованный
вход
Источник
сигнала
Диапазон
измерений
Коэффициент
температур-ного
дрейфа
Разреше-
ние
от - 200 до 850 °C
±
0,50 °C
0,015 °C/°C
0,02 °C
от - 200 до 850 °C
±
0,40 °C
0,014 °C/°C
0,02 °C
от - 200 до 850 °C
±
0,34 °C
0,014 °C/°C
0,02 °C
от - 200 до 260 °C
±
0,14 °C
0,006 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,18 °C
0,003 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,12 °C
0,003 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,11 °C
0,003 °C/°C
0,01 °C
от - 80 до 260 °C
±
0,08 °C
0,003 °C/°C
0,01 °C
от - 80 до 140 °C
±
0,06 °C
0,003 °C/°C
0,01 °C
от - 200 до 260 °C
±
0,70 °C
0,020 °C/°C
0,01 °C
от 0 до 2000 Ом
±
0,25 Ом
0,020 Ом/°C
0,031 Ом
Таблица 10
Термопара В
от 250 до 400 °C
от 400 до 1820 °C
0,018 °C
0,022 °C
0,025 °C
0,024 °C
0,028 °C
0,028 °C
Термопара E
Термопара J
Термопара K
Термопара N
Термопара R
Термопара S
Термопара T
от - 200 до 1000 °C
от - 200 до 1200 °C
от - 200 до 1370 °C
от - 200 до 1300 °C
от - 50 до 1767 °C
от - 50 до 1767 °C
от - 250 до - 200 °C
от - 200 до 400 °C
0,07 °C/°C
0,05 °C/°C
0,03 °C/°C
0,03 °C/°C
0,05 °C/°C
0,04 °C/°C
0,06 °C/°C
0,07 °C/°C
0,05 °C/°C
0,02 °C/°C
Низковоль-
товый
источник
напряжения
от - 20 до 20 мВ
от - 50 до 50 мВ
от - 100 до 100 мВ
Пределы
допускае-
мой
основной
абсолютной
погрешнос-
ти
±
2,5 °C
±
1,7 °C
±
0,6 °C
±
0,7 °C
±
1,2 °C
±
1,1 °C
±
1,7 °C
±
1,9 °C
±
1,7 °C
±
0,7 °C
±
0,02 мВ
±
0,04 мВ
±
0,05 мВ
0,0008 мВ/°C
0,0017 мВ/°C
0,0025 мВ/°C
0,0006 мВ
0,0015 мВ
0,0031 мВ
Таблица 11
Пределы
допускаемой
основной
абсолютной
погрешности
Термометр
сопротивления Pt100
Термометр
сопротивления Pt200
Термометр
сопротивления Pt500
Термометр
сопротивления Pt1000
Термометр
сопротивления Ni120
Термометр
сопротивления Ni100
Термометр
сопротивления Ni200
Термометр
сопротивления Ni500
Термометр
сопротивления Ni1000
Термометр
сопротивления Cu10
Переменное
сопротивление
Лист № 12
Всего листов 14
измерений
основной
Таблица 12
Пределы
Диапазондопускаемой
КоэффициентРазрешение
абсолютной
температурного дрейфа
погрешности
от 0 до 5 В
±
0,0050 В
0,0005 В/°C 0,00008 В
от 0 до 10 В
±
0,0100 В
0,0010 В/°C 0,00015 В
от 1 до 5 В
±
0,0050 В
0,0005 В/°C 0,00006 В
от - 1 до 1 В
±
0,0025 В
0,0002 В/°C 0,00003 В
от - 5 до 5 В
±
0,0050 В
0,0005 В/°C 0,00015 В
от - 10 до 10 В
±
0,0100 В
0,0010 В/°C 0,00030 В
Электропитание
- напряжение постоянного тока, В…………………………………….………………………24
- напряжение переменного тока 50 Гц, В…………………………………………………... 220
Средняя наработка на отказ, ч………….………………………………………………….… 75000
Средний срок службы, лет ……………………………………………………………………..…15
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
комплекса типографским способом.
Комплектность средства измерений
Комплекс (спецификация определяется заказом).
Программный пакет DeltaV (на диске).
Руководство по эксплуатации.
Руководство пользователя.
Поверка
осуществляется по документу МИ 2539-99 " Измерительные каналы контроллеров,
измерительно-вычислительных, управляющих, программно-технических комплексов.
Методика поверки".
Перечень основных средств поверки:
-
калибратор универсальный Н4-7
воспроизведение напряжения постоянного тока, предел 0,2 В,
±
(
0,002%U
x
+0,0005%U
п
);
предел 20 В,
±
(
0,002%U
x
+0,00015%U
п
);
воспроизведение силы постоянного тока, предел 20 мА,
±
(
0,004%I
x
+0,0004%I
п
);
-
магазин сопротивления Р4831, от 10
-2
до10
6
Ом
,
кл. 0,02.
-
мультиметр В7-64/1, от 2,0 В до 12,5 В,
±
(40 ррm от U
X
+ 2 ед.мл.р.).
-
частотомер электронно-счетный Ч3-63, от 0,1 Гц до 200МГц, от 0,1 мкс до 1000 с,
d
Т
=
±
(
d
0
+ Т
такт
/nТ
изм
).
-
генератор импульсов Г5-82, период
Т
от 1до 9,9·10
7
мкс,
±
3·10
-3
Т.
Сведения о методиках (методах) измерений
приведеныв документе "Комплексы измерительно-управляющие и противоаварийной
автоматической защиты DeltaV модернизированные. Руководство по эксплуатации".
Лист № 13
Всего листов 14
Нормативно-технические документы, устанавливающие требования к
комплексам измерительно-управляющим и противоаварийной автоматической защиты
DeltaV модернизированных:
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 30 А.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений электрического сопротивления.
4
.
ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений
температуры.
5 .ГОСТ 8. 129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
6. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
7. Техническая документация фирмы "Emerson Process Management/Fisher-Rosemount
Systems, Inc.", США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление контроля за соблюдением установленных законодательством Российской
Федерациитребованийпромышленнойбезопасностикэксплуатацииопасного
производственного объекта (в составе измерительных систем).
Изготовитель
фирма "Emerson Process Management/Fisher-Rosemount Systems, Inc.", США
1100 West Louis Henna Blvd, Bldg. 1, Round Rock, Texas, 78681-7430, США
со следующими заводами:
-
"Emerson Process Management/Fisher-Rosemount Systems, Inc.",
1100 West Louis Henna Blvd, Bldg. 1, Round Rock, Texas, 78681-7430, США;
-
"Emerson a.s. European Systems Assembly & Distribution", Piestanska 1202/44, 915 28 Nove
Mesto nad Vahom, Словакия;
-
"Emerson Process Management Asia Pacific Pte Ltd", 1 Pandan Crescent, Singapore, 128461,
Сингапур;
-
"Benchmark Electronics (Thailand) Public Company Ltd.",
94 Moo 1, Hi-Tech Industrial Estate, Banlane, Bang Pa-In, Ayudhaya 13160, Таиланд;
109 Moo 4, Tambol Chaimongkol, Amphur Muang, Nakornrachasima 30000, Таиланд;
-
"Benchmark Electronics (M) Sdn Bhd", Free Industrial Zone, Phase 1, Bayan Lepas, Pulau
Pinang 11900, Малайзия.
Заявитель
ООО "Эмерсон",
115114, г. Москва, ул. Летниковская, д.10, стр.2, 5 этаж
тел. (495) 9819811, факс (495) 9819810, e-mail:
Лист № 14
Всего листов 14
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева",
190005, г.С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Ф.В. Булыгин
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
" ____ " ___________ 2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29337-10 | Комплексы устройств сбора и передачи данных | Телеучет-К1 | ЗАО "Системы связи и телемеханики", г.С.-Петербург | 6 лет | Перейти |
| 70938-18 | Комплекс автоматизированный измерительно-вычислительный | ТМСА 5.0-10.0 Б 061 | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург | 2 года | Перейти |
| 23120-07 | Комплексы измерительные | СуперФлоу-21В | ЗАО "Современные технологии измерения газа" (СовТИГаз), г.Москва | 1 год - по методу переменного перепада давлений; 3 года - к стандартным условиям объема | Перейти |
| 38324-08 | Комплексы средств автоматического управления и регулирования | Series 3 Plus Plus | Фирма "Compressor Controls Corporation", США | 3 года | Перейти |
| 18746-99 | Комплексы аппаратно-программные суточного мониторирования и обработки ЭКГ двухканальных с носимым кардиорегистратором | КСНР2-ЭКГ-ДМС | ООО "ДМС Передовые технологии", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
