ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пикоамперметры 6487
Назначение средства измерений
Пикоамперметры 6487 предназначены для измерения силы малых токов и больших со-
противлений.
Описание средства измерений
Принцип действия пикоамперметров 6487 основан на масштабном преобразовании из-
меряемого тока в напряжение, которое осуществляется инструментальным усилителем с вы-
сокоомным резистором в цепи обратной связи, и аналого-цифровом преобразовании напряже-
ния в цифровой код. Для измерения больших сопротивлений используется внутренний источ-
ник напряжения, которое подается на тестируемый объект, и производится вычисление отно-
шения напряжения к силе измеряемого входного тока. Результат измерения отображается на
монохромном жидкокристаллическом дисплее. Управление режимами работы производится с
лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. На встроенный мик-
роконтроллер установлено фирменное программное обеспечение.
Пикоамперметры 6487 выполнены в виде моноблока в настольном исполнении.
Пломбирование от несанкционированного доступа производится нанесением на заводе-
изготовителе или в авторизованном сервисном центре специальной краски под винт на задней
панели. Знак поверки в виде наклейки размещается в середине боковой панели.

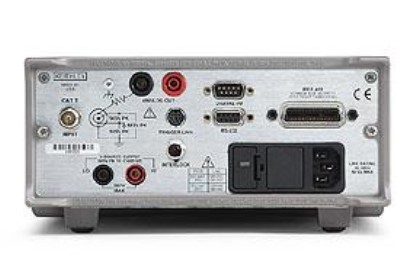

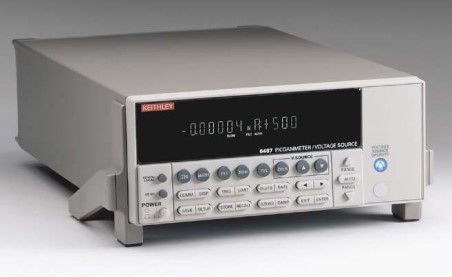

Общий вид пикоамперметров 6487 показан на фотографии 1, задняя панель – на фото-
графии 2.
По техническим требованиям пикоамперметры 6487 соответствуют ГОСТ 22261-94, по
требованиям к климатическим и механическим воздействиям – группе 3 ГОСТ 22261-94 с
диапазоном рабочих температур от 0 до + 50
о
С.
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, по струк-
туре является целостным, выполняет функции управления режимами воспроизведения силы
тока, и сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти
микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа па-
ролем. Идентификационные данные и сведения о защите программного обеспечения пред-
ставлены в таблице ниже.
место пломбирования
Фотография 1 – общий видФотография 2 – задняя панель
Лист № 2
всего листов 4
6487 Firmware
класс риска (уровень защиты)
идентификационное наименование про-
граммного обеспечения
номер версии программного обеспечения
B02 и выше
класс риска C по WELMEC 7.2 для категории P
уровень защиты C по МИ 3286-2010
Метрологические и технические характеристики
± (3∙10
-3
I + 400 фА)
± (2∙10
-3
I + 1 пА)
± (1,5∙10
-3
I + 10 пА)
± (1,5∙10
-3
I + 100 пА)
± (1∙10
-3
I + 1 нА)
± (1∙10
-3
I + 10 нА)
± (1∙10
-3
I + 100 нА)
± (1∙10
-3
I + 1 мкА)
± (1∙10
-3
U + 1 мВ)
± (1∙10
-3
U + 4 мВ)
± (1,5∙10
-3
U + 40 мВ)
от 2 нА до 20 мА
1
200 мкВ
1 мВ
10 нФ
1 мкФ
505 В
± 0,1 % / °C
± 10,1; ± 50,5; ± 505 В
2,5 Ом
пределы измерения силы тока
падение напряжения (voltage burden) на входе, не более
на пределах от 2 нА до 2 мА
на пределе 20 мА
входная емкость, не более
на пределах от 2 нА до 2 мкА
на пределах от 20 мкА до 20 мА
максимальное входное напряжение
пределы допускаемой основной погрешности измерения силы то-
ка I при температуре 23 ± 5 °C
на пределе 2 нА
на пределе 20 нА
на пределе 200 нА
на пределе 2 мкА
на пределе 20 мкА
на пределе 200 мкА
на пределе 2 мА
на пределе 20 мА
пределы допускаемой дополнительной погрешности измерения
силы тока в интервалах температур от 0 до 18 °C и от 28 до 50 °C
пределы установки выходного напряжения
выходное сопротивление источника напряжения, не более
пределы допускаемой погрешности установки выходного напря-
жения U
на пределе ± 10,1 В
на пределе ± 50,5 В
на пределе ± 505 В
пределы допускаемой дополнительной погрешности в интервалах
температур от 0 до 18 °C и от 28 до 50 °C
на пределе ± 10,1 В
на пределе ± 50,5 В
± (5∙10
-5
U + 20 мкВ) / °C
± (5∙10
-5
U + 200 мкВ) /
°C
± (8∙10
-5
U + 2 мВ) / °C
214 мм
90 мм
369 мм
4,7 кг
50 ВА
на пределе ± 505 В
ОБЩИЕ ХАРАКТЕРИСТИКИ
габаритные размеры
ширина
высота
глубина
масса, не более
потребляемая мощность от сети 220 В / 50 Гц, не более
Примечание 1. С шагом, кратным 10.
Лист № 3
всего листов 4
рабочие условия применения
температура окружающей среды
относительная влажность воздуха при температуре до 35 °C
предельная высота над уровнем моря
температура хранения и транспортирования
электромагнитная совместимость
безопасность
от 0 до 50 °C
до 70 %
2000 м
от – 10 до + 65 °C
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса в средней нижней части в
виде наклейки и на титульный лист краткого руководства пользователя 6487-900-01R.
Комплектность средства измерений
1 шт.
количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
по заказу
1 шт.
1 шт.
наименование и обозначение
Пикоамперметр 6487
Кабель сетевой
Кабель измерительный триаксиальный 7078-TRX-3
Короткозамыкатель экранированный CAP-31
Комплект кабелей высоковольтных 8607
Короткозамыкатель блокировки “Interlock” CS-459
Кабель заземления CA-186-1B
Принадлежности
User Manual. 6487-900-01 (брошюра)
Компакт-диск с документацией
Пикоамперметры 6487. Краткое руководство пользователя. 6487-900-01R
(на компакт-диске)
Пикоамперметры 6487. Методика поверки. KI-6487-2012
1 шт.
Поверка
осуществляется по документу KI-6487-2012 «Пикоамперметры 6487. Методика поверки», ут-
вержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.02.2012 г.
Средства поверки:
наименование и требования к
метрологическим характеристикам
калибратор постоянного напряжения
относи-
тельная погрешность установки напряжения
200 мВ не более ± 0,08 %
2 В не более ± 0,05 %
20; 200 В не более ± 0,03 %
калибратор постоянного тока
относительная погрешность установки силы
тока 20; 200 мкА; 2; 20 мА не более ± 0,035 %
рекомендуемое средство поверки и его
метрологические характеристики
калибратор многофункциональный
Fluke 5720A
относительная погрешность установки на-
пряжения
200 мВ не более ± 0,001 %
2; 20; 200 В не более ± 0,00055 %
калибратор многофункциональный
Fluke 5720A
относительная погрешность установки силы
тока
20 мкА не более ± 0,03 %
200 мкА не более ± 0,007 %
2; 20 мА не более ± 0,004 %
Лист № 4
всего листов 4
измеритель постоянного напряжения
относительная погрешность измерения посто-
янного напряжения 10; 50; 500 В
не более ± 0,025 %
мультиметр цифровой Keithley 2000
относительная погрешность измерения по-
стоянного напряжения 10; 50; 500 В
не более ± 0,006 %
мера электрического сопротивления
номинальное значение 100 МОм
относительная погрешность сопротивления
не более ± 0,01 %
мера электрического сопротивления Р4033
номинальное значение 100 МОм
класс точности 0,005
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве пользователя 6487-900-01R.
Нормативные документы, устанавливающие требования к пикоамперметрам 6487
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие тех-
нические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государст-
венный первичный эталон и государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне 1·10
-16
÷ 30 А.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
Изготовитель
Компания “Keithley Instruments, Inc.”, США. 28775 Aurora Road, Cleveland Ohio, USA.
тел./факс 1-888-534-8453, e-mail
.
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
юридический адрес: 125047, Москва, ул. Александра Невского, д. 19/25, стр. 1
тел./факс (499)154-74-86
Испытательный центр
Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ»
103001, г. Москва, Гранатный пер., 4; тел. (495)236-41-71, факс (499)230-36-25
Аттестат аккредитации № 30123-10
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«______»_______________2012 г.
