Датчики силоизмерительные НЕТ 038 (СДАИ.404179.008), ГРСИ 49330-12
Номер госреестра:
49330-12
Наименование СИ:
Датчики силоизмерительные
Обозначение типа:
НЕТ 038 (СДАИ.404179.008)
Производитель:
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45820/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики силоизмерительные НЕТ 038 (СДАИ.404179.008)
датчики)
сжатия и
Назначение средства измерений
Датчики силоизмерительные НЕТ 038(СДАИ.404179.008) (далее -
предназначены в комплекте с преобразователями для измерений осевых усилий
растяжения в весоизмерительных и весодозирующих системах.
Описание средства измерений
Конструктивно датчик состоит из упругого элемента, выполненного в цельном
корпусе, двух мембран, крышки, тензорезисторов, вилки.
Упругий элемент представляет собой балку, шарнирно закрепленную с двух концов. На
балку клеятся тензорезисторы, которые соединены в мостовую измерительную схему.
Настройка датчика по начальному сигналу и уходу начального сигнала от температуры
осуществляется при помощи подстроечных резисторов, которые устанавливаются на внешней
поверхности корпуса и защищены от механических повреждений крышкой, закрепленной с
помощью 4-х винтов к корпусу.
Мембраны соединены с корпусом при помощи пайки и обеспечивают герметичное
исполнение датчика. Нагрузка на датчик передается через упор или серьгу.
Принцип действия датчиков основан на преобразовании усилия, воздействующего на
чувствительный элемент датчика, в электрический сигнал. При действии силы на датчик,
деформируется упругий элемент. Деформация воспринимается тензорезисторами, в результате
чего меняется их электрическое сопротивление, что приводит к изменению выходного сигнала
датчика. По величине выходного сигнала определяется величина измеряемой силы.
Датчики неремонтируемые.
Датчики в зависимости от диапазонов измерений, вида измеряемой нагрузки,
изготавливаются в 2 модификациях в соответствии с таблицей 1.
Таблица 1
Диапазоны
Обозначение
измерений, Н
Комплекты
Вид измеряемой
нагрузки
СДАИ.404179.0080 - 20
Индекс и
вариант
исполнения
НЕТ 038
-010 - 100
НЕТ 038-01
СДАИ.714511.002
СДАИ.304595.003
СДАИ.714511.002
СДАИ.304595.003
Сила сжатия
Сила растяжения
Сила сжатия
Сила растяжения
Фотография общего вида датчика приведена на рисунке 1.
Схема обозначения мест маркировки знака утверждения типа, предела измерений,
заводского номера приведена на рисунке 2.
Схема пломбировки приведена на рисунке 3.
Лист № 2
Всего листов 5
Рисунок 1 - Фотография общего вида датчика
Рисунок 2 - Схема обозначения мест маркировки знака утверждения типа, предела измерений,
заводского номера
А
Лист № 3
Всего листов 5

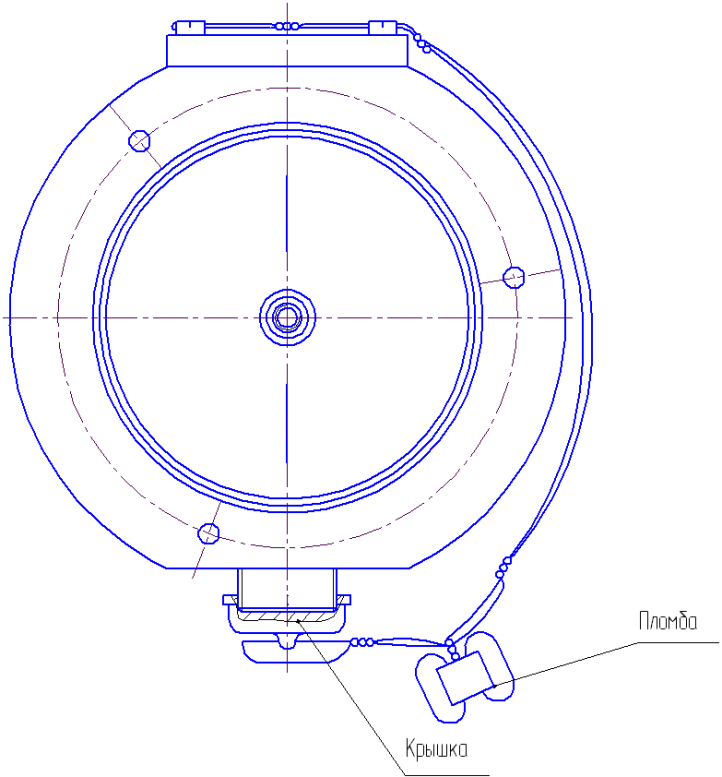

Рисунок 3 - Схема пломбировки датчика
Метрологические и технические характеристики
Основные метрологические и технические характеристики датчиков приведены в
таблице 2.
Таблица 2
Наименование
параметра или характеристики
Диапазоны измерений силы, Н
Значение
характеристики
от 0 до 20
от 0 до 100
± 0,2
± 0,1
1
Пределы допускаемой относительной погрешности измерений, %
- для диапазона измерений от 0 до 20 Н
- для диапазона измерений от 0 до 100 Н
Число измерительных каналов
Электрическое сопротивление изоляции, МОм, не менее:
- в нормальных климатических условиях
- при повышенной влажности воздуха и пониженной температуре воздуха
Входное сопротивление, Ом
Выходное сопротивление, Ом
500
10
от 388 до 412
от 388 до 412
Лист № 4
Всего листов 5
Значение
характеристики
от 0 до 0,12
от 1,1 до 1,5
от 1,35 до 1,95
0,05
IP65
5
30000
10
от 5,7 до 6,3
82 х 80 х 30
3
0,5
от 15 до 35
от 45 до 80
от 645 до 795
Наименование
параметра или характеристики
Значение приведенного начального выходного сигнала (начальный
коэффициент передачи), мВ/В, не более
Приведенноезначениевыходногосигнала(рабочийкоэффициент
передачи) при номинальной нагрузке без учета знака, мВ/В, не более:
- для диапазона измерений от 0 до 20 Н (НЕТ 038)
- для диапазона измерений от 0 до 100 Н (НЕТ 038-01)
Коэффициент влияния температуры на чувствительность датчика, %/
°
С, не
более
Степень защиты по ГОСТ 14254-96
Нижний предел измерений датчика от верхнего предела измерений
датчика, %
Средняя наработка на отказ, ч, не менее
Назначенный срок службы, лет, не менее
Напряжение питания, В
Габаритные размеры (длина × диаметр х высота), мм, не более
Установочные размеры, три отверстия (диаметр), мм, не более
Масса, кг, не более
Нормальные условия эксплуатации:
- температура окружающего воздуха,
0
С
- относительная влажность воздуха при температуре воздуха 35
0
С, %
- атмосферное давление, мм рт. ст.
Рабочие условия эксплуатации:
- температура окружающего воздуха,
0
С
- относительная влажность воздуха при температуре воздуха 30
0
С, %
- атмосферное давление, мм рт. ст.
от 5 до 40
до 95
от 630 до 800
Знак утверждения типа
наносится на корпус датчика методом штамповки и типографским способом на титульный лист
эксплуатационной документации.
Комплектность средства измерений
Комплект поставки включает:
- датчик силоизмерительный НЕТ 038 (СДАИ.404179.008) - 1 шт.,
- серьга (СДАИ.304595.003) и упор (СДАИ.714511.002) - поставляются по требованию
потребителя и оговариваются при заказе изделия;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки СДАИ.404179.008 МП - 1 шт.
Поверка
осуществляется по документу СДАИ.404179.008 МП «Инструкция. Датчики силоизмерительные
НЕТ 038. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ
Минобороны России» 05.05.2011 года.
Основные средства поверки:
Гири класса точности М1 по ГОСТ 7328-01 (зарегистрированы в Госреестре под
№27948-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
СДАИ.404179.008 ПС Датчик силоизмерительный НЕТ 038. Паспорт.
Нормативные и технические документы, устанавливающие требования к датчикам
силоизмерительным НЕТ 038
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений силы.
СДАИ.404179.008 ТУ Датчик силоизмерительный НЕТ 038. Технические условия.
Изготовитель
Акционерное общество «Научно-исследовательский институт физических измерений»
(АО «НИИФИ»)
Юридический адрес: 440026, г. Пенза, ул. Володарского, д. 8/10
Почтовый адрес: 440026, г. Пенза, ул. Володарского, д. 8/10
Тел./факс (8412)56-55-63, (8412)55-14-99
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
