Аппаратура геодезическая спутниковая Topcon GR-5, ГРСИ 49329-12
Номер госреестра:
49329-12
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
Topcon GR-5
Производитель:
Компания "Topcon Positioning Systems", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45819
Об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая Topcon GR-5
Назначение средства измерений
Аппаратура геодезическая спутниковая Topcon GR-5 предназначена для определения
координат (приращения координат) точек земной поверхности.
Описание средства измерений
Аппаратура геодезическая спутниковая Topcon GR-5 – это геодезические приборы,
принцип действия которых заключается в измерении времени прохождения сигнала от
спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая представляет собой корпус,
вмещающий внутреннюю спутниковую антенну и приёмник, управление которым
осуществляется с помощью внешнего устройства – контроллера. Принимаемая со спутников
информация записывается на SD-карту памяти приемника или во внутреннюю память
контроллера.
На передней панели аппаратуры геодезической спутниковой Topcon GR-5
расположены кнопка питания и функциональная кнопка, а также светодиодные индикаторы
для отображения информации об уровне заряда аккумуляторов, о слежении за спутниками, о
статусе записи информации со спутников и других статусах. В нижней удлиненной части
GR-5 расположены встроенные аккумуляторы.
Аппаратура геодезическая спутниковая Topcon GR-5 оснащена следующими
портами:
- 1 интерфейсный USB-порт (с желтым ободком) с четырехштырьковым разъёмом
для связи с персональным компьютером;
- 1 интерфейсный RS-232 порт (с черным ободком) с семиштырьковым разъёмом для
подключения внешнего радиомодема или для trial с персональным компьютером или
контроллером;
- 1 порт с пятиштырьковым разъемом для подключения внешнего источника
питания (с красным ободком).
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой
Topcon GR-5 не производится, ограничение доступа к узлам обеспечено конструкцией
крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
КонструкцияаппаратурыгеодезическойспутниковойTopconGR-5обеспечивает

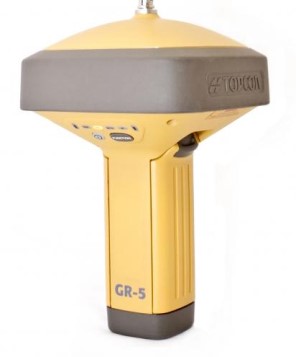

Внешний вид аппаратуры геодезической спутниковой Topcon GR-5
Лист № 2
Всего листов 4
2
ограничение доступа к узлам, вмешательство в работу которых может привести к искажению
результатов измерений.
Метрологические и технические характеристики
Принимаемые сигналы:
158 х 253 x 158
Наименование характеристик
Тип приёмника:
Количество каналов:
Режимы измерений:
Значение
Многочастотный, многосистемный
216
GPS: L1, L2 C/A и P-код, L2C, L5
ГЛОНАСС: L1, L2 C/A и P-код
Galileo GIOVE-A, GIOVE-B (E&E5a)
SBAS (WAAS, EGNOS, MSAS): L1 код и фаза
«Статика»,
«Кинематика в реальном времени»,
«Дифференциальные кодовые измерения»
Встроенная
Тип антенны:
Допускаемая СКП измерений в режиме
«Статика», мм, не более:
- в плане
- по высоте
±(3 + 0,5 х 10
-6
х D)
±(5 + 0,5 х 10
-6
х D)
где D – измеряемое расстояние в мм
Допускаемая СКП измерений в режиме
«Кинематика в реальном времени», мм, не
более:
- в плане
- по высоте
± (10 + 1,0 х 10
-6
х D)
± (15 + 1,0 х 10
-6
х D)
где D – измеряемое расстояние в мм
Источник электропитания (внешний):
- напряжение, В
от 9 до 21
7,2
от - 40 до + 70
Источник электропитания (2 встроенных
съемных аккумулятора):
- напряжение, В, не более
Диапазон рабочих температур,
°
С:
Габаритные размеры, (Д x Ш x В), мм,
не более
Масса приёмника со встроенными
аккумуляторами, кг, не более:
1,88
Программное обеспечение
Аппаратура геодезическая спутниковая Topcon GR-5 имеет встроенное ПО gr5_3_5;
ПО TopSURV, устанавливаемое в контроллер; а также офисное ПО Topcon Tools,
устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается
взаимодействие узлов приборов, настройка и управление рабочим процессом, хранение и
передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов. Разработчиком и правообладателем ПО является компания
«Topcon Positioning Systems», США.
Лист № 3
Всего листов 4
3
Идентификационные данные программного обеспечения:
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Topcon Tools
8
35535BF8
CRC32
gr5_3_5
TopSURV
3.5
8
3D0C0A1E
33BA4AA8
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
CRC32
CRC32
main.ldp
TopSURV_TC.exe
Topcon Tools v8 (07
Dec 2010).exe
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Специальных средств защиты программного обеспечения и измеренных данных не
требуется.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
наклейкой на корпус аппаратуры геодезической спутниковой Topcon GR-5.
Комплектность средства измерений
Наименование
Topcon GR-5
Интерфейсный USB кабель
Интерфейсный RS-232 кабель
Зарядное устройство от сети 220 В
Компакт-диск с документацией
Количество, ед.
1
1
1
1
1
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить
возможности использования аппаратуры геодезической спутниковой Topcon GR-5:
Наименование
Контроллер с ПО TopSURV
Компакт-диск с ПО Topcon Tools
Карта памяти формата SD
Антенна радиомодема внешняя
Количество, ед.
1
1
1
1
Поверка
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических
навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методиках (методах) измерений
Методикаизмеренийприведенавдокументе«Аппаратурагеодезическая
спутниковая Topcon GR-5. Руководство по эксплуатации».
Лист № 4
Всего листов 4
4
Нормативные технические документы, устанавливающие требования к аппаратуре
геодезической спутниковой Topcon GR-5
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины
в диапазоне 24…75000 м».
3. Техническая документация компании «Topcon Positioning Systems», США.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление геодезической и картографической деятельности.
Изготовитель
Компания «Topcon Positioning Systems» (США)
7400 National Drive, Livermore, CA 94551, USA
Тел.: +1 925 245 8300
Заявитель
ООО «Ньюкаст-Ист»
125635, г. Москва, ул. Талдомская, д. 2Г, офис 307
Тел.: +7 (495) 637-6359
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального
Агентства по Техническому
Регулированию и Метрологии________________Е.Р. Петросян
м.п.«» ______________ 2012 г.
