Установки радиометрические поверхностного загрязнения РЗС-01И, ГРСИ 49211-12

Смотреть ГРСИ
49210-12

Номер госреестра:

49211-12

Наименование СИ:

Установки радиометрические поверхностного загрязнения

Обозначение типа:

РЗС-01И

Производитель:

ОАО "Пятигорский завод "Импульс", г.Пятигорск

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

12.03.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 45692

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические поверхностного загрязнения РЗC-01И.

Назначение средства измерений

Установки радиометрические поверхностного загрязнения РЗC-01И (далее РЗC-01И)

предназначены для измерения плотностей потока бета- и альфа-частиц.

Описание средства измерений

Принцип действия и метод измерения РЗC-01И основан на преобразовании счетчиками

Гейгера-Мюллера потока бета-частиц в электрические импульсы, поступающие в блок

обработки. Поток альфа-частиц, попадая на сцинтиллятор ZnS(Ag) вызывают в нём световые

вспышки, преобразуемые фотоэлектронным умножителем в электрические импульсы,

поступающие в блок обработки.

Блок обработки преобразует среднюю скорость счета импульсов в плотность потока

бета или альфа-частиц, сравнивает её с установленным пороговым уровнем и выдаёт сигнал о

превышении или не превышении измеренной плотности потока с установленным пороговым

уровнем.

РЗC-01Иимеет:шестьдесятсемьизмерительныхканаловобъединённыхв

девятнадцать блоков детектирования БДЗБ, стационарно смонтированных на специальной

стойкеиобеспечивающихизмерениеи контрользагрязненности бета-активными

радионуклидами девятнадцати участков тела человека; один измерительный канал, к

которому подключается выносной блок детектирования УДЗА-10П обеспечивающий

измерение и контроль загрязнённости альфа-активными радионуклидами; два измерительных

канала объединенных в один стационарный блок детектирования БДФГ обеспечивающий

измерение внешнего гамма-фона в месте расположения РЗC-01И.

Конструктивно РЗC-01И выполнена в виде стойки для прохода персонала. РЗC-01И

позволяет контролировать загрязненность проходящего через неё персонала бета и альфа-

активными нуклидами и запрещать или разрешать проход в зависимости от уровня

загрязнённости.

Общий вид РЗC-01И и расположение мест для нанесения оттисков клейм поверителя

показаны на рисунках 1 и 2.

Лист № 2

Всего листов 6

1 – Пломба с оттиском клейма поверителя

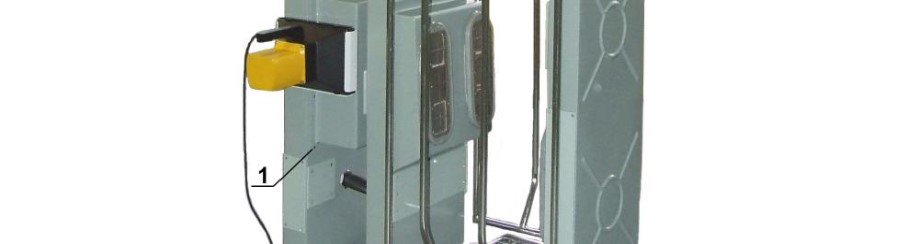

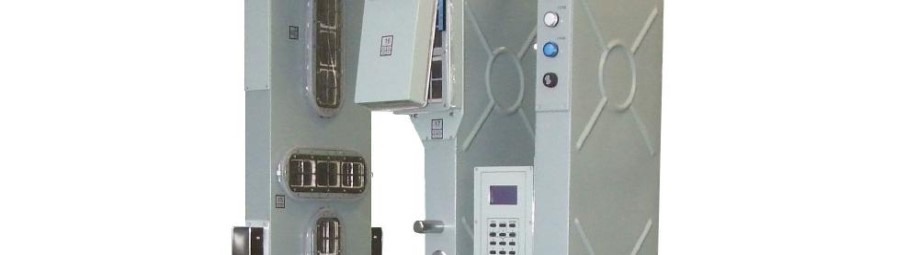

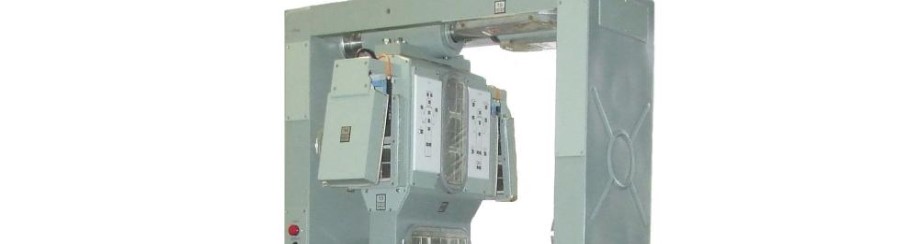

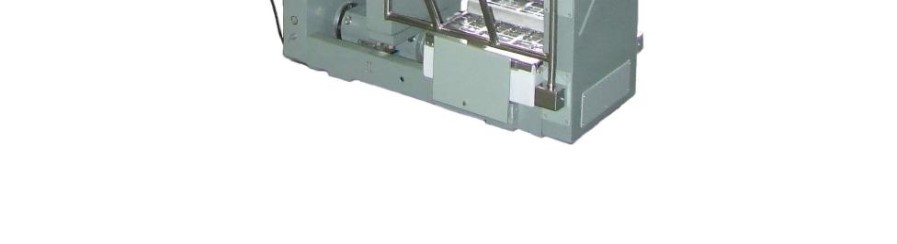

Рисунок 1 – Общий вид установки РЗС-01И (вид спереди)

Лист № 3

Всего листов 6

1 – Пломба с оттиском клейма поверителя

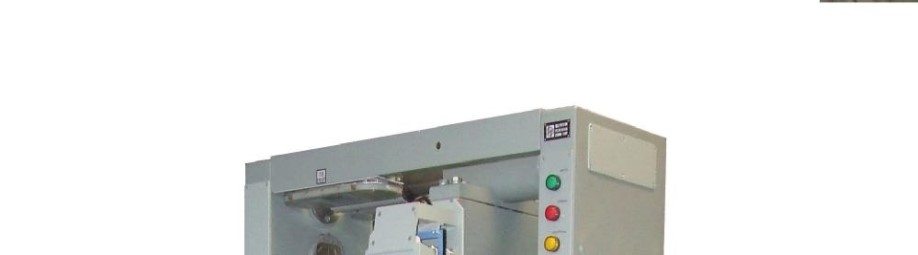

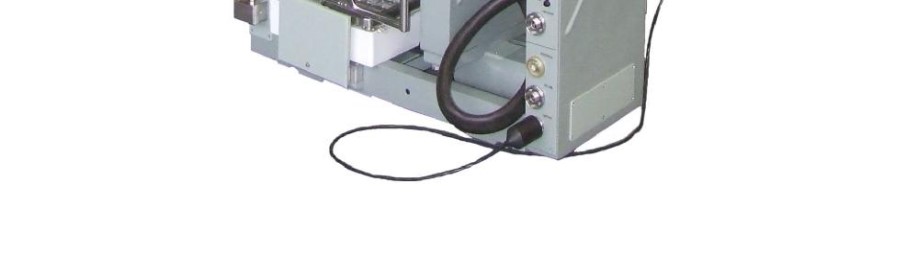

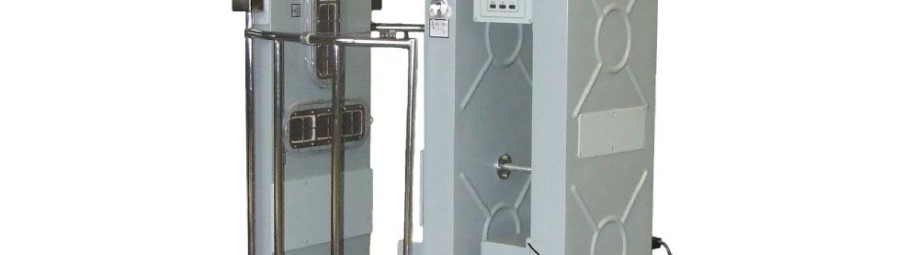

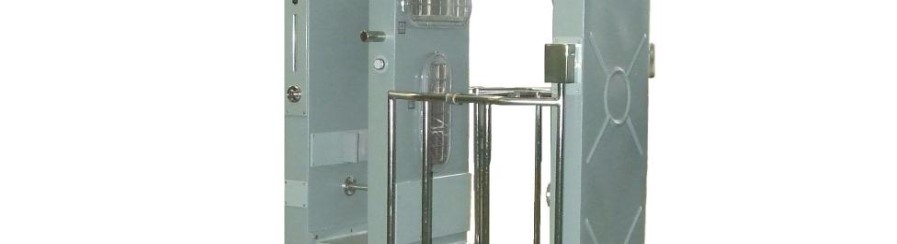

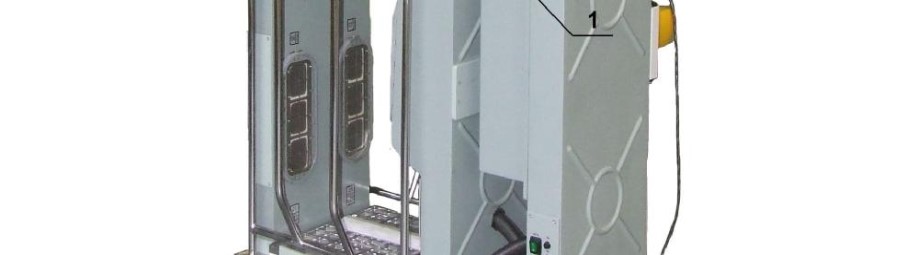

Рисунок 2 – Общий вид установки РЗС-01И (вид сзади)

Лист № 4

Всего листов 6

Наименование программно-

го обеспечения

Идентифика-

ционное на-

именование

программного

обеспечения

Номер версии

(идентифика-

ционный но-

мер про-

граммного

обеспечения)

Цифровой иден-

тификатор про-

граммного

обеспечения

(контрольная

сумма испол-

няемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного

обеспечения

Программа обеспечения ра-

боты РЗC-01И в локальной

сети (в системе верхнего

уровня) еМ1.287.027Д55М

RZSUtility.exe

1.0

EE0ED32F44324

8187B413A849F

621E5E

MD5

Программное обеспечение

Программное обеспечение РЗC-01И не является встроенным, и выполняет следующие

функции:

настройка параметров подключения РЗC-01И к локальной сети;

передача результатов измерения и контроля из РЗC-01И в локальную сеть;

передача сигналов управления из локальной сети в РЗC-01И;

диагностика правильности передачи данных.

Таблица 1 – Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики

РЗC-01И.Уровеньзащитыпрограммногообеспеченияотпреднамеренныхи

непреднамеренных изменений – «В» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Диапазон измерений плотности потока бета-частиц

(в диапазоне энергий бета-частиц от 0,15 до 2,5 МэВ), мин

-1

·cм

-2

...........................5 – 25000

Пределы допускаемой основной относительной погрешности измерений

плотности потока бета-частиц при доверительной вероятности 0,95

(где, Ф – измеренная плотность потока бета-частиц,

мин

-1

см

-2

), %................

(20 + 250/Ф)

Диапазон измерений плотности потока альфа-частиц

(в диапазоне энергий альфа-частиц от 4,13 до 5,15 МэВ), мин

-1

·cм

-2

..................0,25 - 10000

Пределы допускаемой основной относительной погрешности измерений

плотности потока альфа-частиц при доверительной вероятности 0,95

(в диапазоне измерений от 0,25 до 1

мин

-1

см

-2

), %............................................................

(в диапазоне измерений от 1 до 10000 мин

-1

см

-2

), %.........................................................

Предел допускаемой дополнительной относительной погрешности измерений

при изменении напряжения питания 220 В в пределах от 90 до 242 В, %...........................± 5

Время установления рабочего режима, мин, не более ................................................10

Время непрерывной работы, ч, не менее ......................................................................24

Нестабильность показаний за время непрерывной работы

24 часа, %, не более...........................................................................................................7

Рабочий диапазон температур, °С .....................................................................+ 5…+ 50

Питание от сети переменного тока:

напряжение, В................................................................................................................220

частотой, Гц ...............................................................................................................50 ± 1

Потребляемая мощность, В∙А, не более......................................................................200

Наработка на отказ, ч, не менее...............................................................................20000

Назначенный срок службы до капитального ремонта, лет .........................................10

Габаритные размеры, мм, не более........................................................2160 × 936 × 720

Масса, кг, не более ........................................................................................................235

Лист № 5

Всего листов 6

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта еМ1.287.027 ПС

типографским способом и на изделие методом фотохимии на табличку.

Номер свидетельства об утверждении типа РЗС-01И и номер Государственного Реестра

СИ указаны в еМ1.287.027 ПС.

Комплектность средства измерений

В комплект поставки РЗС-01И входят:

- установка радиометрическая поверхностного

загрязнения РЗC-01И еМ1.287.027, шт.......................................................................................1

- устройство детектирования УДЗА-10П ЖШ2.328.941, шт. ...................................................1

- комплект ЗИП согласно ведомости еМ1.287.027 ЗИ, шт........................................................1

- комплект монтажных частей еМ8.687.009, шт........................................................................1

- комплект эксплуатационной документации

согласно ведомости еМ1.287.027 ВЭ, шт. ..................................................................................1

Поверка

осуществляется по еМ1.287.027 РЭ, раздел 5 (Методы и средства поверки),

утвержденным ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2011 г.

Перечень основного оборудования, необходимого для поверки РЗС-01И:

- источники альфа-излучения с радионуклидом плутоний-239 типа 1П9-400, 6П9-402 и 6П9-

404,

- источники бета-излучения с радионуклидом стронций-90+иттрий-90 типа 4С0-212, 4С0-214

и 4С0-534.

Нормативныеитехническиехарактеристики,устанавливающиетребованияк

установкам радиометрическим поверхностного загрязнения РЗC-01И

1. Установка радиометрическая поверхностного загрязнения РЗC-01И. Технические

условия еМ1.287.027 ТУ.

2.ГОСТ27451-87«Средстваизмеренийионизирующихизлучений.Общие

технические условия» - в части номенклатуры параметров и методов их проверки.

3. ГОСТ 27452-87 «Аппаратура контроля радиационной безопасности на атомных

станциях. Общие технические требования» - в части стойкости и прочности при внешних

воздействиях и методов испытаний.

Сведения о методиках (методах) измерений

Методы измерения – прямой и косвенный, приведены в руководстве по эксплуатации

еМ1.287.027 РЭ.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Осуществление деятельности в области охраны окружающей среды и выполнения

работ по обеспечению безопасных условий и охраны труда (в составе аппаратуры контроля

радиационной безопасности на атомных электростанциях и других ядерных и радиационно-

опасных объектах для контроля и измерения уровней загрязненности бета- и альфа-

активными нуклидами кожных покровов или спецодежды обслуживающего персонала, а

также для сигнализации превышения или непревышения установленных пороговых уровней

загрязненности).

Лист № 6

Всего листов 6

Изготовитель

ОАО «Пятигорский завод «Импульс»

адрес: 357500, Россия, г. Пятигорск, ул. Малыгина, 5,

тел.: (8793) 33-65-14

факс: (8793) 33-89-36

е-mail: contaсt@pzi.ru

сайт: www.pzi.ru

Испытательный центр

ГЦИ СИ ФБУ «Ставропольский ЦСМ»

адрес: 355035, г. Ставрополь, ул. Доваторцев, 7а,

телефон: (8652) 35-21-77, 35-76-19,

факс: (8652) 95-61-94,

e-mail: ispcentrcsm@gmail.соm

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.П.

«____» _____________ 2012 г.
