Приложение к свидетельству № 45662
об утверждении типа средств измерений
лист 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели 68
Назначение средства измерений
Термопреобразователи сопротивления платиновые модели 68 (далее по тексту –
термометры или ТС) предназначены для измерений температуры жидких и газообразных
сред, не агрессивных к материалу защитной гильзы ТС.
Описание средства измерений
Принцип действия ТС основан на зависимости сопротивления тонкопленочного
платинового термочувствительного элемента (ЧЭ) от температуры
Термопреобразователи конструктивно выполнены в виде измерительной вставки
с одним ЧЭ, соединенной с защитной алюминиевой головкой, внутри которой находится
керамическая клеммная платформа для подключения ТС к измерительному прибору.
Измерительная вставка имеет соединительный подпружиненный фитинг регулируемой
длины калибра &fraq12; - 14 ANPT, который обеспечивает хороший поверхностный контакт и
устойчивость к воздействию вибрации в защитной гильзе или на месте установки ТС.
Защитный чехол измерительной вставки выполнен из нержавеющей стали (316 SST). ЧЭ
ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100»
по ГОСТ Р 8.625 (МЭК 60751).
Все ТС имеют четырехпроводную схему соединения внутренних проводов с ЧЭ.
ТС используются в комплекте с дополнительными защитными гильзами
(термокарманами) резьбового типа, изготовленными из нержавеющей стали.

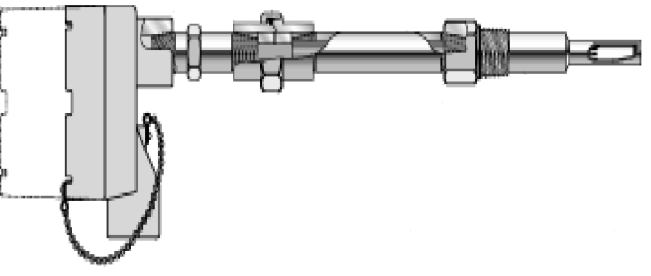

Фото общего вида ТС представлено на рисунке 1.
Рис. 1. Термопреобразователь сопротивления платиновый модели 68.
Метрологические и технические характеристики
Диапазон измеряемых температур,
°
С: …………………..…...от минус 50 до плюс 200
Температурный коэффициент ТС
a
,
о
С
-1
:………………...……………………...0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:…………...……………..........Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:……………..………..100
Класс допуска по ГОСТ 6651-2009/МЭК 60571:…...……………...…………….…….В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном
эквиваленте, °C:……….......................................................................................
±
(0,30 + 0,005|t|)
Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм: ……...…500
лист № 2
всего листов 3
Диаметр монтажной части ТС (без защитной гильзы), мм:………...…………………..8
Длина погружаемой части ТС (без защитной гильзы), мм: …………...….от 100 до 400
Масса ТС (без головки и защитной гильзы), г, не более: ………………...…...……..300
Рабочие условия эксплуатации:
- температура окружающей среды, °С: ……………………...от минус 40 до плюс 85;
- относительная влажность воздуха, %: …………………………………………..до 95
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом
штемпелевания.
Комплектность средства измерений
В комплект поставки входят:
- термопреобразователь– 72 шт.;
- паспорт (на русском языке) – 72 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки».
Основные средства поверки:
-термометрцифровойпрецизионныйDTI-1000,пределыдопускаемой
абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С,
±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0,
ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и
нестабильностью поддержания заданной температуры ±(0,004…0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном
воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью
поддержания заданной температуры ±(0,005…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с
пределами допускаемой основной абсолютной погрешности измерения сопротивления
±(10
-5
·R+5·10
-4
), где R – измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в соотве6тствующем разделе
паспорта на термопреобразователи.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления платиновым модели 68
ГОСТ 6651-2009. ГСИ. Термопреобраователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-93.ГСИ. Государственная поверочная схема для средств измерений
температуры.
лист № 3
всего листов 3
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Термопреобразователиприменяютсядляиспользованиявсоставе12-ти
газоперекачивающих агрегатов – компрессоров модели КВВ-6 («Ariel Corporation», США)
с двигателями G16CM34 («Caterpillar», Германия). Компрессоры установлены на
газокомпрессорной станции высокого давления (ГКС ВД), входящей в состав
центрального пункта сбора и подготовки нефти Ванкорской группы месторождений,
находящейся за полярным кругом в Туруханском районе Красноярского края и
Таймырском автономном округе.
Изготовитель
Фирма «Rosemount, Inc.», США
Customer Central 8200 Market Blvd. Chanhassen, MN, USA
Заявитель
ООО «НТП Трубопровод»
Адрес: 111141, Москва, ул. Плеханова, 7, стр. 1
Тел./факс: +7 (495) 225-94-33 / +7 (495) 368-50-65
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«_____» ____________ 2012 г.
М.П.
