Термопреобразователи сопротивления платиновые 311, ГРСИ 49176-12
Номер госреестра:
49176-12
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
311
Производитель:
Фирма "RTD Company", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ G0007265; G0007712
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45650
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели 311
Назначение средства измерений
Термопреобразователи сопротивления платиновые модели 311 (далее по тексту –
термопреобразователь или ТС) предназначены для измерений и контроля температуры
подшипников центрифуги типа DE-7200, находящейся в составе взрывозащищенного
электрооборудования системы контроля твердой фазы в буровом растворе пр-ва фирмы
Parker Drilling management Service, Inc. (США).
Описание средства измерений
Принцип действия ТС основан на зависимости сопротивления платинового
тонкопленочного термочувствительного элемента сопротивления (ЧЭ) от температуры.
ТС представляет собой измерительную вставку кабельного типа, конструктивно
выполненную в виде цилиндрического конусообразного корпуса с нанесенной резьбой из
нержавеющей стали марки 316SS с присоединенным кабелем с удлинительными
проводами с металлической оплеткой в тефлоновой оболочке. ЧЭ помещен в медную
гильзу, которая присоединена к корпусу ТС. ЧЭ имеет номинальную статическую
характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Конструкция
корпуса ТС позволяет помещать и фиксировать ТС в специальном канале подшипников
при помощи резьбового соединения.
ТС имеют трехпроводную схему соединения внутренних проводов с ЧЭ.

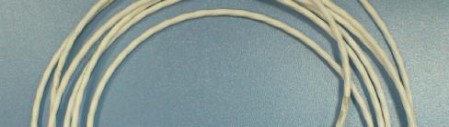

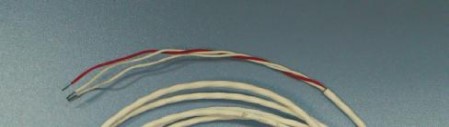

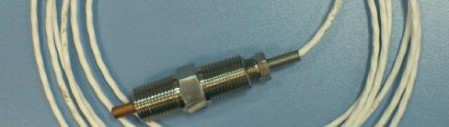

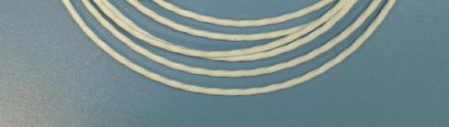

Фотография общего вида ТС представлена на рисунке 1.
Рис.1 – фото общего вида ТС
лист № 2
всего листов 3
Метрологические и технические характеристики
Диапазон измеряемых температур,
°
С: ………………….…...от минус 50 до плюс 250
Температурный коэффициент ТС
a
,
о
С
-1
:……………………………...………..0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009:…………...…………………………….......Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:……………...…...…..100
Класс допуска по ГОСТ 6651-2009:…...……………...………………………………....В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном
эквиваленте, °C:…………...............................................................................
±
(0,3 + 0,005|t|),
где t – значение измеряемой температуры
Электрическое сопротивление изоляции ТС (при 100 В), не менее, МОм: ……..…500
Диаметр монтажной части ТС, мм:……………………………………..…...……...........6
Длина корпуса ТС, мм:…………………………………………………..……………..103
Длина кабеля с удлинительными проводами, мм: ……………...…..……………...3670
Масса ТС, г, не более: ………………………………………….……..…………...…..260
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем
углу) методом штемпелевания.
Комплектность средства измерений
Термопреобразователь сопротивления – 2 шт.;
Паспорт (на русском языке) – 2 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в
диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1
с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и
нестабильностью поддержания заданной температуры ±(0,004…0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели
МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения
температуры: ±(0.001+3*10
-6
*t) °С.
Примечания: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в соответствующем разделе
паспорта на термопреобразователь.
лист № 3
всего листов 3
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым модели 311
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма «RTD Company», США
440 North Emerson, Cambridge, MN 55008
Заявитель
фирма «Velosi», США
Адрес: 222 Pennbright Dr., Suite 230, Houston, Texas 77090, USA
Тел./факс: (281) 872-3600 / (281) 874-0208
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, trial в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«_____» ____________ 2012 г.
